让Pegasus天马座开发板用上OLED屏

继上篇《让Pegasus天马座开发板吃上STM8S标准库》移植完标准库之后，于是我又想为天马座开发板添加一块屏幕。终于在我的零件箱底下找到了沉入箱底多年的0.96OLED屏幕。

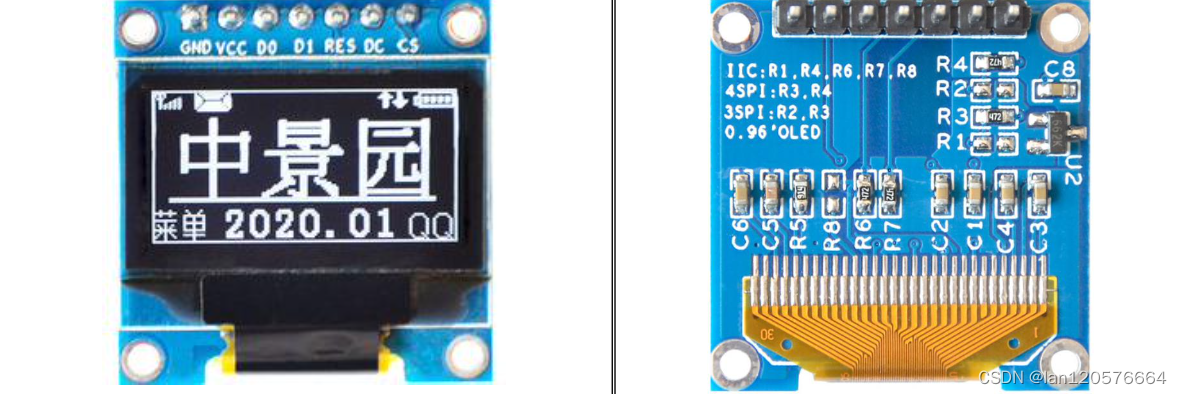

屏幕介绍

这个是128x64像素的屏幕模块，其使用的SSD1306的驱动IC。而目前该模组，只支持3/4线SPI及I2C通信方式。

 硬件连接

我将天马座开发板通过4线SPI方式与OLED屏模组进行通信。板子与屏幕相关的连接如下代码所示

/****************时钟*********************/
#define OLED_SCL_PORT  (GPIOC)
#define OLED_SCL_PINS  (GPIO_PIN_3)

/****************数据*********************/
#define OLED_SDA_PORT  (GPIOC)
#define OLED_SDA_PINS  (GPIO_PIN_4)

/****************复位*********************/
#define OLED_RES_PORT  (GPIOC)
#define OLED_RES_PINS  (GPIO_PIN_5)

/****************数据/命令*********************/
#define OLED_DC_PORT  (GPIOC)
#define OLED_DC_PINS  (GPIO_PIN_6)

/****************片选*********************/
#define OLED_CS_PORT  (GPIOC)
#define OLED_CS_PINS  (GPIO_PIN_7)

接线图如下：

 功能定义

我根据STM8S003P6及OLED硬件资源情况,主要定义了以下几个功能。

1. 屏幕显示文字及数字
2. 屏幕显示按钮的状态
3. 通过按钮对屏幕显示参数进行配置

功能实现

OLED驱动移植

在购买OLED屏幕时候，卖家已经提供了该屏幕的SSD1306驱动。因此，只需将相关代码移植到Pegasus天马座开发板示例工程代码中即可。此处，移植过程不做介绍。如有需要的小伙伴，可参考我释放出来的工程代码，进行了解。

功能代码

实现功能定义的代码如下：

main.c

#include "config.h"
#include "delay.h"
#include "oled.h"

#define LED_GPIO_PORT       GPIOD
#define LED_PIN  			GPIO_PIN_4

#define BUTTON_GPIO_PORT    GPIOD
#define BUTTON_PIN  		GPIO_PIN_3

uint32_t count = 0;
#define TIM4_PERIOD       124

void tim4_isr() __interrupt(ITC_IRQ_TIM4_OVF)
{
    static uint16_t ctr = 0;
    if (++ctr >= 100) {
		count++;
        ctr = 0;
    }
    /* Cleat Interrupt Pending bit */
    TIM4_ClearITPendingBit(TIM4_IT_UPDATE);
}

static void set_timer()
{
    /* Time base configuration */
    TIM4_TimeBaseInit(TIM4_PRESCALER_128, TIM4_PERIOD);
    /* Clear TIM4 update flag */
    TIM4_ClearFlag(TIM4_FLAG_UPDATE);
    /* Enable update interrupt */
    TIM4_ITConfig(TIM4_IT_UPDATE, ENABLE);

    /* enable interrupts */
    enableInterrupts();

    /* Enable TIM4 */
    TIM4_Cmd(ENABLE);
}

static void init_gpio()
{
    GPIO_Init(LED_GPIO_PORT, LED_PIN, GPIO_MODE_OUT_PP_LOW_FAST);
    GPIO_Init(BUTTON_GPIO_PORT, BUTTON_PIN, GPIO_MODE_IN_PU_NO_IT);
    OLED_Init();
}


void set_screen_color_and_display(uint8_t cfg)
{
    // BIT0作为屏幕颜色控制  0: 正常显示， 1: 反色显示
    OLED_ColorTurn(cfg & 0x01);
    // BIT1作为屏幕颜色控制  0: 正常显示   1: 屏幕翻转显示
    OLED_DisplayTurn((cfg >> 1) & 0x01);
}

void main(void)
{
	static uint8_t testBuffer[32] = {0};
	static uint8_t k = 0;
    bool isKeyDown = FALSE;
    uint8_t screenCfg = 0;
    uint8_t t = ' ';
	disable_interrupts();
	for (uint16_t i = 0; i < sizeof(testBuffer); i++)
	{
		testBuffer[i] = i;
	}
	enable_interrupts();
	LOG("Startup...\r\n");
	DUMP(testBuffer,sizeof(testBuffer));
	init_gpio();
	set_timer();
    OLED_ColorTurn(0);//0正常显示，1 反色显示
    OLED_DisplayTurn(0);//0正常显示 1 屏幕翻转显示
    while (1)
    {
        GPIO_WriteReverse(LED_GPIO_PORT,LED_PIN);
        isKeyDown = GPIO_ReadInputPin(BUTTON_GPIO_PORT,BUTTON_PIN) == RESET;
        LOG(" app_sdcc == %u -- %lu, key %s\r\n",k++,count, isKeyDown ? "down" : "up");
        if (isKeyDown == TRUE)
        {
           if (++screenCfg > 3)
           {
                screenCfg = 0;
           }
           set_screen_color_and_display(screenCfg);
           OLED_Clear();
        }

        OLED_ShowString(25,0,"Pegasus Board",8);
        OLED_ShowString(35,2,"2023/09/20",8);
        OLED_ShowString(20,4,isKeyDown ? "Button Down" : "Button Up  ",8);
        OLED_ShowNum(103,4,k,3,8);
        OLED_ShowString(0,6,"ASCII:",8);
        OLED_ShowString(63,6,"CODE:",8);
        OLED_ShowChar(48,6,t,8);
        t++;
        if(t>'~')t=' ';
        OLED_ShowNum(103,6,t,3,8);
        delay_ms(500);
    }
}


#ifdef USE_FULL_ASSERT

/**
  * @brief  Reports the name of the source file and the source line number
  *   where the assert_param error has occurred.
  * @param file: pointer to the source file name
  * @param line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t* file, uint32_t line)
{
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  LOG("Wrong parameters value: file %s on line %d\r\n", file, line);

  /* Infinite loop */
  while (1)
  {
  }
}
#endif

运行效果

工程分享

工程下载路径
