ESP32 ESP-IDF LVGL ST7789 演示lv_demo_music

陈拓 2022/09/10-2022/09/11

1. 开发环境

• 开发环境搭建

见《Ubuntu构建ESP32 ESP-IDF开发环境》

https://blog.csdn.net/chentuo2000/article/details/126777261?spm=1001.2014.3001.5502

• 版本



2. 开发板和显示屏

2.1 ESP32开发板

市面上最常见的esp32开发板。



2.2 TFT LCD显示屏

2.4寸240*320 TFT LCD液晶显示屏幕ST7789驱动SPI 4线串口。

3. ESP32 LVGL下载移植

见《ESP32 ESP-IDF TFT-LCD(ST7735 128x160) LVGL演示》

https://blog.csdn.net/chentuo2000/article/details/126668088?spm=1001.2014.3001.5502

4. 用VSCode打开项目

见《在VSCode中打开远程主机上的ESP-IDF项目》

https://blog.csdn.net/chentuo2000/article/details/126794177?spm=1001.2014.3001.5502

查看版本：

~/esp/lv_port_esp32/README.md

- Version of LVGL used: 7.9.

- Version of lv_examples used: 7.9.

5. 构建项目

• 进入lv_port_esp32目录
• cd ~/esp/lv_port_esp32/
• 刷新esp-idf环境

get_idf

• 设定目标芯片

idf.py set-target esp32

• 配置项目

idf.py menuconfig

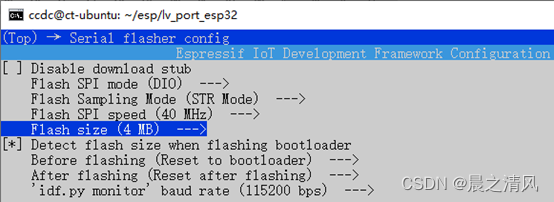

1) 将闪存设置为4MB

2) 选择显示屏控制芯片

3) SPI总线选择

默认是HSPI。有关ESP32 SPI的说明见《ESP32 ESP-IDF TFT-LCD(ST7735 128x160) LVGL演示》

https://blog.csdn.net/chentuo2000/article/details/126668088?spm=1001.2014.3001.5502

LCD没有使用MISO，所以接线空着。

4) 定义引脚

接线表：

LCD ST7789      ESP32

GND                   GND

VCC                    3V3

SCL                     IO14(CLK)

SDA                     IO13(MOSI)

RES                     IO17

DC                       IO16(DC)

CS                       IO18

BLK                     IO27



5) 使能Set IRAM as LV_ATTRIBUTE_FAST_MEM提高帧率



6) 屏幕方向

竖屏

 横屏

注意：横竖屏转换时两个选项要同时修改。我们使用横屏。

7) 对于SPI接口需要交换RGB565的2个字节



8) 平滑线和园，更好的显示效果



9) 设置时钟频率



10) 设置显示字体

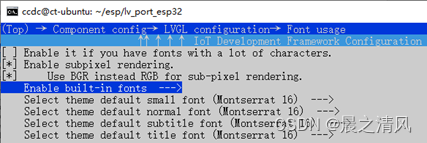

默认都是16。

11) 启用亚像素渲染



更好的显示效果，增加计算量，会降低帧率。

12) 显示资源使用情况

你可以选择Show CPU and FPS count in the right bottom corner

在屏幕的右下角显示CUP和的占用和动画帧率。

13) 是否自动滑动演示



默认时启用以动画方式自动滑动演示。

保存，退出。

• 编译项目

idf.py build

编译速度比WSL快多了。

• 烧写项目

查看USB转串口的设备：



修改/dev/ttyUSB0设备权限：

sudo chmod 777 /dev/ttyUSB0



烧写：

idf.py -p /dev/ttyUSB0 -b 115200 flash

• 启用监视器

idf.py monitor -p /dev/ttyUSB0

当示例正常运行时，将观察到以下输出：



6. 演示

6.1 默认DEMO（控件演示）

6.2 反转颜色（黑底）



6.3 定制demo中可展示的元素



6.4 选择其他的DEMO

项目中4个Demo，通过配置选择使用哪一个。



• Show demo widgets控件演示。
• Demonstrate the usage of encoder and keyboard触摸屏和拖拽控件演示。
• Benchmark your system测试系统性能
• Stress test for LVGL压力测试

7. 演示lv_demo_music

• 更多例子

在~/esp/lv_port_esp32/components/lv_examples/lv_examples/src/目录下还有几个更炫的例子：



对比~/esp/lv_port_esp32/main/main.c



可知，默认只启用了4个例程。下面我们启用lv_demo_music

• 在main.c中添加头文件lv_demo_music.h



• 在main.c的create_demo_application函数中添加lv_demo_music();



• 在/home/ccdc/esp/lv_port_esp32/components/lv_examples/lv_ex_conf.h中添加对Music选项定义



• 在~/esp/lv_port_esp32/components/lv_examples/Kconfig中添加Music选项



• 配置

例子选项中多了Music demo for LVGL，选择它：



配置Music要使用的字体

• 编译、烧写、运行



其他扩展例子仿照上面的方法就可以演示。

参考文档

1. esp32-lvgl-(st7789/ILI9341)(基于esp-idf框架)

https://blog.csdn.net/qq_37429313/article/details/122085869
