1、前言

没玩过图像拼接都不好意思说自己玩儿过FPGA，这是CSDN某大佬说过的一句话，鄙人深信不疑。。。
图像拼接在实际项目中应用广泛，特别是在医疗和军工行业，目前市面上的图像拼接方案主要有Xilinx官方推出的Video Mixer方案和自己手撕代码的自定义方案；Xilinx官方推出的Video Mixer方案直接调用IP，通过SDK配置即可实现，但他的使能难度较高，且对FPGA资源要求也很高，不太适合小规模FPGA，在zynq和K7以上平台倒是很使用，如果对Video Mixer方案感兴趣，可以参考我之前的博客，博客地址：
点击直接前往

本文使用Xilinx的Kintex7 FPGA纯verilog代码实现多路视频图像拼接，视频源有两种，分别对应开发者手里有没有摄像头的情况，一种是使用廉价的OV5640摄像头模组；如果你的手里没有摄像头，或者你的开发板没有摄像头接口，则可使用代码内部生成的动态彩条模拟摄像头视频；视频源的选择通过代码顶层的`define宏定义进行，默认使用ov5640作为视频源；由于我的手里只有一个摄像头，所以fpga采集数据后，直接复制多份，用来模拟多路摄像头输入；使用我常用的FDMA方案实现图像的三帧缓存，不同的视频缓存在DDR3中不同的地址，读视频时一次性将视频缓存区域读完，从而实现视频拼接的功能；本视频拼接方案理论上也实现任意路视频拼接，但受限于AXI4带宽和FPGA时钟频率，我目前最多实现了16路视频拼接；以4路视频拼接为例，输出视频分辨率为1920x1080，所以每路视频的分辨率就为960x540，这样刚好4路视频占满输出屏幕，看起来美观一些；读出视频后，用纯verilog显示的HDMI输出模块送显示器显示即可；针对目前市面上主流的FPGA，本纯verilog图像缩放方案一共移植了17套工程源码，本博文介绍其中基于Xilinx Kintex7系列FPGA的6套工程，详情如下：

这里说明一下提供的6套工程源码的作用和价值，如下：

工程源码5：1路视频叠加1080P背景输出
1路ov5640或者动态彩条输入，HDMI输出，输入视频分辨率960x540，在输出1920x1080的背景下叠加960x540的图像输出，目的是让读者掌握视频拼接的用法，为后面的多路视频拼接打好基础；

工程源码6：2路视频拼接
2路ov5640或者动态彩条输入，HDMI输出，输入视频分辨率960x540，在输出1920x1080的背景下叠加2路960x540的图像输出，即2路视频拼接输出，目的是让读者掌握2路视频拼接的用法，以便能够移植和设计自己的项目；

工程源码7：3路视频拼接
3路ov5640或者动态彩条输入，HDMI输出，输入视频分辨率960x540，在输出1920x1080的背景下叠加3路960x540的图像输出，即3路视频拼接输出，目的是让读者掌握3路视频拼接的用法，以便能够移植和设计自己的项目；

工程源码8：4路视频拼接
4路ov5640或者动态彩条输入，HDMI输出，输入视频分辨率960x540，在输出1920x1080的背景下叠加4路960x540的图像输出，即4路视频拼接输出，目的是让读者掌握4路视频拼接的用法，以便能够移植和设计自己的项目；

工程源码9：8路视频拼接
8路ov5640或者动态彩条输入，HDMI输出，输入视频分辨率480x540，在输出1920x1080的背景下叠加8路480x540的图像输出，即8路视频拼接输出，目的是让读者掌握8路视频拼接的用法，以便能够移植和设计自己的项目；

工程源码10：16路视频拼接
16路ov5640或者动态彩条输入，HDMI输出，输入视频分辨率240x540，在输出1920x1080的背景下叠加16路240x540的图像输出，即3路视频拼接输出，目的是让读者掌握16路视频拼接的用法，以便能够移植和设计自己的项目；

本博客详细描述了Xilinx Kintex7系列FPGA多路视频拼接的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做学习提升，可应用于医疗、军工等行业的高速接口或图像处理领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

版本更新说明

此版本为第3版，之前根据读者的建议，对第1版工程做了改进和更新形成如下的第2版：
1：增加了输入视频静态彩条的选择，有的读者说他手里没有OV5640摄像头或者摄像头原理图和我的不一致，导致在移植过程中困难很大，基于此，增加了静态彩条，它由FPGA内部产生，不需要外接摄像头就可以使用，使用方法在后文有说明；
2：优化了FDMA，之前的FDMA内AXI4的数据读写突发长度为256，导致在低端FPGA上带宽不够，从而图像质量不佳，基于此，将FDMA内AXI4的数据读写突发长度改为128；
3：优化了HDMI输出模块，之前用的自定义IP，有读者说IP无法更新，虽能正常使用，但看源码不方便，基于此，将HDMI输出模块改为纯verilog实现的，直接了当；

现在根据读者的建议，又对第2版工程做了改进和更新形成如下的第3版：
1：将原来的静态彩条改为动态彩条，视觉效果更佳；
2：新增了基于Xilinx Zynq7020平台的6套工程源码和基于Xilinx Artix7平台的4套工程源码，使得该视频拼接方案更加具有通用性和移植性；
3：工程整体使用难度大大降低，由于优化了整体代码架构，代码量和行数减少了近45%，仅需修改集合参数就能快速实现工程的移植和修改；

给读者的一封信

FPGA作为当今热门行业，入行门槛很高，工资待遇不错，一时间引无数英雄尽折腰，但很多初学者甚至工程师都还有很多误区，现给读者一封信如下：
1、矮要承认挨打站稳
要学FPGA，甚至吃这碗饭，每个人都是从零基础开始的，你对自己有自信，认为你行，就自学；你不自信，就找别人学；和古代拜师学艺是一回事儿；首先思维要符合逻辑；
2、基础问题需要自己解决
最基础的知识，比如：verilog语法、vivado工具使用、模电数电基础常识、电脑使用、计算机基本结构。。。这些基础知识在网上都是免费的，既有文字资料也有视频资料；这些基础知识你一定要具备，因为这是你能获得的性价比最高的东西了，首先它免费；其次它简单，只需要你花时间，不需要花脑子；最后它重要，这是你干FPGA的基础；
3、有了源码等于零
你可能认为，我有了源码就能做项目了，我可以肯定的告诉你，该醒醒了；原子弹的详细原理和原料配方甚至生产工艺流程在网上都是公开的，为啥全世界就那联合国几大流氓能造出来的？同样的，源码给你，你看得懂吗？你知道怎么用吗？看不懂不会用的源码，跟废物有什么区别？你需要的是源码+工程，最完美的是源码+工程+技术支持；有了源码，就有了可开发的底层架构，有了工程就知道源码或者模块怎么使用，有了技术支持就可以根据源码修改开发自己的项目；
4、先学会爬在学会跑
对于初学者，没有资格研究代码，你首先需要做的是对工程进行复现；比如给你一个图像的工程，你首先在自己的开发板上复现这个工程的功能，然后再去阅读理解代码，然后对代码的功能部分做小幅修改，比如改一下接口，增加几个输出接口，比如加一个LED输出；小幅修改后再慢慢增加修改幅度，以符合自己的需求；
5、学FPGA要不求甚解
学FPGA要不求甚解，甚至不需要理解，这句话咋听着有点不符合逻辑呢？对于很多功能性模块而言，你不需要理解它怎么实现的，你只需要知道怎么使用它，比如一个图像缩放模块，这种东西都是很老的知识，以你目前的知识水平，该模块的代码你怎么看也看不懂的，但你只要知道怎么使用它就行了，知道怎么使用，就能做项目，就能在公司呆下去了，原因很简单，老板招你来是干活儿的，不是招你来学习的，那是学校的事儿；如果要等什么都懂了才干活儿，那公司早垮了，学FPGA就是在实践中学习，先上前线去干活，边干边学，在实践中遇到问题，并主动去查资料问大佬理解问题，才是成长最快的，而不是一味的咬文嚼字刨根问底；

FPGA就业高端项目培训计划

鉴于目前的FPGA就业和行业现状，本博推出了FPGA就业高端项目培训：纯verilog多路视频拼接 工程解决方案的计划，该计划旨在让一部分人先学会FPGA纯verilog多路视频拼接，提高从业者的技术水平和工资待遇，详细计划如下：

FPGA就业高端项目培训计划细节：
1、我发你上述17套工程源码和对应的工程设计文档网盘链接，你保存下载，作为培训的核心资料；
2、你根据自己的实际情况安装好对应的开发环境，然后对着设计文档进行浅层次的学习；
3、遇到不懂的随时问我，包括代码、职业规划、就业咨询、人生规划、战略规划等等；
4、每周末进行一次腾讯会议，我会检查你的学习情况和面对面沟通交流；
5、你可以移植代码到你自己的FPGA开发板上跑，如果你没有板子，你根据你自己的需求修改代码后，编译工程，把bit发我，我帮你下载到我的板子上验证；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我已有的FPGA视频拼接叠加融合方案

我的主页目前有FPGA视频拼接叠加融合专栏，改专栏收录了我目前手里已有的FPGA视频拼接叠加融合方案，从实现方式分类有基于HSL实现的视频拼接、基于纯verilog代码实现的视频拼接；从应用上分为单路、2路、3路、4路、8路、16路视频拼接；视频缩放+拼接；视频融合叠加；从输入视频分类可分为OV5640摄像头视频拼接、SDI视频拼接、CameraLink视频拼接等等；以下是专栏地址：
点击直接前往

本方案在Xilinx Artix7 系列FPGA上的应用

本方案适应于所有FPGA平台，针对目前市面上主流的FPGA，本博将本方案分别移植到了Xilinx 的Artix7、Kintex7、Zynq7020、紫光同创、高云等平台，本文讲述的是在Xilinx Kintex7系列FPGA上的应用，想要直接应用于Xilinx Artix7 系列FPGA的读者，可以参考我之前写得博客，以下是博客地址：
点击直接前往

本方案在Xilinx Zynq7000系列FPGA上的应用

本方案适应于所有FPGA平台，针对目前市面上主流的FPGA，本博将本方案分别移植到了Xilinx 的Artix7、Kintex7、Zynq7020、紫光同创、高云等平台，本文讲述的是在Xilinx Kintex7系列FPGA上的应用，想要直接应用于Xilinx Zynq7000系列FPGA的读者，可以参考我之前写得博客，以下是博客地址：
点击直接前往

3、设计思路框架

本博客提供6套vivado工程源码，设计框图如下：

视频源选择

视频源有两种，分别对应开发者手里有没有摄像头的情况，一种是使用廉价的OV5640摄像头模组；如果你的手里没有摄像头，或者你的开发板没有摄像头接口，则可使用代码内部生成的动态彩条模拟摄像头视频；视频源的选择通过代码顶层的define宏定义进行，默认使用ov5640作为视频源；视频源的选择通过代码顶层的`define宏定义进行；如下：

选择逻辑代码部分如下：

选择逻辑如下：
当(注释) define COLOR_TEST时，输入源视频是ov5640摄像头；
当(不注释) define COLOR_TEST时，输入源视频是动态彩条；

ov5640 i2c配置及采集

视频源有两种，分别对应开发者手里有没有摄像头的情况，一种是使用廉价的OV5640摄像头模组；如果你的手里没有摄像头，或者你的开发板没有摄像头接口，则可使用代码内部生成的动态彩条模拟摄像头视频；视频源的选择通过代码顶层的define宏定义进行，默认使用ov5640作为视频源；ov5640需要i2c配置才能使用，需要i2c配置分辨率，然后将DVP接口的两个时钟一个像素的GRB565视频数据采集为一个时钟一个像素的RGB565或者RGB888视频数据；ov5640i2c配置及采集代码如下：

ov5640配置和采集模块顶层参数如下：

module helai_ov5640_rx #(
	parameter DELAY        = 1    ,	// 有的摄像头使用转接板与FPGA开发板连接，可能需要考虑上电延时，不需要是设为0
	parameter DEVID        = 8'h78, // i2c 从机器件地址
	parameter IMAGE_WIDTH  = 1280 ,	// ov5640输出视频宽度
	parameter IMAGE_HEIGHT = 720  ,	// ov5640输出视频高度
	parameter RGB_TYPE     = 1'd0	// 设为0-->输出RGB565；设为1-->输出RGB888
)(
	input         clk_25m     ,	// 固定输入 25M 时钟
	input         rst_n       ,	// 低电平复位
	output        cmos_scl    ,	// ov5640的scl接口
	inout         cmos_sda    ,	// ov5640的sda接口
	input         cmos_pclk_i ,	// ov5640的pclk接口
	input         cmos_href_i ,	// ov5640的href接口
	input         cmos_vsync_i,	// ov5640的vsync接口
	input  [7:0]  cmos_data_i ,	// ov5640的data接口
	output        cmos_xclk_o ,	// ov5640的xclk接口，如果你的摄像头自带晶振，则此信号不需要
    output [23:0] ov5640_rgb  ,	// 输出的RGB视频像素数据
    output        ov5640_de   ,	// 输出的RGB视频像素数据有效信号
    output        ov5640_vs   ,	// 输出的RGB视频场同步信号
    output        ov5640_hs   ,	// 输出的RGB视频行同步信号
	output        cfg_done      // ov5640配置完成拉高信号
);
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

ov5640配置和采集模块的例化请参考工程源码的顶层代码；

动态彩条

如果你的手里没有ov5640，或者你的开发板没有ov5640接口，则可使用代码内部生成的动态彩条模拟摄像头视频；视频源的选择通过代码顶层的define宏定义进行，动态彩条可配置为不同分辨率的视频，视频的边框宽度，动态移动方块的大小，移动速度等都可以参数化配置，动态彩条模块代码位置和顶层接口和例化如下：


动态彩条模块的例化请参考工程源码的顶层代码；

多路视频拼接算法

纯verilog多路视频拼接方案如下：以4路OV5640摄像头拼接为例；

输出屏幕分辨率为1920X1080；
输入摄像头分辨率为960X540；
4路输入刚好可以占满整个屏幕；
多路视频的拼接显示原理如下：

以把 2 个摄像头 CAM0 和 CAM1 输出到同一个显示器上为列，为了把 2 个图像显示到 1 个显示器，首先得搞清楚以下关系：
hsize：每 1 行图像实际在内存中占用的有效空间，以 32bit 表示一个像素的时候占用内存大小为 hsize X 4；
hstride：用于设置每行图像第一个像素的地址,以 32bit 表示一个像素的时候 v_cnt X hstride X 4；
vsize：有效的行；
因此很容易得出 cam0 的每行第一个像素的地址也是 v_cnt X hstride X 4；
同理如果我们需要把 cam1 在 hsize 和 vsize 空间的任何位置显示，我们只要关心 cam1 每一行图像第一个像素的地址，可以用以下公式 v_cnt X hstride X 4 + offset；
uifdma_dbuf 支持 stride 参数设置，stride 参数可以设置输入数据 X(hsize)方向每一行数据的第一个像素到下一个起始像素的间隔地址，利用 stride 参数可以非常方便地摆放输入视频到内存中的排列方式。
关于uifdma_dbuf，可以参考我之前写的文章点击查看：FDMA实现视频数据三帧缓存
根据以上铺垫，每路摄像头缓存的基地址如下：
CAM0：ADDR_BASE=0x80000000；
CAM1：ADDR_BASE=0x80000000+(1920-960)X4；
CAM2：ADDR_BASE=0x80000000+(1080-540)X1920X4；
CAM3：ADDR_BASE=0x80000000+(1080-540)X1920X4+(1920-960)X4；
地址设置完毕后基本就完事儿了；

图像缓存

经常看我博客的老粉应该都知道，我做图像缓存的套路是FDMA，他的作用是将图像送入DDR中做3帧缓存再读出显示，目的是匹配输入输出的时钟差和提高输出视频质量，关于FDMA，请参考我之前的博客，博客地址：点击直接前往
FDMA图像缓存架构如下图所示：截图为4路视频拼接，其他多路视频拼接与之类似；

这里多路视频拼接时，调用多路FDMA进行缓存，具体讲就是每一路视频调用1路FDMA，以4路视频拼接为例：
调用4路FDMA，其中三路配置为写模式，因为这三路视频在这里只需要写入DDR3，读出是由另一个FDMA完成，配置如下：

另外1路FDMA配置为读写模式，因为4路视频需要同时一并读出，配置如下：

视频拼接的关键点在于4路视频在DDR3中缓存地址的不同，还是以4路视频拼接为例，4路FDMA的写地址以此为：
第一路视频缓存写基地址：0x80000000；
第二路视频缓存写基地址：0x80000f00；
第三路视频缓存写基地址：0x803f4800；
第四路视频缓存写基地址：0x803f5700；
视频缓存读基地址：0x80000000；

视频输出

视频从FDMA读出后，经过VGA时序模块和HDMI发送模块后输出显示器，代码位置如下：

VGA时序配置为1920X1080，HDMI发送模块采用verilog代码手写，可以用于FPGA的HDMI发送应用，关于这个模块，请参考我之前的博客，博客地址：点击直接前往

工程源码架构

以4路视频拼接工程为例，工程源码架构如下：其他多路视频拼接与之类似；

4、工程源码5：掌握1路视频拼接用法

开发板FPGA型号：Xilinx–Kintex7–xc7k325tffg676-2；
开发环境：Vivado2019.1；
输入：1路OV5640摄像头或动态彩条，分辨率960x540；
输出：HDMI，1080P分辨率下叠加1路960x540有效区域显示；
工程作用：掌握1路视频拼接用法；
工程Block Design请参考第3章节“设计思路框架”的“图像缓存”小节内容；
工程代码架构请参考第3章节“设计思路框架”的“工程源码架构”小节内容；

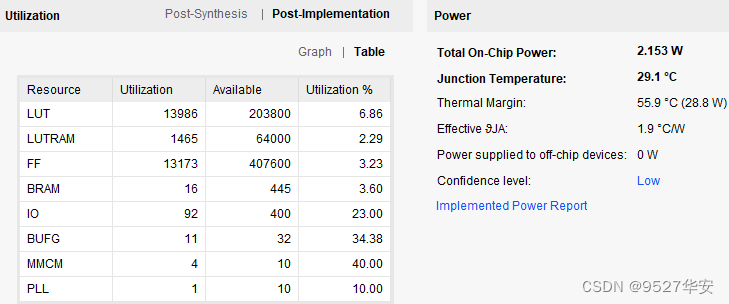

工程的资源消耗和功耗如下：

5、工程源码6：掌握2路视频拼接

开发板FPGA型号：Xilinx–Kintex7–xc7k325tffg676-2；
开发环境：Vivado2019.1；
输入：2路OV5640摄像头或动态彩条，分辨率960x540；
输出：HDMI，1080P分辨率下叠加2路960x540有效区域显示；
工程作用：掌握2路视频叠加1080P背景输出；
工程Block Design请参考第3章节“设计思路框架”的“图像缓存”小节内容；
工程代码架构请参考第3章节“设计思路框架”的“工程源码架构”小节内容；
工程的资源消耗和功耗如下：

6、工程源码7：掌握3路视频拼接

开发板FPGA型号：Xilinx–Kintex7–xc7k325tffg676-2；
开发环境：Vivado2019.1；
输入：3路OV5640摄像头或动态彩条，分辨率960x540；
输出：HDMI，1080P分辨率下叠加3路960x540有效区域显示；
工程作用：掌握3路视频叠加1080P背景输出；
工程Block Design请参考第3章节“设计思路框架”的“图像缓存”小节内容；
工程代码架构请参考第3章节“设计思路框架”的“工程源码架构”小节内容；
工程的资源消耗和功耗如下：

7、工程源码8：掌握4路视频拼接

开发板FPGA型号：Xilinx–Kintex7–xc7k325tffg676-2；
开发环境：Vivado2019.1；
输入：4路OV5640摄像头或动态彩条，分辨率960x540；
输出：HDMI，1080P分辨率下叠加4路960x540有效区域显示；
工程作用：掌握4路视频叠加1080P背景输出；
工程Block Design请参考第3章节“设计思路框架”的“图像缓存”小节内容；
工程代码架构请参考第3章节“设计思路框架”的“工程源码架构”小节内容；
工程的资源消耗和功耗如下：

8、工程源码9：掌握8路视频拼接

开发板FPGA型号：Xilinx–Kintex7–xc7k325tffg676-2；
开发环境：Vivado2019.1；
输入：8路OV5640摄像头或动态彩条，分辨率480x540；
输出：HDMI，1080P分辨率下叠加8路480x540有效区域显示；
工程作用：掌握8路视频叠加1080P背景输出；
工程Block Design请参考第3章节“设计思路框架”的“图像缓存”小节内容；
工程代码架构请参考第3章节“设计思路框架”的“工程源码架构”小节内容；
工程的资源消耗和功耗如下：

9、工程源码10：掌握16路视频拼接

开发板FPGA型号：Xilinx–Kintex7–xc7k325tffg676-2；
开发环境：Vivado2019.1；
输入：16路OV5640摄像头或动态彩条，分辨率240x540；
输出：HDMI，1080P分辨率下叠加16路240x540有效区域显示；
工程作用：掌握16路视频叠加1080P背景输出；
工程Block Design请参考第3章节“设计思路框架”的“图像缓存”小节内容；
工程代码架构请参考第3章节“设计思路框架”的“工程源码架构”小节内容；
工程的资源消耗和功耗如下：

10、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；
2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件–>另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；

3：如果你的vivado版本高于本工程vivado版本，解决如下：

打开工程后会发现IP都被锁住了，如下：

此时需要升级IP，操作如下：

FPGA型号不一致处理

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：



更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；

其他注意事项

1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；
2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；
3：纯FPGA移植到Zynq需要在工程中添加zynq软核；

11、上板调试验证并演示

准备工作

需要如下器材设备：
1、FPGA开发板；
2、OV5640摄像头或HDMI输入设备，比如笔记本电脑，两者都没有则使用动态彩条；
2、HDMI连接线和显示器；

工程5–>1路视频叠加输出演示

工程5输出演示，我将1路动态彩条和ov5640摄像头叠加输出的视频剪辑整理后如下：
视频前半段为动态彩条输出；
视频前后段为ov5640摄像头输出；

工程6–>2路视频拼接输出演示

工程6输出演示，我将2路动态彩条和ov5640摄像头视频拼接输出的视频剪辑整理后如下：
视频前半段为动态彩条输出；
视频前后段为ov5640摄像头输出；

工程7–>3路视频拼接输出演示

工程7输出演示，我将3路动态彩条和ov5640摄像头视频拼接输出的视频剪辑整理后如下：
视频前半段为动态彩条输出；
视频前后段为ov5640摄像头输出；

工程8–>4路视频拼接输出演示

工程8输出演示，我将4路动态彩条和ov5640摄像头视频拼接输出的视频剪辑整理后如下：
视频前半段为动态彩条输出；
视频前后段为ov5640摄像头输出；

工程9–>8路视频拼接输出演示

工程9输出演示，我将8路动态彩条和ov5640摄像头视频拼接输出的视频剪辑整理后如下：
视频前半段为动态彩条输出；
视频前后段为ov5640摄像头输出；

工程10–>16路视频拼接输出演示

工程10输出演示，我将16路动态彩条和ov5640摄像头视频拼接输出的视频剪辑整理后如下：
视频前半段为动态彩条输出；
视频前后段为ov5640摄像头输出；
