• 51单片机STC89C52RC——9.1 DS1302涓流充电计时芯片

    目录

    目的/效果

    一，STC单片机模块

    二，DS1302计时器

    2.1 特性/板子位置

    2.1.1 特性

    2.1.2 板子上的位置

    2.2 针脚定义

    2.3 数据传输

    2.3.1 读数据

     2.3.2 写数据

    2.4 BCD码

    2.5 可编程涓流充电器

    2.6 时钟动态设置

    三，创建Keil项目

    四，代码

    4.1 读写显示时间  main.c

    4.2 手动设置时间、重新上电显示最后设置的时间 main.c

    五，代码编译、下载到51单片机

    ​

    目的/效果

    1：读取DS1302计时器时间，在LCD1602液晶显示屏上显示。

    2：使用按键手动设置DS1302计时器时间，下电后重新上电显示。

    一，STC单片机模块

    二，DS1302计时器

    2.1 特性/板子位置

    2.1.1 特性

    ★ 实时时钟计算年、月、日、时、分、秒、星期，直到 2100 年，并有闰年调节功能
    ★ 31 x 8 位 通用暂存 RAM
    ★ 串行输入输出使管脚数最少
    ★ 2.0V 至 5.5V 宽电压范围操作
    ★ 在 2.0V 时工作电流小于 300nA
    ★ 读写时钟或 RAM 数据时有单字节或 多字节（脉冲串模式）数据传送方式
    ★ 8 管脚 DIP 封装或可选的 8 管脚
    表面安装 SO 封装
    ★ 简单的 3 线接口
    ★ 与 TTL 兼容 (VCC = 5V)
    ★ 可选的工业温度范围： -40°C to +85°C
    ★ 与 DS1202 兼容
    ★ 美国保险商试验室 (UL®) 认证

            DS1302 涓流充电计时芯片包含一个实时时钟/ 日历和 31 字节的静态 RAM.通过简单的串行 接口与微处理器通讯 . 这个实时时钟 / 日历提供年月日 , 时分秒信息 . 对于少于 31 天的月份月末 会自动调整 , 还有闰年校正 . 由于有一个 AM/PM 指示器，时钟可以工作在 12 小时制或者 24 小时制。
            使用同步串行通讯简化了 DS1302 与微处理器的接口。与时钟 /RAM 通讯只需要三根线: CE, I/O ( 数据线 ), and SCLK ( 串行时钟 ). 数据输出输入时钟 /RAM 一次 1字节或者在脉冲串中多达 31 字节 . DS1302 被设计工作在非常低的电能下 , 在低于 1μW 时还能保持数据和时钟信息. DS1302 是 DS1202 的后继者 . 除了 DS1202 的基本计时功能以外 , DS1302 有额外特点比如, 双管脚主电源和备用电源 , 可编程涓流充电器 V CC1 , 还附加 7 字节的暂存器 .

    2.1.2 板子上的位置

    2.2 针脚定义

    1.
    2. //引脚定义
    3. sbit DS1302_SCLK=P3^6;	//时钟针脚 输入. SCLK 用来同步串行接口上的数据动作.此管脚内部有一个
    4. 						//40kΩ(典型值)的下拉电阻连接到地
    5.
    6. sbit DS1302_IO=P3^4;	//数据针脚 推挽输出.I/O 管脚是三线接口的双向数据管脚.此管脚内部有
    7. 						//一个 40kΩ(典型值)的下拉电阻连接到地
    8.
    9. sbit DS1302_CE=P3^5;	//重置位针脚  CE信号在读写时必须保持高电平.此管脚内部有一个 40kΩ(典
    10. 						//型值)的下拉电阻连接到地. 注意:先前的数据手册修正把 CE当作
    11. 						//RST. 管脚的功能没有改变.

    2.3 数据传输

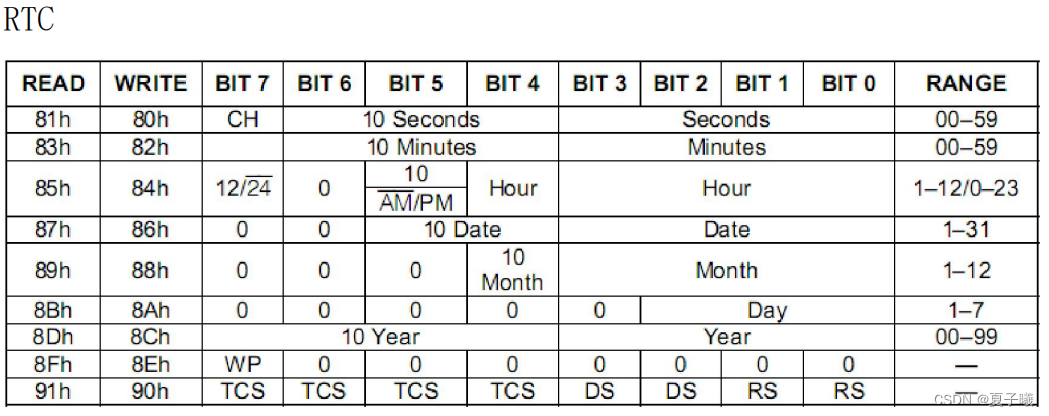

     寄存器地址

    根据上面的寄存器说明，我们程序中要申明对应的寄存器地址

    1.
    2.
    3.
    4. //寄存器写入地址/指令定义
    5. #define DS1302_YEAR			0x8C	//年
    6. #define DS1302_MONTH		0x88	//月
    7. #define DS1302_DATE			0x86	//日
    8. #define DS1302_HOUR			0x84	//时
    9. #define DS1302_MINUTE		0x82	//分
    10. #define DS1302_SECOND		0x80	//秒
    11. #define DS1302_WEEK			0x8A	//星期
    12. #define DS1302_WP			0x8E	//写保护位
    13. 									//控制寄存器的位 7是写保护位，前 7位（位 0至位 6）被强制为 0且读取时总是读 0. 在任
    14. 									//何对时钟或 RAM的写操作以前，位 7必须为 0.当为高时，写保护位禁止任何寄存器的写操
    15. 									//作. 初始加电状态未定义. 因此，在试图写器件之前应该清除 WP位.

    2.3.1 读数据

     根据上面的时序图我们需要写一个函数，传入寄存器地址，返回对应的数据。

    1.
    2. /**
    3.  * 函    数：DS1302读一个字节
    4.  * 参    数：Addr 命令字/DS1302寄存器地址
    5.  * 返 回 值：无
    6.  */
    7. unsigned char DS1302_ReadByte(unsigned char Addr)
    8. {
    9. 	unsigned char i,Data=0x00;
    10. 	Addr|=0x01;		//将指令转换为读指令
    11. 	DS1302_CE=1;	//读写数据时都置高电平
    12. 	for(i=0;i<8;i++)
    13. 	{
    14. 		DS1302_IO=Addr&(0x01<
    15. 		DS1302_SCLK=0;
    16. 		DS1302_SCLK=1;
    17. 	}
    18. 	for(i=0;i<8;i++)
    19. 	{
    20. 		DS1302_SCLK=1;
    21. 		DS1302_SCLK=0;
    22. 		if(DS1302_IO){Data|=(0x01<
    23. 	}
    24. 	DS1302_CE=0;
    25. 	DS1302_IO=0;	//读取后将IO设置为0，否则读出的数据会出错
    26. 	return Data;
    27. }

     2.3.2 写数据

    同样更具上面的时序图 ，写一个方法传入地址和需要写入的数据，然后将其操作写入到寄存器中。

    1.
    2. /**
    3.  * 函    数：DS1302写一个字节
    4.  * 参    数：Addr 命令字/DS1302寄存器地址
    5. 			 Data 要写入的数据
    6.  * 返 回 值：无
    7.  */
    8. void DS1302_WriteByte(unsigned char Addr,Data)
    9. {
    10. 	unsigned char i;
    11. 	DS1302_CE=1;//读写数据时都置高电平
    12. 	/*在IO上先写入寄存器地址*/
    13. 	for(i=0;i<8;i++)
    14. 	{
    15. 		DS1302_IO=Addr&(0x01<//地址
    16. 		DS1302_SCLK=1;	//高电平
    17. 		DS1302_SCLK=0;	//低电平
    18. 	}
    19. 	for(i=0;i<8;i++)
    20. 	{
    21. 		DS1302_IO=Data&(0x01<
    22. 		DS1302_SCLK=1;
    23. 		DS1302_SCLK=0;
    24. 	}
    25. 	DS1302_CE=0;
    26. }

    2.4 BCD码

    BCD码（Binary Coded Decimal‎），用4位二进制数来表示1位十进制数

    最小000 表示0 ，最大1001 表示9

    例：0001 0011表示13，1000 0101表示85，0001 1010不合法

    在十六进制中的体现：0x13表示13，0x85表示85，0x1A不合法

    BCD码转十进制：DEC=BCD/16*10+BCD%16; （2位BCD）

    十进制转BCD码：BCD=DEC/10*16+DEC%10; （2位BCD）

    补充完读写操作如下

    1. //时间数组，索引0~6分别为年、月、日、时、分、秒、星期
    2. unsigned char DS1302_Time[]={24,6,26,18,59,55,3};
    3.
    4. /**
    5.  * 函    数：DS1302设置时间，调用之后，DS1302_Time数组的数字会被设置到DS1302中
    6.  * 参    数：无
    7.  * 返 回 值：无
    8.  */
    9. void DS1302_SetTime(void)
    10. {
    11. 	DS1302_WriteByte(DS1302_WP,0x00);
    12. 	DS1302_WriteByte(DS1302_YEAR,DS1302_Time[0]/10*16+DS1302_Time[0]%10);//十进制转BCD码后写入
    13. 	DS1302_WriteByte(DS1302_MONTH,DS1302_Time[1]/10*16+DS1302_Time[1]%10);
    14. 	DS1302_WriteByte(DS1302_DATE,DS1302_Time[2]/10*16+DS1302_Time[2]%10);
    15. 	DS1302_WriteByte(DS1302_HOUR,DS1302_Time[3]/10*16+DS1302_Time[3]%10);
    16. 	DS1302_WriteByte(DS1302_MINUTE,DS1302_Time[4]/10*16+DS1302_Time[4]%10);
    17. 	DS1302_WriteByte(DS1302_SECOND,DS1302_Time[5]/10*16+DS1302_Time[5]%10);
    18. 	DS1302_WriteByte(DS1302_WEEK,DS1302_Time[6]/10*16+DS1302_Time[6]%10);
    19. 	DS1302_WriteByte(DS1302_WP,0x80);
    20. }
    21.
    22. /**
    23.  * 函    数：DS1302读取时间，调用之后，DS1302中的数据会被读取到DS1302_Time数组中
    24.  * 参    数：无
    25.  * 返 回 值：无
    26.  */
    27. void DS1302_ReadTime(void)
    28. {
    29. 	unsigned char Temp;
    30. 	Temp=DS1302_ReadByte(DS1302_YEAR);
    31. 	DS1302_Time[0]=Temp/16*10+Temp%16;//BCD码转十进制后读取
    32. 	Temp=DS1302_ReadByte(DS1302_MONTH);
    33. 	DS1302_Time[1]=Temp/16*10+Temp%16;
    34. 	Temp=DS1302_ReadByte(DS1302_DATE);
    35. 	DS1302_Time[2]=Temp/16*10+Temp%16;
    36. 	Temp=DS1302_ReadByte(DS1302_HOUR);
    37. 	DS1302_Time[3]=Temp/16*10+Temp%16;
    38. 	Temp=DS1302_ReadByte(DS1302_MINUTE);
    39. 	DS1302_Time[4]=Temp/16*10+Temp%16;
    40. 	Temp=DS1302_ReadByte(DS1302_SECOND);
    41. 	DS1302_Time[5]=Temp/16*10+Temp%16;
    42. 	Temp=DS1302_ReadByte(DS1302_WEEK);
    43. 	DS1302_Time[6]=Temp/16*10+Temp%16;
    44. }

    2.5 可编程涓流充电器

    绝对最大额定值
    任何管脚与地之间的电压范围……………………………………………….-0.5V- +7.0V
    工作温度范围，商用级……………………………………………………….0°C - +70°C
    工作温度范围，工业级(IND)………………………………………………-40°C - +85°C
    存储温度范围…………………………………………………………………-55°C - +125°C
    焊接温度（导线，10秒钟）………………………………………………………………….260°C
    焊接温度（表面安装）………………………………………………见 IPC/JEDEC J-STD-020
    超出绝对最大额定值表中列出的应力会使器件产生永久损坏.这些只是额定值,不包括处于或者超出明书 的工作区间所指明的状态的功能性操作. 长期处于绝对最大额定值会影响器件的可靠性



    这一块后面做到定时开关机在详细补充。

    2.6 时钟动态设置

    要做可以设置的时间，首先需要操作按键，我们用独立按键模块来实现。

    K1：切换模式（0-显示模式【默认】，1-设置模式）

    K2：在设置模式下选中要设置的项【年、月、日、时、分、秒、星期】

    K3：实现当前选中项的值-1

    K4：实现当前选中项的值+1

    1.     if(KeyNum==2)//按键2按下
    2. 	{
    3.         //设置索引加1
    4. 	}
    5. 	if(KeyNum==4)//按键3按下
    6. 	{
    7. 		//设置位数字+1
    8. 	}
    9. 	if(KeyNum==3)//按键3按下
    10. 	{
    11. 		//设置位数字-1
    12. 	}
    13.
    14.
    15.
    16.     	if(KeyNum==1)//按键1按下
    17. 		{
    18. 			if(MODE==0){MODE=1;TimeSetSelect=0;}//功能切换
    19. 			else if(MODE==1){MODE=0;DS1302_SetTime();}//保存设置的时间
    20. 		}
    21. 		switch(MODE)//根据不同的功能执行不同的函数
    22. 		{
    23. 			case 0:TimeShow();break;	//0 显示模式
    24. 			case 1:TimeSet();break;		//1 设置模式
    25. 		}

    在设置模式下我们希望设置位闪烁（原理是500毫秒显示空，500毫秒显示数值）

    1.
    2. void Timer1_Routine() interrupt 1
    3. {
    4. 	static unsigned int T0Count;
    5. 	TL0 = 0x18;		//设置定时初值
    6. 	TH0 = 0xFC;		//设置定时初值
    7. 	T0Count++;
    8. 	if(T0Count>=500)//每500ms进入一次
    9. 	{
    10. 		T0Count=0;
    11. 		TimeSetFlashFlag=!TimeSetFlashFlag;//闪烁标志位取反
    12. 	}
    13. }



    三，创建Keil项目

    详细参考：51单片机STC89C52RC——创建Keil项目-CSDN博客

    四，代码

    LCD1602.c

    1. #include
    2.
    3. //引脚配置：
    4. sbit LCD_RS=P2^6;
    5. sbit LCD_RW=P2^5;
    6. sbit LCD_EN=P2^7;
    7. #define LCD_DataPort P0
    8.
    9. /**
    10.  * 函    数：LCD1602延时函数，12MHz调用可延时1ms
    11.  * 参    数：无
    12.  * 返 回 值：无
    13.  */
    14. void LCD_Delay()
    15. {
    16. 	unsigned char i, j;
    17.
    18. 	i = 2;
    19. 	j = 239;
    20. 	do
    21. 	{
    22. 		while (--j);
    23. 	} while (--i);
    24. }
    25. /**
    26.  * 函    数：LCD1602写命令
    27.  * 参    数：Command 要写入的命令
    28.  * 返 回 值：无
    29.  */
    30. void LCD_WriteCommand(unsigned char Command)
    31. {
    32. 	LCD_RS=0;
    33. 	LCD_RW=0;
    34. 	LCD_DataPort=Command;
    35. 	LCD_EN=1;
    36. 	LCD_Delay();
    37. 	LCD_EN=0;
    38. 	LCD_Delay();
    39. }
    40. /**
    41.  * 函    数：LCD1602写数据
    42.  * 参    数：Data 要写入的数据
    43.  * 返 回 值：无
    44.  */
    45. void LCD_WriteData(unsigned char Data)
    46. {
    47. 	LCD_RS=1;
    48. 	LCD_RW=0;
    49. 	LCD_DataPort=Data;
    50. 	LCD_EN=1;
    51. 	LCD_Delay();
    52. 	LCD_EN=0;
    53. 	LCD_Delay();
    54. }
    55. /**
    56.  * 函    数：LCD1602设置光标位置
    57.  * 参    数：Line 行位置，范围：1~2
    58.  * 返 回 值：Column 列位置，范围：1~16
    59.  */
    60. void LCD_SetCursor(unsigned char Line,unsigned char Column)
    61. {
    62. 	if(Line==1)
    63. 	{
    64. 		LCD_WriteCommand(0x80|(Column-1));
    65. 	}
    66. 	else if(Line==2)
    67. 	{
    68. 		LCD_WriteCommand(0x80|(Column-1+0x40));
    69. 	}
    70. }
    71. /**
    72.  * 函    数：LCD1602初始化函数
    73.  * 参    数：无
    74.  * 返 回 值：无
    75.  */
    76. void LCD_Init()
    77. {
    78. 	LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
    79. 	LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
    80. 	LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动
    81. 	LCD_WriteCommand(0x01);//光标复位，清屏
    82. }
    83. /**
    84.  * 函    数：在LCD1602指定位置上显示一个字符
    85.  * 参    数：	Line 行位置，范围：1~2，
    86.  *				Column 列位置，范围：1~16，
    87.  *				Char 要显示的字符
    88.  * 返 回 值：无
    89.  */
    90. void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
    91. {
    92. 	LCD_SetCursor(Line,Column);
    93. 	LCD_WriteData(Char);
    94. }
    95. /**
    96.  * 函    数：在LCD1602指定位置开始显示所给字符串
    97.  * 参    数：	Line 起始行位置，范围：1~2，
    98.  * 				Column 起始列位置，范围：1~16，
    99.  *				String 要显示的字符串
    100.  * 返 回 值：无
    101.  */
    102. void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
    103. {
    104. 	unsigned char i;
    105. 	LCD_SetCursor(Line,Column);
    106. 	for(i=0;String[i]!='\0';i++)
    107. 	{
    108. 		LCD_WriteData(String[i]);
    109. 	}
    110. }
    111. /**
    112.  * 函    数：返回值=X的Y次方
    113.  * 参    数：X底数，Y指数
    114.  * 返 回 值：X的Y次方
    115.  */
    116. int LCD_Pow(int X,int Y)
    117. {
    118. 	unsigned char i;
    119. 	int Result=1;
    120. 	for(i=0;i
    121. 	{
    122. 		Result*=X;
    123. 	}
    124. 	return Result;
    125. }
    126. /**
    127.  * 函    数：在LCD1602指定位置开始显示所给数字
    128.  * 参    数：	Line 起始行位置，范围：1~2
    129.  *				Column 起始列位置，范围：1~16
    130.  *				Number 要显示的数字，范围：0~65535
    131.  *				Length 要显示数字的长度，范围：1~5
    132.  * 返 回 值：无
    133.  */
    134. void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
    135. {
    136. 	unsigned char i;
    137. 	LCD_SetCursor(Line,Column);
    138. 	for(i=Length;i>0;i--)
    139. 	{
    140. 		LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');
    141. 	}
    142. }
    143. /**
    144.  * 函    数：在LCD1602指定位置开始以有符号十进制显示所给数字
    145.  * 参    数：	Line 起始行位置，范围：1~2
    146.  *				Column 起始列位置，范围：1~16
    147.  *				Number 要显示的数字，范围：-32768~32767
    148.  *				Length 要显示数字的长度，范围：1~5
    149.  * 返 回 值：无
    150.  */
    151. void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
    152. {
    153. 	unsigned char i;
    154. 	unsigned int Number1;
    155. 	LCD_SetCursor(Line,Column);
    156. 	if(Number>=0)
    157. 	{
    158. 		LCD_WriteData('+');
    159. 		Number1=Number;
    160. 	}
    161. 	else
    162. 	{
    163. 		LCD_WriteData('-');
    164. 		Number1=-Number;
    165. 	}
    166. 	for(i=Length;i>0;i--)
    167. 	{
    168. 		LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');
    169. 	}
    170. }
    171. /**
    172.  * 函    数：在LCD1602指定位置开始以十六进制显示所给数字
    173.  * 参    数：	Line 起始行位置，范围：1~2
    174.  *				Column 起始列位置，范围：1~16
    175.  *				Number 要显示的数字，范围：0~0xFFFF
    176.  *				Length 要显示数字的长度，范围：1~4
    177.  * 返 回 值：无
    178.  */
    179. void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
    180. {
    181. 	unsigned char i,SingleNumber;
    182. 	LCD_SetCursor(Line,Column);
    183. 	for(i=Length;i>0;i--)
    184. 	{
    185. 		SingleNumber=Number/LCD_Pow(16,i-1)%16;
    186. 		if(SingleNumber<10)
    187. 		{
    188. 			LCD_WriteData(SingleNumber+'0');
    189. 		}
    190. 		else
    191. 		{
    192. 			LCD_WriteData(SingleNumber-10+'A');
    193. 		}
    194. 	}
    195. }
    196. /**
    197.  * 函    数：在LCD1602指定位置开始以二进制显示所给数字
    198.  * 参    数：	Line 起始行位置，范围：1~2
    199.  *				Column 起始列位置，范围：1~16
    200.  *				Number 要显示的数字，范围：0~1111 1111 1111 1111
    201.  *				Length 要显示数字的长度，范围：1~16
    202.  * 返 回 值：无
    203.  */
    204. void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
    205. {
    206. 	unsigned char i;
    207. 	LCD_SetCursor(Line,Column);
    208. 	for(i=Length;i>0;i--)
    209. 	{
    210. 		LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');
    211. 	}
    212. }

    LCD1602.h

    1. #ifndef __LCD1602_H__
    2. #define __LCD1602_H__
    3.
    4. //用户调用函数：
    5. void LCD_Init();
    6. void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char);
    7. void LCD_ShowString(unsigned char Line,unsigned char Column,char *String);
    8. void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
    9. void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);
    10. void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
    11. void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
    12.
    13. #endif

     Delay.c

    1. /**
    2.  * 函    数：延时函数 毫秒
    3.  * 参    数：ms 延时多少毫秒
    4.  * 返 回 值：无
    5.  */
    6. void Delay_ms(int ms)	//@12.000MHz
    7. {
    8. 	unsigned char data i, j;
    9. 	while(ms--)
    10. 	{
    11. 		i = 2;
    12. 		j = 239;
    13. 		do
    14. 		{
    15. 			while (--j);
    16. 		} while (--i);
    17. 	}
    18. }
    19. /**
    20.  * 函    数：延时函数 毫秒
    21.  * 参    数：ms 延时多少毫秒
    22.  * 返 回 值：无
    23.  */
    24. void Delay_us(int ms)	//@12.000MHz
    25. {
    26. 	unsigned char data i, j;
    27. 	while(ms--)
    28. 	{
    29. 		i = 2;
    30. 		j = 239;
    31. 		do
    32. 		{
    33. 			while (--j);
    34. 		} while (--i);
    35. 	}
    36. }
    37. /**
    38.  * 函    数：延时函数  10微秒
    39.  * 参    数：无
    40.  * 返 回 值：无
    41.  */
    42. void Delay_10us(int _10us)	//@11.0592MHz
    43. {
    44. 	unsigned char data i;
    45. 	while(_10us--)
    46. 	{
    47. 		i = 2;
    48. 		while (--i);
    49. 	}
    50. }

    Delay.h

    1. #ifndef __DELAY_H_
    2. #defind __DELAY_H_
    3. void Delay_ms(int ms);
    4. void Delay_10us(int _10us);
    5. #endif

     DS1302.c

    1. #include
    2.
    3. //引脚定义
    4. sbit DS1302_SCLK=P3^6;	//时钟针脚 输入. SCLK 用来同步串行接口上的数据动作.此管脚内部有一个
    5. 						//40kΩ(典型值)的下拉电阻连接到地
    6.
    7. sbit DS1302_IO=P3^4;	//数据针脚 推挽输出.I/O 管脚是三线接口的双向数据管脚.此管脚内部有
    8. 						//一个 40kΩ(典型值)的下拉电阻连接到地
    9.
    10. sbit DS1302_CE=P3^5;	//重置位针脚  CE信号在读写时必须保持高电平.此管脚内部有一个 40kΩ(典
    11. 						//型值)的下拉电阻连接到地. 注意:先前的数据手册修正把 CE当作
    12. 						//RST. 管脚的功能没有改变.
    13.
    14.
    15. //寄存器写入地址/指令定义
    16. #define DS1302_YEAR			0x8C	//年
    17. #define DS1302_MONTH		0x88	//月
    18. #define DS1302_DATE			0x86	//日
    19. #define DS1302_HOUR			0x84	//时
    20. #define DS1302_MINUTE		0x82	//分
    21. #define DS1302_SECOND		0x80	//秒
    22. #define DS1302_WEEK			0x8A	//星期
    23. #define DS1302_WP			0x8E	//写保护位
    24. 									//控制寄存器的位 7是写保护位，前 7位（位 0至位 6）被强制为 0且读取时总是读 0. 在任
    25. 									//何对时钟或 RAM的写操作以前，位 7必须为 0.当为高时，写保护位禁止任何寄存器的写操
    26. 									//作. 初始加电状态未定义. 因此，在试图写器件之前应该清除 WP位.
    27.
    28. //时间数组，索引0~6分别为年、月、日、时、分、秒、星期
    29. unsigned char DS1302_Time[]={24,6,26,18,59,55,3};
    30.
    31. /**
    32.  * 函    数：DS1302初始化
    33.  * 参    数：无
    34.  * 返 回 值：无
    35.  */
    36. void DS1302_Init(void)
    37. {
    38. 	DS1302_CE=0;	//重置数据引脚，没有读写数据时给低电平
    39. 	DS1302_SCLK=0;	//时钟引脚，没有读写操作时给低电平
    40. }
    41.
    42. /**
    43.  * 函    数：DS1302写一个字节
    44.  * 参    数：Addr 命令字/DS1302寄存器地址
    45. 			 Data 要写入的数据
    46.  * 返 回 值：无
    47.  */
    48. void DS1302_WriteByte(unsigned char Addr,Data)
    49. {
    50. 	unsigned char i;
    51. 	DS1302_CE=1;//读写数据时都置高电平
    52. 	/*在IO上先写入寄存器地址*/
    53. 	for(i=0;i<8;i++)
    54. 	{
    55. 		DS1302_IO=Addr&(0x01<//地址
    56. 		DS1302_SCLK=1;	//高电平
    57. 		DS1302_SCLK=0;	//低电平
    58. 	}
    59. 	for(i=0;i<8;i++)
    60. 	{
    61. 		DS1302_IO=Data&(0x01<
    62. 		DS1302_SCLK=1;
    63. 		DS1302_SCLK=0;
    64. 	}
    65. 	DS1302_CE=0;
    66. }
    67.
    68. /**
    69.  * 函    数：DS1302读一个字节
    70.  * 参    数：Addr 命令字/DS1302寄存器地址
    71.  * 返 回 值：无
    72.  */
    73. unsigned char DS1302_ReadByte(unsigned char Addr)
    74. {
    75. 	unsigned char i,Data=0x00;
    76. 	Addr|=0x01;		//将指令转换为读指令
    77. 	DS1302_CE=1;	//读写数据时都置高电平
    78. 	for(i=0;i<8;i++)
    79. 	{
    80. 		DS1302_IO=Addr&(0x01<
    81. 		DS1302_SCLK=0;
    82. 		DS1302_SCLK=1;
    83. 	}
    84. 	for(i=0;i<8;i++)
    85. 	{
    86. 		DS1302_SCLK=1;
    87. 		DS1302_SCLK=0;
    88. 		if(DS1302_IO){Data|=(0x01<
    89. 	}
    90. 	DS1302_CE=0;
    91. 	DS1302_IO=0;	//读取后将IO设置为0，否则读出的数据会出错
    92. 	return Data;
    93. }
    94.
    95. /**
    96.  * 函    数：DS1302设置时间，调用之后，DS1302_Time数组的数字会被设置到DS1302中
    97.  * 参    数：无
    98.  * 返 回 值：无
    99.  */
    100. void DS1302_SetTime(void)
    101. {
    102. 	DS1302_WriteByte(DS1302_WP,0x00);
    103. 	DS1302_WriteByte(DS1302_YEAR,DS1302_Time[0]/10*16+DS1302_Time[0]%10);//十进制转BCD码后写入
    104. 	DS1302_WriteByte(DS1302_MONTH,DS1302_Time[1]/10*16+DS1302_Time[1]%10);
    105. 	DS1302_WriteByte(DS1302_DATE,DS1302_Time[2]/10*16+DS1302_Time[2]%10);
    106. 	DS1302_WriteByte(DS1302_HOUR,DS1302_Time[3]/10*16+DS1302_Time[3]%10);
    107. 	DS1302_WriteByte(DS1302_MINUTE,DS1302_Time[4]/10*16+DS1302_Time[4]%10);
    108. 	DS1302_WriteByte(DS1302_SECOND,DS1302_Time[5]/10*16+DS1302_Time[5]%10);
    109. 	DS1302_WriteByte(DS1302_WEEK,DS1302_Time[6]/10*16+DS1302_Time[6]%10);
    110. 	DS1302_WriteByte(DS1302_WP,0x80);
    111. }
    112.
    113. /**
    114.  * 函    数：DS1302读取时间，调用之后，DS1302中的数据会被读取到DS1302_Time数组中
    115.  * 参    数：无
    116.  * 返 回 值：无
    117.  */
    118. void DS1302_ReadTime(void)
    119. {
    120. 	unsigned char Temp;
    121. 	Temp=DS1302_ReadByte(DS1302_YEAR);
    122. 	DS1302_Time[0]=Temp/16*10+Temp%16;//BCD码转十进制后读取
    123. 	Temp=DS1302_ReadByte(DS1302_MONTH);
    124. 	DS1302_Time[1]=Temp/16*10+Temp%16;
    125. 	Temp=DS1302_ReadByte(DS1302_DATE);
    126. 	DS1302_Time[2]=Temp/16*10+Temp%16;
    127. 	Temp=DS1302_ReadByte(DS1302_HOUR);
    128. 	DS1302_Time[3]=Temp/16*10+Temp%16;
    129. 	Temp=DS1302_ReadByte(DS1302_MINUTE);
    130. 	DS1302_Time[4]=Temp/16*10+Temp%16;
    131. 	Temp=DS1302_ReadByte(DS1302_SECOND);
    132. 	DS1302_Time[5]=Temp/16*10+Temp%16;
    133. 	Temp=DS1302_ReadByte(DS1302_WEEK);
    134. 	DS1302_Time[6]=Temp/16*10+Temp%16;
    135. }

    DS1302.h

    1. #ifndef __DS1302_H__
    2. #define __DS1302_H__
    3.
    4. //外部可调用时间数组，索引0~6分别为年、月、日、时、分、秒、星期
    5. extern unsigned char DS1302_Time[];
    6.
    7. void DS1302_Init(void);
    8. void DS1302_WriteByte(unsigned char Addr,Data);
    9. unsigned char DS1302_ReadByte(unsigned char Addr);
    10. void DS1302_SetTime(void);
    11. void DS1302_ReadTime(void);
    12.
    13. #endif

    4.1 读写显示时间  main.c

    1. #include
    2. #include "LCD1602.h"
    3. #include "DS1302.h"
    4.
    5. void main()
    6. {
    7. 	LCD_Init();		//LCD1602 液晶显示屏初始化
    8. 	DS1302_Init();	//DS1302 时钟初始化
    9. 	LCD_ShowString(1,1,"    -  -   W: ");//静态字符初始化显示
    10. 	LCD_ShowString(2,1,"    :  :  ");
    11.
    12. 	DS1302_SetTime();//设置时间
    13.
    14. 	while(1)
    15. 	{
    16. 		DS1302_ReadTime();//读取时间
    17. 		LCD_ShowNum(1,1,DS1302_Time[0]+2000,4);//显示年
    18. 		LCD_ShowNum(1,6,DS1302_Time[1],2);//显示月
    19. 		LCD_ShowNum(1,9,DS1302_Time[2],2);//显示日
    20. 		LCD_ShowNum(2,3,DS1302_Time[3],2);//显示时
    21. 		LCD_ShowNum(2,6,DS1302_Time[4],2);//显示分
    22. 		LCD_ShowNum(2,9,DS1302_Time[5],2);//显示秒
    23. 		LCD_ShowNum(1,14,DS1302_Time[6],1);//显示星期
    24. 	}
    25. }
    26.

    4.2 手动设置时间、重新上电显示最后设置的时间 main.c

    1. #include
    2. #include "LCD1602.h"
    3. #include "DS1302.h"
    4. #include "Key.h"
    5. #include "Timer1.h"
    6. unsigned char KeyNum,MODE,TimeSetSelect,TimeSetFlashFlag;
    7. /**
    8.  * 函    数：显示时间
    9.  * 参    数：无
    10.  * 返 回 值：无
    11.  */
    12. void TimeShow(void)//时间显示功能
    13. {
    14. 	DS1302_ReadTime();//读取时间
    15. 	LCD_ShowNum(1,1,DS1302_Time[0]+2000,4);//显示年
    16. 	LCD_ShowNum(1,6,DS1302_Time[1],2);//显示月
    17. 	LCD_ShowNum(1,9,DS1302_Time[2],2);//显示日
    18. 	LCD_ShowNum(2,3,DS1302_Time[3],2);//显示时
    19. 	LCD_ShowNum(2,6,DS1302_Time[4],2);//显示分
    20. 	LCD_ShowNum(2,9,DS1302_Time[5],2);//显示秒
    21. 	LCD_ShowNum(1,14,DS1302_Time[6],1);//显示星期
    22. }
    23.
    24. /**
    25.  * 函    数：设置时间
    26.  * 参    数：无
    27.  * 返 回 值：无
    28.  */
    29. void TimeSet(void)//时间设置功能
    30. {
    31. 	if(KeyNum==2)//按键2按下
    32. 	{
    33. 		TimeSetSelect++;//设置选择位加1
    34. 		TimeSetSelect%=7;//越界清零
    35. 	}
    36. 	if(KeyNum==4)//按键3按下
    37. 	{
    38. 		DS1302_Time[TimeSetSelect]++;//时间设置位数值加1
    39. 		if(DS1302_Time[0]>99){DS1302_Time[0]=0;}//年越界判断
    40. 		if(DS1302_Time[1]>12){DS1302_Time[1]=1;}//月越界判断
    41. 		if( DS1302_Time[1]==1 || DS1302_Time[1]==3 || DS1302_Time[1]==5 || DS1302_Time[1]==7 ||
    42. 			DS1302_Time[1]==8 || DS1302_Time[1]==10 || DS1302_Time[1]==12)//日越界判断
    43. 		{
    44. 			if(DS1302_Time[2]>31){DS1302_Time[2]=1;}//大月
    45. 		}
    46. 		else if(DS1302_Time[1]==4 || DS1302_Time[1]==6 || DS1302_Time[1]==9 || DS1302_Time[1]==11)
    47. 		{
    48. 			if(DS1302_Time[2]>30){DS1302_Time[2]=1;}//小月
    49. 		}
    50. 		else if(DS1302_Time[1]==2)
    51. 		{
    52. 			if(DS1302_Time[0]%4==0)
    53. 			{
    54. 				if(DS1302_Time[2]>29){DS1302_Time[2]=1;}//闰年2月
    55. 			}
    56. 			else
    57. 			{
    58. 				if(DS1302_Time[2]>28){DS1302_Time[2]=1;}//平年2月
    59. 			}
    60. 		}
    61. 		if(DS1302_Time[3]>23){DS1302_Time[3]=0;}//时越界判断
    62. 		if(DS1302_Time[4]>59){DS1302_Time[4]=0;}//分越界判断
    63. 		if(DS1302_Time[5]>59){DS1302_Time[5]=0;}//秒越界判断
    64. 		if(DS1302_Time[6]>6){DS1302_Time[6]=0;}//星期越界判断
    65. 	}
    66. 	if(KeyNum==3)//按键3按下
    67. 	{
    68. 		DS1302_Time[TimeSetSelect]--;//时间设置位数值减1
    69. 		if(DS1302_Time[0]<0){DS1302_Time[0]=99;}//年越界判断
    70. 		if(DS1302_Time[1]<1){DS1302_Time[1]=12;}//月越界判断
    71. 		if( DS1302_Time[1]==1 || DS1302_Time[1]==3 || DS1302_Time[1]==5 || DS1302_Time[1]==7 ||
    72. 			DS1302_Time[1]==8 || DS1302_Time[1]==10 || DS1302_Time[1]==12)//日越界判断
    73. 		{
    74. 			if(DS1302_Time[2]<1){DS1302_Time[2]=31;}//大月
    75. 			if(DS1302_Time[2]>31){DS1302_Time[2]=1;}
    76. 		}
    77. 		else if(DS1302_Time[1]==4 || DS1302_Time[1]==6 || DS1302_Time[1]==9 || DS1302_Time[1]==11)
    78. 		{
    79. 			if(DS1302_Time[2]<1){DS1302_Time[2]=30;}//小月
    80. 			if(DS1302_Time[2]>30){DS1302_Time[2]=1;}
    81. 		}
    82. 		else if(DS1302_Time[1]==2)
    83. 		{
    84. 			if(DS1302_Time[0]%4==0)
    85. 			{
    86. 				if(DS1302_Time[2]<1){DS1302_Time[2]=29;}//闰年2月
    87. 				if(DS1302_Time[2]>29){DS1302_Time[2]=1;}
    88. 			}
    89. 			else
    90. 			{
    91. 				if(DS1302_Time[2]<1){DS1302_Time[2]=28;}//平年2月
    92. 				if(DS1302_Time[2]>28){DS1302_Time[2]=1;}
    93. 			}
    94. 		}
    95. 		if(DS1302_Time[3]<0){DS1302_Time[3]=23;}//时越界判断
    96. 		if(DS1302_Time[4]<0){DS1302_Time[4]=59;}//分越界判断
    97. 		if(DS1302_Time[5]<0){DS1302_Time[5]=59;}//秒越界判断
    98. 		if(DS1302_Time[6]<0){DS1302_Time[6]=6;}//星期越界判断
    99. 	}
    100. 	//更新显示，根据TimeSetSelect和TimeSetFlashFlag判断可完成闪烁功能
    101. 	if(TimeSetSelect==0 && TimeSetFlashFlag==1){LCD_ShowString(1,3,"  ");}
    102. 	else {LCD_ShowNum(1,3,DS1302_Time[0],2);}
    103. 	if(TimeSetSelect==1 && TimeSetFlashFlag==1){LCD_ShowString(1,6,"  ");}
    104. 	else {LCD_ShowNum(1,6,DS1302_Time[1],2);}
    105. 	if(TimeSetSelect==2 && TimeSetFlashFlag==1){LCD_ShowString(1,9,"  ");}
    106. 	else {LCD_ShowNum(1,9,DS1302_Time[2],2);}
    107. 	if(TimeSetSelect==3 && TimeSetFlashFlag==1){LCD_ShowString(2,3,"  ");}
    108. 	else {LCD_ShowNum(2,3,DS1302_Time[3],2);}
    109. 	if(TimeSetSelect==4 && TimeSetFlashFlag==1){LCD_ShowString(2,6,"  ");}
    110. 	else {LCD_ShowNum(2,6,DS1302_Time[4],2);}
    111. 	if(TimeSetSelect==5 && TimeSetFlashFlag==1){LCD_ShowString(2,9,"  ");}
    112. 	else {LCD_ShowNum(2,9,DS1302_Time[5],2);}
    113. 	if(TimeSetSelect==6 && TimeSetFlashFlag==1){LCD_ShowString(1,14," ");}
    114. 	else {LCD_ShowNum(1,14,DS1302_Time[6],1);}
    115. }
    116. void main()
    117. {
    118. 	LCD_Init();		//LCD1602 液晶显示屏初始化
    119. 	DS1302_Init();	//DS1302 时钟初始化
    120. 	Timer1_Init();	//初始化定时器
    121. 	LCD_ShowString(1,1,"    -  -   W: ");//静态字符初始化显示
    122. 	LCD_ShowString(2,1,"    :  :  ");
    123.
    124.
    125. 	while(1)
    126. 	{
    127. 		KeyNum=Key();//读取键码
    128. 		if(KeyNum==1)//按键1按下
    129. 		{
    130. 			if(MODE==0){MODE=1;TimeSetSelect=0;}//功能切换
    131. 			else if(MODE==1){MODE=0;DS1302_SetTime();}//保存设置的时间
    132. 		}
    133. 		switch(MODE)//根据不同的功能执行不同的函数
    134. 		{
    135. 			case 0:TimeShow();break;	//0 显示模式
    136. 			case 1:TimeSet();break;		//1 设置模式
    137. 		}
    138. 	}
    139. }
    140.
    141.
    142. void Timer1_Routine() interrupt 1
    143. {
    144. 	static unsigned int T0Count;
    145. 	TL0 = 0x18;		//设置定时初值
    146. 	TH0 = 0xFC;		//设置定时初值
    147. 	T0Count++;
    148. 	if(T0Count>=500)//每500ms进入一次
    149. 	{
    150. 		T0Count=0;
    151. 		TimeSetFlashFlag=!TimeSetFlashFlag;//闪烁标志位取反
    152. 	}
    153. }

    Timer1.c

    1. #include
    2.   /**
    3.    * 函    数：定时器0初始化，1毫秒@12.000MHz
    4.    * 参    数：无
    5.    * 返 回 值：无
    6.    */
    7. void Timer1_Init(void)
    8. {
    9. 	TMOD &= 0xF0;		//设置定时器模式
    10. 	TMOD |= 0x01;		//设置定时器模式
    11. 	TL0 = 0x18;			//设置定时初值
    12. 	TH0 = 0xFC;			//设置定时初值
    13. 	TF0 = 0;			//清除TF0标志
    14. 	TR0 = 1;			//定时器0开始计时
    15. 	ET0=1;				//允许时钟1中断
    16. 	EA=1;				//打开总中断
    17. 	PT0=0;				//优先级设置为最高（0-3）
    18. }
    19.
    20. /*定时器中断函数模板  关联较多，直接将其写入mian.c 中
    21. void Timer1_Routine() interrupt 1
    22. {
    23. 	static unsigned int T0Count;
    24. 	TL0 = 0x18;		//设置定时初值
    25. 	TH0 = 0xFC;		//设置定时初值
    26. 	T0Count++;
    27. 	if(T0Count>=1000)
    28. 	{
    29. 		T0Count=0;
    30.
    31. 	}
    32. }
    33. */

     Timer1.h

    1. #ifndef __TIMER1_H__
    2. #define __TIMER1_H__
    3.
    4. void Timer1_Init(void);
    5.
    6. #endif

    五，代码编译、下载到51单片机

    代码编译请参考

    《51单片机STC89C52RC——代码编译-CSDN博客》

    代码下载请参考

    《51单片机STC89C52RC——STCAI-ISP代码下载-CSDN博客》

    ​

  • 相关阅读:
    软件产品确认测试包括哪些方面
    java计算机毕业设计springboot+vue留学服务管理平台系统(源码+系统+mysql数据库+Lw文档）
    MySQL导入导出、视图、索引、执行计划
    TSC2012HYDT双向电流感应放大器芯片中文资料规格书PDF数据手册引脚图参数概述
    Flask 的 ORM 模型 - 概述
    Doris 集群的手动部署
    【数据治理】2021年 中国数据治理行业：全链产业图谱梳理
    Android 12(S) 图像显示系统 - BufferQueue的工作流程（十）
    Jenkins nginx自动化构建前端vue项目
    IDA Pro与x64dbg联动调试记录
  • 原文地址：https://blog.csdn.net/oopxiajun2011/article/details/139983492
