基于51单片机的电子秤LCD1602液晶显示( proteus仿真+程序+设计报告+讲解视频）
基于51单片机电子秤LCD显示( proteus仿真+程序+设计报告+讲解视频）仿真图proteus8.9及以上
程序编译器：keil 4/keil 5
编程语言：C语言
设计编号：S0083
1. 主要功能：
基于51单片机的电子秤proteus仿真设计
1.电子秤可以数字显示0g-499g间物体的重量，单位克(g)；
2.电子秤可以设置单价(元/克)可计算物品金额并实现金额累加，单价范围0.01-0.99元克。
3.通过LCD1602显示单价，物体重量，商品价格和总价；
4.矩阵按键设置单价，计价，价格累加，清零和去皮功能；
5.通过HX711高精度AD转换芯片读取压力传感器数值；
需注意仿真中51单片机芯片是兼容的，AT89C51,AT89C52是51单片机的具体型号，内核是一样的。相同的原理图里，无论stc还是at都一样，引脚功能都是一样的，程序是兼容的，芯片可以替换为STC89C52/STC89C51/AT89C52/AT89C51等51单片机芯片。
以下为本设计资料展示图：
2. 讲解视频：
讲解视频包含仿真运行讲解和代码讲解
基于51单片机电子秤LCD1602液晶proteus仿真+程序+报告+讲解
3. 仿真设计
打开仿真工程，双击proteus中的单片机，选择hex文件路径，然后开始仿真。

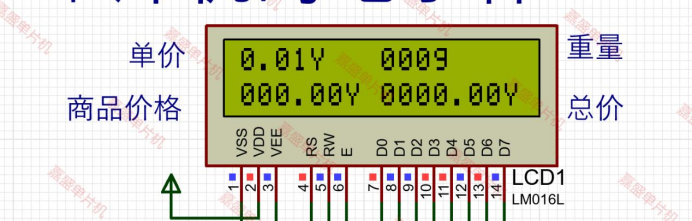

打开仿真工程，双击proteus中的单片机，选择hex文件路径，然后开始仿真。开始仿真后LCD显示当前商品单价，重量，和商品价格，总价。
通过点击矩阵键盘的数字按键可以设置单价，下图设置单价0.12元，通过滑动变阻器可以设置重量，下图设置重量为20g，设置玩按下计价按键即可显示当前商品价格为2.4元。
按下价格累加可以记录当前的商品价格，按下清零按键清除掉当前的商品价格和总价。
4. 程序代码
使用keil4或者keil5编译，代码有注释，可以结合视频理解代码含义。
LCD1602部分代码
#include "lcd1602.h" 完整代码见文章后面下载链接压缩包 void delay_uint(uint i) { while(i--); } /******************************************************************** * 名称 : write_com(uchar com) * 功能 : 1602命令函数 * 输入 : 输入的命令值 * 输出 : 无 ***********************************************************************/ void write_com(uchar com) { e=0; rs=0; rw=0; P0=com; delay_uint(20); e=1; delay_uint(20); e=0; } /******************************************************************** * 名称 : write_data(uchar dat) * 功能 : 1602写数据函数 * 输入 : 需要写入1602的数据 * 输出 : 无 ***********************************************************************/ void write_data(uchar dat) { e=0; rs=1; rw=0; P0=dat; delay_uint(20); e=1; delay_uint(20); e=0; } /******************************************************************** * 名称 : write_string(uchar hang,uchar add,uchar *p) * 功能 : 改变液晶中某位的值，如果要让第一行，第五个字符开始显示"ab cd ef" ，调用该函数如下 write_string(1,5,"ab cd ef;") * 输入 : 行，列，需要输入1602的数据 * 输出 : 无 ***********************************************************************/ void write_string(uchar hang,uchar add,uchar *p) { if(hang==1) write_com(0x80+add); else write_com(0x80+0x40+add); while(1) { if(*p == '\0') break; write_data(*p); p++; } } /******************************************************************** * 名称 : init_1602() * 功能 : 初始化1602液晶 * 输入 : 无 * 输出 : 无 ***********************************************************************/ void init_1602() { write_com(0x38); //数据总线为8位，显示2行，5x7点阵 write_com(0x0c); //开显示，有光标，光标闪烁 write_com(0x06); //光标自动右移 delay_uint(1000); //等待设置完成 }- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
HX711代码：
#include"HX711.h" //k=1，A通道128，k=2,B通道32，k=3，A通道64 ulong HX711_read(uchar k) { ulong count; uchar i; HX_SCK=0;//使能 count=0; while(HX_SDA);//等待转换结束 for(i=0;i<24;i++) { HX_SCK=1; count<<=1; HX_SCK=0; if(HX_SDA) count++; } switch(k) { case 1:HX_SCK=1;HX_SCK=0;break; case 2:HX_SCK=1;HX_SCK=0;HX_SCK=1;HX_SCK=0;break; case 3:HX_SCK=1;HX_SCK=0;HX_SCK=1;HX_SCK=0;HX_SCK=1;HX_SCK=0;break; } //count^=0x800000; return(count); }- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
主函数：
#include "reg51.h" #include "HX711.h" #include "lcd1602.h" uint press=0;//压力 uchar time=0; uint qupi=0;//去皮记录 uchar money=1;//单价 unsigned long all=0,sum=0;//价格+总价 uchar disp1[]="0.01Y 000g";//单价+重量 uchar disp2[]="000.00Y 0000.00Y";//金额+总价 uchar key_scan()//按键检测 { uchar i,j; i=0; j=0; P1=0x0f; if(P1!=0x0f) //检测有无按下 { switch(P1)//检测行 { case 0x0e:i=1;break; case 0x0d:i=5;break; case 0x0b:i=9;break; case 0x07:i=13; } P1=0xf0; switch(P1)//检测列 { case 0xe0:j=0;break; case 0xd0:j=1;break; case 0xb0:j=2;break; case 0x70:j=3; } while(P1!=0xf0);//等待按键松开 } return i+j; } //主函数 void main() { uchar k=0; init_1602(); TMOD|=0X01; TH0=0X3C; TL0=0XB0; ET0=1;//打开定时器0中断允许 EA=1;//打开总中断 TR0=1;//打开定时器 while(1) { k=key_scan();//按键检测 //去皮模式 if(k==4)//去皮 { if(qupi==0){//去皮 qupi=press; }else{ qupi=0;//取消去皮 } } //设置商品价格 if((k>4)&&(k<=14)) { money=money%10; money=money*10+k-5; } if(k==1)//OK { all=press; all=all*money; } if(k==2)//累加 { sum=sum+all; } if(k==3)//清零 { sum=0; all=0; } } } //定时器0中断 void Timer0() interrupt 1 { unsigned long i=0; if(time<10)//测量 time++; else { time=0; i=HX711_read(1); if(i>0x007fffff) i=0; press=500*i/0x007fffff; //重量折算。最大范围是500g press=press-qupi; //显示 disp1[2]=money/10+0x30; disp1[3]=money%10+0x30; disp1[8]=press/100+0x30; disp1[9]=press%100/10+0x30; disp1[10]=press%10+0x30; disp2[0]=all/10000+0x30; disp2[1]=all%10000/1000+0x30; disp2[2]=all%1000/100+0x30; disp2[4]=all%100/10+0x30; disp2[5]=all%10+0x30; disp2[8]= sum/100000+0x30; disp2[9]= sum%100000/10000+0x30; disp2[10]=sum%10000/1000+0x30; disp2[11]=sum%1000/100+0x30; disp2[13]=sum%100/10+0x30; disp2[14]=sum%10+0x30; write_string(1,0,disp1); write_string(2,0,disp2); } TH0=0X3C; TL0=0XB0; }- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
- 101
- 102
- 103
- 104
- 105
- 106
- 107
- 108
- 109
- 110
- 111
- 112
- 113
- 114
- 115
- 116
- 117
- 118
- 119
- 120
- 121
- 122
- 123
- 124
- 125
- 126
- 127
- 128
5. 设计报告
8066字设计报告，内容包括硬件设计、软件设计、软硬件框图、调试等
随着现代嵌入式技术的持续进步和实际应用场景的日益丰富，基于单片机设计的电子秤系统因其卓越的性能特点，在多个领域展现出了广泛的应用价值。尤其在商业零售、实验室精密测量以及日常家庭生活中，这些紧凑且高效的电子秤设备以其高精度测量能力、小巧便携的体积以及直观简洁的操作界面赢得了市场的青睐。它们能够精确地量化物体重量，并以数字形式清晰显示，同时具备灵活的价格设定机制，可适应不同商品的计价需求，单价范围从0.01元/克至0.99元/克不等，实现动态的商品价格计算及多次称量后的金额累加功能，大大提升了交易效率与用户体验。
本课程设计项目正是立足于这一技术背景和发展趋势，旨在通过选取经典的51系列单片机作为核心控制器单元，利用其强大的数据处理能力和丰富的外围接口支持，构建一款融合了多重实用功能的电子秤仿真模型。结合Proteus这一业界领先的电路仿真平台，我们将从硬件原理图的设计到软件程序的编写进行全面实践，确保模拟出真实环境中电子秤的各项操作流程和技术指标。
6. 设计资料内容清单&&下载链接
资料设计资料包括仿真，程序代码、讲解视频、功能要求、设计报告、软硬件设计框图等。
0、常见使用问题及解决方法–必读！！！！
1、程序
2、proteus仿真
3、功能要求
4、软硬件流程图
5、开题报告
6、设计报告
7、原理图
8、讲解视频
Altium Designer 安装破解
KEIL+proteus 单片机仿真设计教程
KEIL安装破解
Proteus元器件查找
Proteus安装
Proteus简易使用教程
单片机学习资料
相关数据手册
答辩技巧
设计报告常用描述
鼠标双击打开查找嘉盛单片机51 STM32单片机课程毕业设计.url
资料下载链接：
-
