前言

以前文章《C++ OpenCV检测并提取数字华容道棋盘》中有部分是用到了透视变换，不过因为在自己适应边缘检测中，有些图片干扰项太多，导致想要的东西提取不出来，于是这篇就是做了一个手动载取位置来做透视变换的小练习。

实现效果

从上图中可以看出，手动点击4个位置点画的蓝色四边形框后，针对这个图像做了透视变换的效果，也是最终想要的结果，接下来就看看怎么实现的。

微卡智享

关键问题的Q&A

实现手动点击截取图像进行透视变换注意点？

A

1. 鼠标事件，每切换图像时需要保证定义的Point2f指针都要初始化清零，这样在点击的时候可以自己判断给哪一个点赋值了。

2. 当4个点都完成后，需要根据点的位置采用欧式距离计算矩形的宽度和高度。

3. 需要注意点击的顺序，现在做的都是从左上顺时针方向开始点击的，如果不是按照这个方案，透视变换会有问题，当时源码中CvUtils类中有一个以前写的排序的函数，不过这里没用到。

代码实现

微卡智享

main.cpp代码

#pragma once
#include
#include
#include "../../Utils/CvUtils.h"




using namespace std;
using namespace cv;


//设置图片所以路径
String FilePaths = "D:/Business/DemoTEST/CPP/OpenCVDemoCpp/OpenCVSplitImage/pic";
//获取目录下的所有文件
vector files;




//鼠标回调函数
void onMouse(int event, int x, int y, int flags, void* ustc);


Mat src;
Mat srccopy; //用于拷贝出的源图像
string showsrc = "图像";
int imgindex = 0;
//设置透视变换的点
Point2f vertices[4];




//给透视变换点进行赋值,返回值为3时,说明4个点都已经赋值了，可以进行下一步操作
int setPerspectivePoint(Point2f* vts, int x, int y, bool isinit = false);




int main(int argc, char** argv) {
  glob(FilePaths, files);


  if (files.size() <= 0) {
    cout << "找不到图片文件" << endl;
    waitKey(0);
    return -1;
  }


  //初始化透视变换的点
  setPerspectivePoint(vertices, 0, 0, true);


  //关闭所有显示窗口
  destroyAllWindows();


  cout << "srcindex:" << imgindex << endl;
  String file = files[imgindex];
  src = imread(file);
  CvUtils::MatResize(src);
  CvUtils::SetShowWindow(src, showsrc, 50, 20);
  imshow(showsrc, src);
  //复制下源图
  src.copyTo(srccopy);


  //设置鼠标响影事件
  setMouseCallback(showsrc, onMouse);


  waitKey(0);


  return 0;
}




void onMouse(int event, int x, int y, int flags, void* ustc)
{
  //鼠标左键按下
  if (event == EVENT_LBUTTONUP)
  {
    //设置选择的点
    int ptindex = setPerspectivePoint(vertices, x, y);


    //在图像上画出点击位置
    circle(src, Point(x, y), 3, Scalar(255, 0, 0), -1);
    //选中的点进行画线
    if (ptindex > 0 && ptindex <= 3) {
      line(src, vertices[ptindex], vertices[ptindex - 1], Scalar(255, 0, 0), 3);
      //当是最后一个点时和起始点进行画线连接
      if (ptindex == 3) {
        line(src, vertices[ptindex], vertices[0], Scalar(255, 0, 0), 3);
      }
    }


    imshow(showsrc, src);


    if (ptindex == 3) {
      //根据最小矩形和多边形拟合的最大四个点计算透视变换矩阵
      Point2f rectPoint[4];
      //计算旋转矩形的宽和高
      float rWidth = CvUtils::CalcPointDistance(vertices[0], vertices[1]);
      float rHeight = CvUtils::CalcPointDistance(vertices[1], vertices[2]);
      //计算透视变换的四个顶点
      rectPoint[0] = Point2f(0, 0);
      rectPoint[1] = rectPoint[0] + Point2f(rWidth, 0);
      rectPoint[2] = rectPoint[1] + Point2f(0, rHeight);
      rectPoint[3] = rectPoint[0] + Point2f(0, rHeight);




      //计算透视变换矩阵
      Mat warpmatrix = getPerspectiveTransform(vertices, rectPoint);
      Mat resultimg;
      //透视变换
      warpPerspective(srccopy, resultimg, warpmatrix, resultimg.size(), INTER_LINEAR);


      //载取透视变换后的图像显示出来
      Rect cutrect = Rect(rectPoint[0], rectPoint[2]);
      Mat cutMat = resultimg(cutrect);


      CvUtils::SetShowWindow(cutMat, "cutMat", 600, 20);
      imshow("cutMat", cutMat);
    }


  }
  else if (event == EVENT_RBUTTONUP) {
    //初始化透视变换的点
    setPerspectivePoint(vertices, 0, 0, true);


    imgindex++;
    if (imgindex < files.size()) {
      //关闭所有显示窗口
      destroyAllWindows();


      cout << "srcindex:" << imgindex << endl;
      String file = files[imgindex];
      src = imread(file);
      CvUtils::MatResize(src);
      CvUtils::SetShowWindow(src, showsrc, 50, 20);
      imshow(showsrc, src);


      //复制下源图
      src.copyTo(srccopy);


      //设置鼠标响影事件
      setMouseCallback(showsrc, onMouse);
    }
    waitKey(0);
  }
}




//给透视变换点进行赋值,返回值为true时,说明4个点都已经赋值了，可以进行下一步操作
int setPerspectivePoint(Point2f* vts, int x, int y, bool isinit)
{
  int res = 0;
  if (isinit) {
    for (int i = 0; i < 4; ++i) {
      vts[i].x = -1.0f;
      vts[i].y = -1.0f;
    }
  }
  else {
    for (int i = 0; i < 4; ++i) {
      if (vts[i].x == -1.0f && vts[i].y == -1.0f) {
        res = i;
        vts[i].x = x;
        vts[i].y = y;
        break;
      }
    }
  }
  return res;
}

01

初始化Point2f点和赋值

这里用一个函数实现了，加了一个isinit的bool项，当为true直接将Point2f的指针全部赋值为-1.0f，如果是鼠标点击时会自动判断给第一个点赋值，并返回当前的位置数。

02

鼠标点击事件

当点击左键时，调用上面的函数获取到当前赋值的点，然后在当前点上画上和上一点的连线，如果是最后一个点，则除了和上一点连线，还要和起始点进行连线。

当ptindex返回值为3时，说明4个点都已经赋值了，这时就进入透视变换的操作。其中CalcPointDistance用于计算矩形的宽和高。

通过欧式距离计算了长度，CvUtils中还有一些别的通过函数，完整源码在文章最后可以看到。

点击鼠标右键后就跳转到指定文件夹下下一张图片，并初始化需要透视变换的选择点。这样一个手动截取图像进行透视变换的小Demo就完成了。

源码地址

https://github.com/Vaccae/OpenCVDemoCpp.git

点击阅读原文可以看到“码云”的代码地址

完

往期精彩回顾

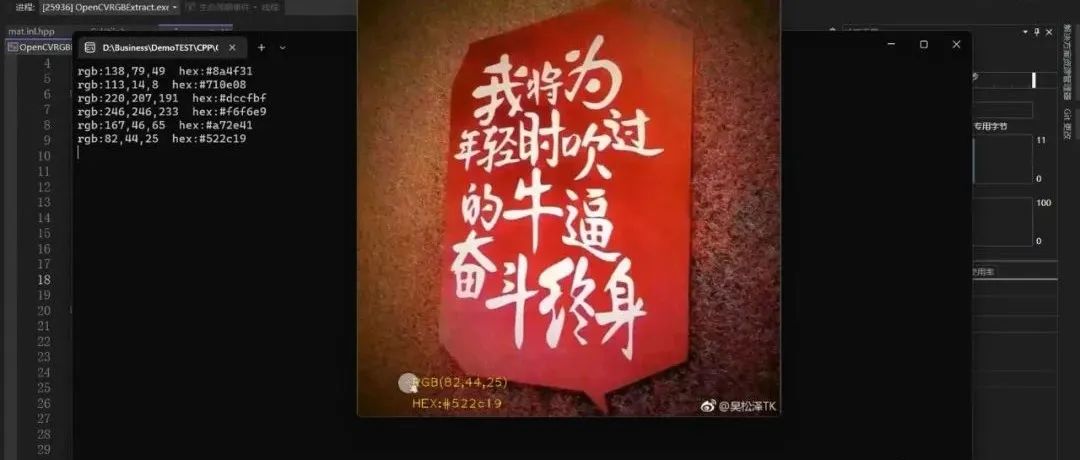

使用OpenCV做个简单的颜色提取器

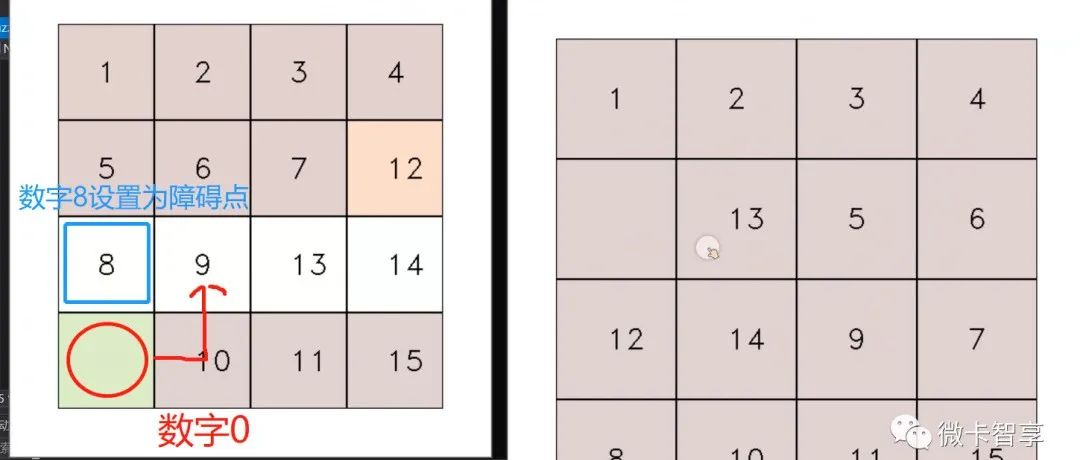

趣玩算法--OpenCV华容道AI自动解题
