工业智能网关BL110应用之五十一： 数据上传云金鸽MQTT的配置

金鸽MQTT的配置

工业智能网关BL110数据上传云金鸽MQTT平台

操作步骤：（1）双击“金鸽MQTT”弹出金鸽MQTT配置框。（2）点击启用按钮，启用金鸽MQTT。默认：关闭。灰色表示：不启用，绿色表示：启用。（3）服务器IP/域名：http://1883.dtuip.com，默认填写好，不需要填写。（4）端口：1883，默认填写好，不需要填写。（5）客户端ID：填写金鸽平台的序列号，需要联系销售提供序列号。（6）用户名：MQTT，默认填写好，不需要填写。（7）密码：MQTTPW，默认填写好，不需要填写。（8）订阅主题：填写格式：金鸽平台的序列号/+，需要联系销售提供序列号。（9）发布主题：填写金鸽平台的序列号，需要联系销售提供序列号。（10）上传周期：数据定时发布间隔时间，默认30S。（11）MQTT数据补传：金鸽云此功能暂未开放。（12）选择数据点上传：在配置框右边的方框内选择要上传的数据点，默认空白表示全部上传。（13）点击“确定”，确定金鸽MQTT的配置。（14）点击“写入配置”，网关设备重启后，金鸽MQTT才启用。重新打开配置软件登录设备，可以在基本信息页面可以看到“金鸽MQTT上线状态”的提示灯是红色，表示金鸽MQTT已连接上。最右边显示从机设备在线的状态。

在金鸽云上查看数据

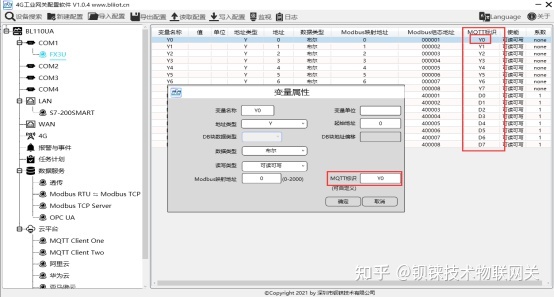

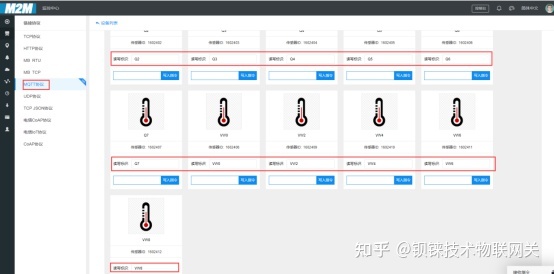

在平台上先配置数据点，在配置数据点的标识符，标识符与配置软件的MQTT标识一致。部分数据点配置如下。如：采集S7-200SMART数据点VW0，在配置软件上的MQTT标识为“VW0”，则金鸽云上读写标识要为“VW0”。

工业智能网关BL110数据上传云金鸽MQTT平台

工业智能网关BL110数据上传云金鸽MQTT平台

工业智能网关BL110数据上传云金鸽MQTT平台

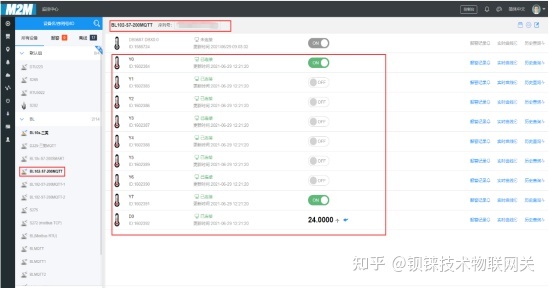

采集到的数据点的值如下：

工业智能网关BL110数据上传云金鸽MQTT平台

工业智能网关BL110数据上传云金鸽MQTT平台

工业智能网关BL110数据上传云金鸽MQTT平台

数据下发

以控制FX3U的Y6为例

工业智能网关BL110数据上传云金鸽MQTT平台

工业智能网关BL110数据上传云金鸽MQTT平台

金鸽MQTT的数据格式

MQTT Client One 和MQTT Client Two的“KingPigeon”JSON数据格式和金鸽MQTT的数据格式一样详情如下

1）设备发布消息中有效载荷数据格式

注：

//读写标识：字符为"flag"，其后为"数据点的MQTT标识符"，添加数据点时填写的MQTT标识符，可以自主定义。

//数据类型及值：根据类型分为：

1、布尔量数据：字符为"switcher"，其后为0或1（0代表断开，1代表闭合）。

2、数值型数据：字符为"value"，其后为具体数值。

3、GPS定位数据：GPS纬度字符为"lat"，其后为"具体数值"

GPS经度字符为"lng"，其后为"具体数值"

//报警、恢复标识：字符为"state"，其后为"alarm"或"recovery"（alarm代表报警数据，recovery代表报警恢复数据）。

//网关名称标识：字符为"gateway_indentify"，其后为"网关的名称"。

//时间标识：字符为"time"，其后为"具体的上报时间戳"。

//时间标识：字符为"addtime"，其后为"网关的时间"。

//重传标识：字符为"retransmit"，其后为"enable"。

网络掉线期间采集到的数据会暂存在设备，在网络恢复时重新发布，用“retransmit”字段标识，表示历史数据。（需要在配置界面上启用数据补传）

2）设备订阅消息中有效载荷数据格式

注：

//平台传感器Id：字符为"sensorsId"，其后为Id号（Id由平台自动生成），自建平台不用关心该项。

//数据类型及值：根据类型分为：

1、开关型数据：字符为"switcher"，其后为"0"或"1"（0代表断开，1代表闭合）

2、数值型数据：字符为"value"，其后为"具体数值"

//读写标识：字符为"flag"，其后为"代表数据点的MQTT标识"。

//平台下行报文标识：字符为"down"，其后为"down"，代表此为平台下行数据。

注意：布尔量下发值不带双引号，数值型下发的值要带双引号。
