安卓12系统RK3588开发板接口介绍







主要参数

CPU：ROCKCHIP RK3588 八核A76+A55

主频： 八核处理器，A76四核+A55四核，主频2GHz

内存： 8GB(最高可支持32GB)

存储器： 32GB

电源管理芯片： 使用 RK806-1，支持动态调频等

GPU：集成Mali G610 3D 四核GPU，支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.2，Vulkan 1.2，至少支持2路4K UI，流畅运行复杂的图形处理及游戏

NPU：支持INT4/INT8/INT16/FP16混合运算，运算能力最高达到6TOPS，支持基于TensorFlow/MXNet/PyTorch/Caffe等一些列的框架网络模型

多媒体：视频解码：

        8K@60fps H.265/H.264/VP9/AV1视频解码

        8K@30fps H.264 AVC/MVC视频解码

        4K@60fps AV1

        1080P@60fps MPEG-2/-1/VC-1/VP8

        视频编码：

        8K@30fps H.265/H.264

        可实现32路1080P@30fps编码和16路1080P@30fps编码

ISP：4800万像素ISP（图像信号处理器）

核心板参数

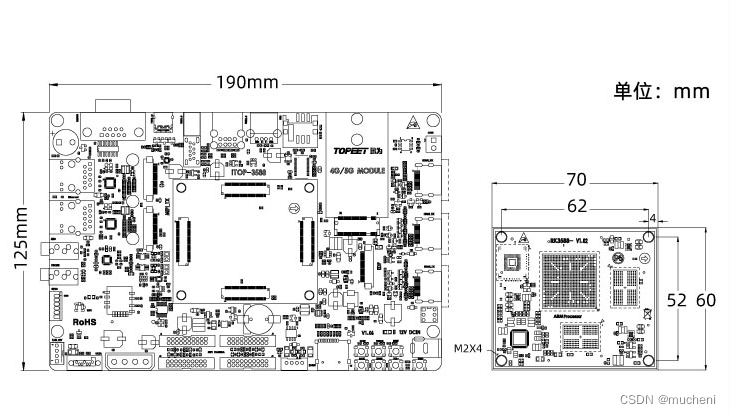

尺寸

核心板高度：连同连接器在内 0.26cm

连接器型号：80pin AXK5F80347YG AXK6F80347YG 0.5mm

连接器高度：1.5mm

储存温度：-10~40 度

工作温度：-20°C到+60°C度

系统支持：Android12系统，Linux系统

引脚扩展：引出脚多达320个，满足用户各类扩展需求

底板参数

尺寸

POWER：电直流电源输入接口,12V/2A电源输入

SWITCH： 电源开关

HDMI： 2路HDMI_TX高清输出接口，1路HDMI_RX高清输入

MIPI_TX： 2路

EDP： 1路

MINI PCIE2.0： 支持4G模块和5G模块

PCIE3.0接口： 1个M.2（PCIE3.0）

SIM卡槽： 1个

USB2.0： 3路

USB3.0： 1路

TYPE-C： 1路

串口： 1路RS232调试串口

网口： 2路1000Mbps以太网，RJ45接口

WIFI蓝牙： 支持

SATA3.0接口： 1个

SATA电源接口： SATA电源接口

MIPI CAMERA： 4路 MIPI-CSI接口

CAN： 1路

RS485： 1路

MIC： 支持MIC输入

PHONE： 支持耳机输出

BUZZER： 1个蜂鸣器

FAN接口： 1路

GPIO接口： 1路

TF卡： 1路

按键： 7个

RTC： 实时时钟
