NAT模式LVS负载均衡群集部署

目录

一、配置准备

二、LVS群集创建与管理

1.​部署共享存储（NFS服务器：192.168.131.20）

2.配置节点服务器（192.168.131.30、192.168.131.40）

Web-2（192.168.131.40）

 3.配置负载调度器（内网关 ens33：192.168.131.50，外网关 ens37：192.168.145.50)

 配置负载分配策略（NAT模式只要在服务器上配置，节点服务器不需要特殊配置）

测试

---

一、配置准备

LVS调度器作为Web 服务器池的网关，LVS具有两块网卡，分别连接内外网，使用轮询（rr）调度算法

二、LVS群集创建与管理

1.​部署共享存储（NFS服务器：192.168.131.20）

systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0

yum -y install nfs-utils rpcbind

systemctl start rpcbind.service
systemctl start nfs.service

systemctl enable nfs.service
systemctl enable rpcbind.service

mkdir /opt/wu
mkdir /opt/wxj

chmod 777 /opt/wu
chmod 777 /opt/wxj

vim /etc/exports
/usr/share *(ro,sync)
/opt/lic 192.168.131.0/24(rw,sync)
/opt/kiki 192.168.131.0/24(rw,sync)

exportfs -rv



2.配置节点服务器（192.168.131.30、192.168.131.40）

systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0

yum install httpd -y
systemctl start httpd.service
systemctl enable httpd.service

yum -y install nfs-utils rpcbind
showmount -e 192.168.131.20

systemctl start rpcbind
systemctl enable rpcbind

两台机器一样的配置

 挂载分享端内容

mount.nfs 192.168.131.20:/opt/wu /var/www/html

echo 'this is wu' > /var/www/html/index.html

cat /var/www/html/index.html

在nfs端查看同步后得内容

 修改网卡信息

重启网卡

Web-2（192.168.131.40）

mount.nfs 192.168.131.20:/opt/wxj /var/www/html

echo 'this is wxj' > /var/www/html/index.html

cat /var/www/html/index.html



在nfs端查看同步后得内容

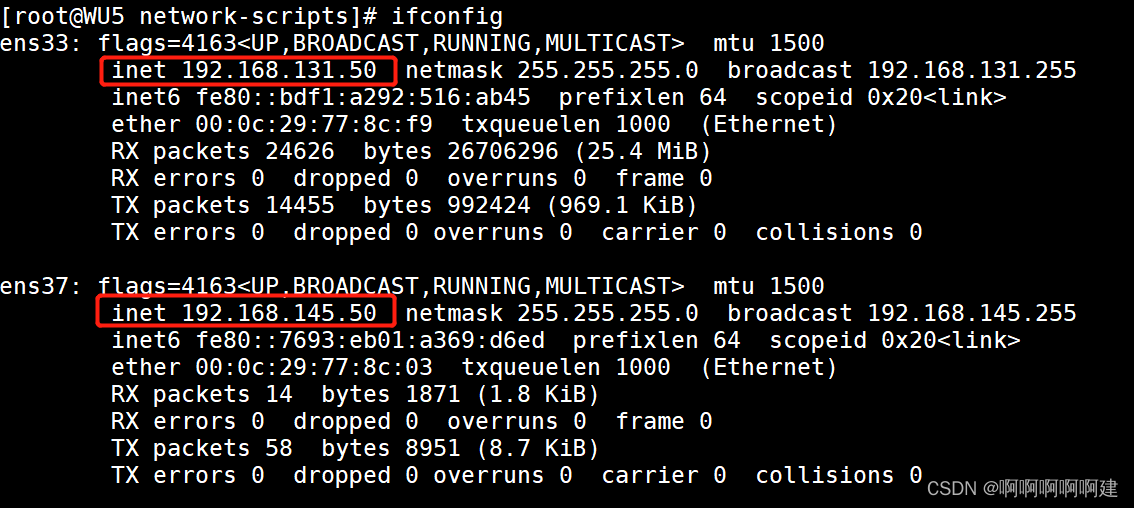

 3.配置负载调度器（内网关 ens33：192.168.131.50，外网关 ens37：192.168.145.50)

下载所需工具包并配置网卡

#下载工具包
yum install -y iptables iptables-utils
yum install -y ipvsadm

#修改网卡
vim /etc/sysconfig/network-scripts/ifcfg-ens33
vim /etc/sysconfig/network-scripts/ifcfg-ens37

#关闭防火墙和增强机制
systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0

 配置SNAT转发规则

vim /etc/sysctl.conf
net.ipv4.ip_forward = 1
或
echo '1' > /proc/sys/net/ipv4/ip_forward
sysctl -p

iptables -t nat -F
iptables -F
iptables -t nat -A POSTROUTING -s 192.168.131.0/24 -o ens37 -j SNAT --to-source 192.168.145.50

 加载LVS内核模块

modprobe ip_vs          #加载 ip_vs模块
cat /proc/net/ip_vs       #查看 ip_vs版本信息

 安装ipvsadm 管理工具

 启动服务前须保存负载分配策略

ipvsadm-save > /etc/sysconfig/ipvsadm
或
ipvsadm --save > /etc/sysconfig/ipvsadm

systemctl start ipvsadm.service

 配置负载分配策略（NAT模式只要在服务器上配置，节点服务器不需要特殊配置）

ipvsadm -C          #清除原有策略
ipvsadm -A -t 192.168.145.50:80 -s rr
ipvsadm -a -t 192.168.145.50:80 -r 192.168.131.30:80 -m
ipvsadm -a -t 192.168.145.50:80 -r 192.168.131.40:80 -m
ipvsadm           #启用策略

ipvsadm -ln         #查看节点状态，Masq代表 NAT模式
ipvsadm-save > /etc/sysconfig/ipvsadm           #保存策略

测试
