FPGA之旅设计99例之第六例-----动态数码管

一. 简介

这是FPGA之旅的第六个实例设计啦，驱动动态数码管，也是非常重要且基础的硬件电路。在数码管上，可以显示的字符有0-9和A-F，通过数码管，就可以将内部的相关信息直接显示出来，在学习初期使用的比较多，在课设中，一般利用数码管做数字时钟的比较多。其他例如可以显示DS18B20的温度数值和MPU6050传感器的ID值等等。

二. 硬件电路

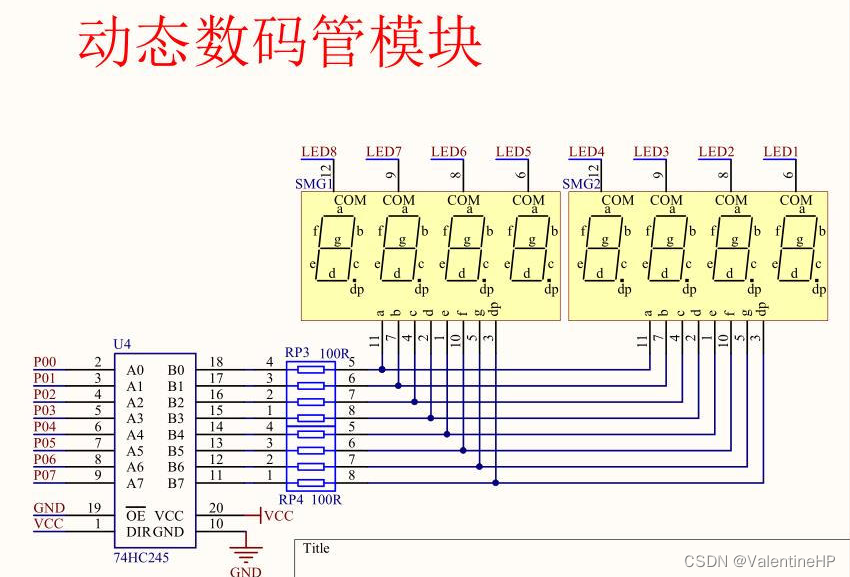

每个数码管共有八个LED灯，分别标号为a-f和dp(dp通常用作小数点)，点亮原理和普通的一样。从图中可以看到，八个数码管的八个LED灯连在了一起，进行了复用。这时候，通过上面的LED1-LED8片选来控制当前的数码管是否使能。使能了的数码管正常亮灭，没有使能的，始终处于灭的状态。

数码管共有两种接法，一种是共阴，即复用端给高电平，对应的LED亮，另外一种为共阳，即复用端给低电平，对应的LED亮

本实例使用的是共阳数码管。

三. Verilog代码实现—译码

当需要显示的字符为2的时候，很显然，并不能直接给这八个LED灯赋值为2，而是需要经过一个译码，将2转成数码管上显示2所对应的量。译码的过程也很容易，是个体力活，将2对应到数码管上，可以看到需要点亮的LED灯有:a,b,g,c,d，其余的LED灯均灭。如果按照{dp,g,f,e,d,c,b,a}排列组成一个byte的话，那么显示2对应的byte值为8’b1010_0100也就是0xA4，其余字符的译码也是如此。对应成代码如下(只译码了0-9)

module Decode(
	input[2:0]	 		 in_data,		//输入的数据
    output reg[7:0]	     out_data		//解码输出
);
always@(*)
begin
	case(in_data)
	'd0:	out_data <= 8'b1100_0000;
	'd1:    out_data <= 8'b1111_1001;
	'd2:    out_data <= 8'b1010_0100;
	'd3:	out_data <= 8'b1011_0000;
	'd4:	out_data <= 8'b1001_1001;
	'd5:	out_data <= 8'b1001_0010;
	'd6:	out_data <= 8'b1000_0010;
	'd7:	out_data <= 8'b1111_1000;
	'd8:	out_data <= 8'b1000_0000;
	'd9:	out_data <= 8'b1001_0000;
	default:	out_data <= 8'hff;
	endcase
end
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

这样就完成了一个译码的模块，将需要显示的数据输入这个模块即可。

四. Verilog代码显示–数码管显示

一个数码管显示的话，就将译码过后的数据，输出即可。动态数码管，什么是动态呢？当数码管的个数达到两个以上的时候，要想显示两个不同的字符的话，这个时候，就需要在数码管的片选端来回切换，利用视觉残留效应，可以在多个数码管上显示不同的信息，来回切换的过程记为动态。

假如我们需要显示四个数据在数码管上，

module Seg_scan(
	input	 			clk,
	input				rst,

    output reg[3:0]		sel,  //数码管片选，低电平选中
    output reg[7:0]		dig,  //数码管LED

    //经译码过后的数据
    input[7:0]		seg_data_0,
	input[7:0]		seg_data_1,
	input[7:0]		seg_data_2,
	input[7:0]		seg_data_3
);
parameter SCAN_FREQ = 100000;     //扫描频率
reg[30:0]	scan_cnt;
reg[3:0] 	scan_sel;     //扫描选择

always@(posedge clk or negedge rst)
begin
	if(rst == 1'b0)
		scan_cnt <= 'd0;
	else	if(scan_cnt >= SCAN_FREQ)
		scan_cnt <= 'd0;
	else
		scan_cnt <= scan_cnt + 1'b1;
end
//选择数码管
always@(posedge clk or negedge rst)
begin
	if(rst == 1'b0)
		scan_sel <= 'd0;
	else if(scan_cnt >= SCAN_FREQ)
		if(scan_sel >= 3'b100)
			scan_sel <= 3'b000;
		else
			scan_sel <= scan_sel + 1'b1;
end
always@(posedge clk or negedge rst)
begin
	if(rst == 1'b0)
		begin
				sel <= 4'b1111;
				dig <= 8'hff;
		end
	else
		case(scan_sel)
		3'b000:
			begin
				sel <= 4'b1101;
				dig <= seg_data_0;
			end
		3'b001:
			begin
				sel <= 4'b1110;
				dig <= seg_data_1;
			end
		3'b010:
			begin
				sel <= 4'b1011;
				dig <= seg_data_2;
			end
		3'b011:
			begin
				sel <= 4'b0111;
				dig <= seg_data_3;
			end
		3'b100:
			begin
				sel <= 4'b0000;
				dig <= 8'hff;
			end
		default
		begin
				sel <= 4'b1111;
				dig <= 8'hff;
		end
		endcase
end
endmodule
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79

五. testbeach编写

接下来就是编写测试模块了，这个模块也很容易，主要是看译码后的数据是否正确，二是数码管的片选端是否正常切换。

`timescale 1ns/1ps
module testbeach();
    reg     clk;
    reg     rst;
    reg[2:0]    in_data0;
    reg[2:0]    in_data1;
    reg[2:0]    in_data2;
    reg[2:0]    in_data3;

    wire[7:0]   dedata0;
    wire[7:0]   dedata1;
    wire[7:0]   dedata2;
    wire[7:0]   dedata3;

    wire[3:0]   sel;   //数码管片选
    wire[7:0]   dig;   //数码管数据


    always #50 clk <= ~clk;

    initial begin
        clk = 1'b0;
        rst = 1'b1;

        in_data0 <= 'd1;
        in_data1 <= 'd3;
        in_data2 <= 'd5;
        in_data3 <= 'd8;
        #100
        rst = 1'b0;
        #100
        rst = 1'b1;
    end
Decode DecodeHP1(
	.in_data        (in_data0),		//输入的数据
	.out_data       (dedata0)		//解码输出
);
Decode DecodeHP2(
	.in_data        (in_data1),		//输入的数据
	.out_data       (dedata1)		//解码输出
);
Decode DecodeHP3(
	.in_data        (in_data2),		//输入的数据
	.out_data       (dedata2)		//解码输出
);
Decode DecodeHP4(
	.in_data        (in_data3),		//输入的数据
	.out_data       (dedata3)		//解码输出
);
Seg_scan Seg_scanHP(
	.clk                (clk),
	.rst                (rst),
	.sel                (sel),
	.dig                (dig),

	.seg_data_0         (dedata0),
	.seg_data_1         (dedata1),
	.seg_data_2         (dedata2),
	.seg_data_3         (dedata3)
);
endmodule
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61

仿真波形如上图所示。可以看到片选和所译码给出的数据是一致的，也就是说我们的数码管可以正常显示啦。

欢迎关注微信公众号 回复 FPGA之旅设计99例之第六例 获取完整工程。
