【一、stm32cube使用LWIP测试注意事项及配置备忘(FreeRTOS)】LAN8720A

前言

必须先知道，cube配置lwip是个极其简单的事情，想复杂往往就真复杂了。
这里我的环境是(看着多，其实就是几个勾)

• cubeV6.3
• LWIPv2.1.2`
  • 默认开启DHCP，只插网线就好，本地ip和子网掩码这些不需要配置
• stm32f407ZGTx
• FreeRTOSv10.3.1
• CMSIS-RTOSv1.0.2

ETH外设配置

• PHY配置[必须正确]
• PHY地址配置[必须正确]
• MAC配置[可选]

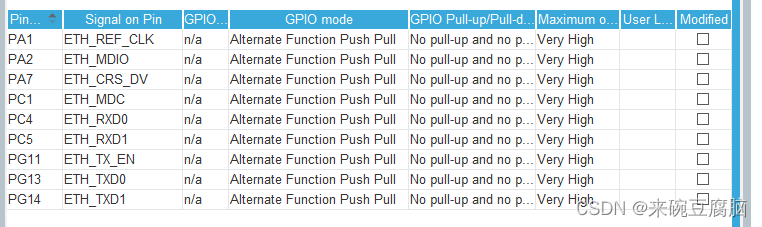

• GPIO配置[必须正确，检查RMII接口引脚是否和自己的一样，不一样要改过来]

直接选8742A这个，真方便啊。。。

RMII接口引脚会自动生成，但未必和我们实际使用的电路图引脚相同，不对的要改过来。另外一个复位引脚根据自己的IO配置成普通输出就好

*PHY复位代码添加

位置：main()->MX_FREERTOS_Init()->osThreadDef():创建的缺省任务StartDefaultTask()->MX_LWIP_Init()->netif_add()的形参函数: ethernetif_init()，这里也可以配置HOSTNAME->low_level_init()这里可以看到上面的MAC配置->HAL_ETH_Init()->HAL_ETH_MspInit()重于找到了，不想一层层往下找直接搜索HAL_ETH_MspInit就好了
然后添加三行代码，把复位引脚拉低50ms再置高就完成了
(注：代码块放置在用户代码区，这样下次cube生成后我们添加的代码还在)

LWIP配置

甚至不需要别的配置了。。
这时候插上网线应该就能在路由器的客户端里面看到连接了，只是主机名是个*号, 也可以看到开发板IP，主机ping开发板IP也可以ping通

HOSTNAME配置

这样默认会生成一个"lwip"的主机名，连接路由器可以看到
如果需要修改，
位置：main()->MX_FREERTOS_Init()->osThreadDef():创建的缺省任务StartDefaultTask()->MX_LWIP_Init()->netif_add()的形参函数: ethernetif_init()
改成需要的就好了

其他一些默认配置情况

• RAW API 默认未开启


• NETCONN API 默认已开启


• Socket API 默认已开启


另外注意：

• 测试收发时特别注意自己电脑的防火墙，可以先用局域网内其他电脑ping自己的电脑看看，ping不通先关闭自己的防火墙，电脑之间相互ping的通再测试开发板(我就是那个没关防火墙调试的人才。。)
