AUTOCAD——坐标轴固定、CAD使用环形阵列绘制图形

在使用CAD的时候，随着鼠标的缩放移动，左下角的坐标轴也会随之移动，操作时会觉得困扰，那么如何将坐标轴固定在左下角呢？

坐标轴移位

执行方式

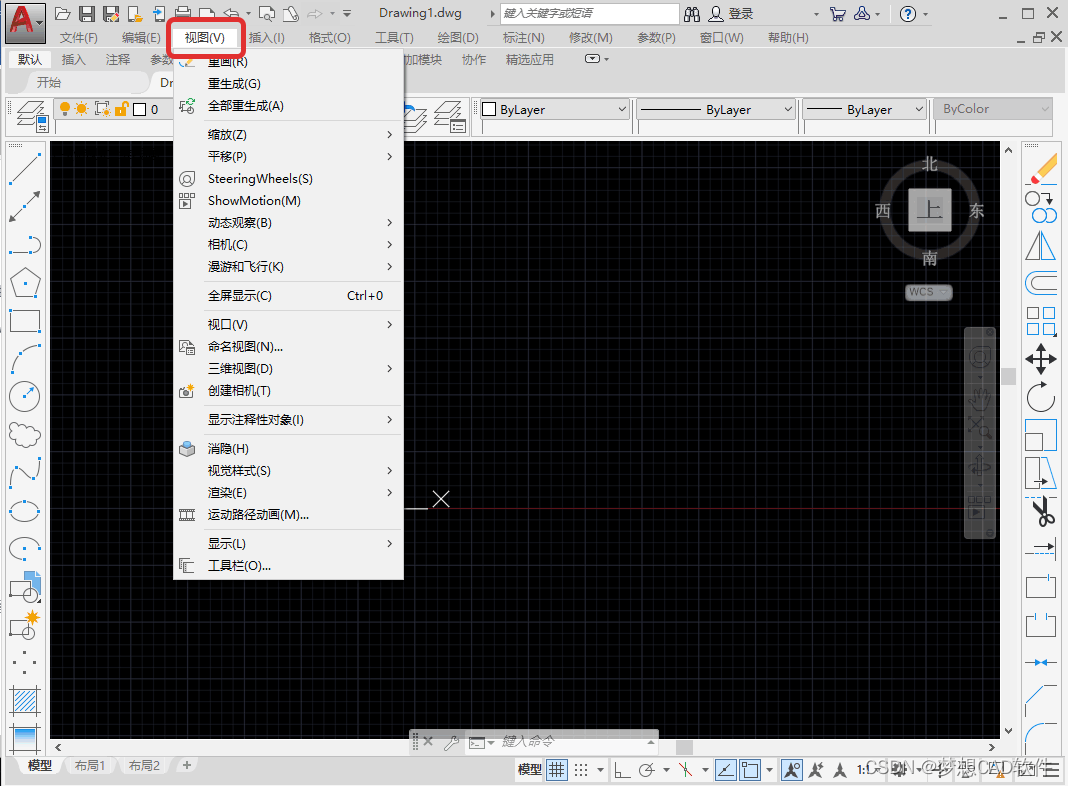

1.首先我们打开一个CAD文件，在菜单栏中选择“视图——显示”。

视图

显示

2. 接着选择子菜单中的“UCS图标”，将已选择的“原点”，点击取消，这样坐标轴图标就固定在左下角，不会随着鼠标移动而移动。

UCS图标

原点

固定在左下角

文章出自：CAD梦想画图官网

我们来用CAD梦想画图的阵列命令绘制一个图形。

目标对象

操作工具

操作系统：Windows10

CAD软件：CAD梦想画图

步骤

1.绘制四条尺寸辅助线，如下图所示：

绘制辅助线

2.以A点为圆心绘制直径38、65、85、100的圆，将直径为65的圆修改成辅助线的属性，如下图所示：

绘制圆

3.接着以直径为65的圆与斜线的交点为圆心画直径为15的圆，再使用直线命令连接两条直线段（黄色线段），如下图所示：

绘制直线

4.根据所需要的图形将对象进行修剪，如下图所示：

第一次修剪对象

5.框选直径为15的圆与黄色线段和相接的圆弧段，使用阵列命令，中心点为A点，如下图所示：

阵列参数

6.阵列完成后效果如下图所示：

阵列效果

7.最后修剪和标注尺寸，完成如下图所示：

完成绘制
