图解网络（三）——TCP篇01

3 TCP篇

3.1 TCP三次握手和四次挥手

TCP基本认识

序列号：在建立连接时由计算机生成的随机数作为其初始值，通过 SYN 包传给接收端主机，每发送一次数据，就「累加」一次该「数据字节数」的大小。用来解决网络包乱序问题。

确认应答号：指下一次「期望」收到的数据的序列号，发送端收到这个确认应答以后可以认为在这个序号以前的数据都已经被正常接收。用来解决丢包的问题。

控制位：

• ACK：该位为 1 时，「确认应答」的字段变为有效，TCP 规定除了最初建立连接时的 SYN 包之外该位必须设置为 1 。
• RST：该位为 1 时，表示 TCP 连接中出现异常必须强制断开连接。
• SYN：该位为 1 时，表示希望建立连接，并在其「序列号」的字段进行序列号初始值的设定。
• FIN：该位为 1 时，表示今后不会再有数据发送，希望断开连接。当通信结束希望断开连接时，通信双方的主机之间就可以相互交换 FIN 位为 1 的 TCP 段。

IP 层是「不可靠」的，它不保证网络包的交付、不保证网络包的按序交付、也不保证网络包中的数据的完整性。

如果需要保障网络数据包的可靠性，那么就需要由上层（传输层）的 TCP 协议来负责。

因为 TCP 是一个工作在传输层的可靠数据传输的服务，它能确保接收端接收的网络包是无损坏、无间隔、非冗余和按序的。

TCP 是面向连接的、可靠的、基于字节流的传输层通信协议。

• 面向连接：一定是「一对一」才能连接，不能像 UDP 协议可以一个主机同时向多个主机发送消息，也就是一对多是无法做到的；
• 可靠的：无论的网络链路中出现了怎样的链路变化，TCP 都可以保证一个报文一定能够到达接收端；
• 字节流：用户消息通过 TCP 协议传输时，消息可能会被操作系统「分组」成多个的 TCP 报文，如果接收方的程序如果不知道「消息的边界」，是无法读出一个有效的用户消息的。并且 TCP 报文是「有序的」，当「前一个」TCP 报文没有收到的时候，即使它先收到了后面的 TCP 报文，那么也不能扔给应用层去处理，同时对「重复」的 TCP 报文会自动丢弃。

对 IPv4，客户端的 IP 数最多为 2 的 32 次方，客户端的端口数最多为 2 的 16 次方，也就是服务端单机最大 TCP 连接数，约为 2 的 48 次方。

服务端最大并发 TCP 连接数远不能达到理论上限，会受以下因素影响：

• 文件描述符限制

  ，每个 TCP 连接都是一个文件，如果文件描述符被占满了，会发生 too many open files。Linux 对可打开的文件描述符的数量分别作了三个方面的限制：

  • 系统级：当前系统可打开的最大数量，通过 cat /proc/sys/fs/file-max 查看；
  • 用户级：指定用户可打开的最大数量，通过 cat /etc/security/limits.conf 查看；
  • 进程级：单个进程可打开的最大数量，通过 cat /proc/sys/fs/nr_open 查看；

• 内存限制，每个 TCP 连接都要占用一定内存，操作系统的内存是有限的，如果内存资源被占满后，会发生 OOM。

UDP协议

• 目标和源端口：主要是告诉 UDP 协议应该把报文发给哪个进程。
• 包长度：该字段保存了 UDP 首部的长度跟数据的长度之和。
• 校验和：校验和是为了提供可靠的 UDP 首部和数据而设计，防止收到在网络传输中受损的 UDP包。

TCP 和 UDP 区别：

1. 连接

• TCP 是面向连接的传输层协议，传输数据前先要建立连接。
• UDP 是不需要连接，即刻传输数据。

2. 服务对象

• TCP 是一对一的两点服务，即一条连接只有两个端点。
• UDP 支持一对一、一对多、多对多的交互通信

3. 可靠性

• TCP 是可靠交付数据的，数据可以无差错、不丢失、不重复、按序到达。
• UDP 是尽最大努力交付，不保证可靠交付数据。

4. 拥塞控制、流量控制

• TCP 有拥塞控制和流量控制机制，保证数据传输的安全性。
• UDP 则没有，即使网络非常拥堵了，也不会影响 UDP 的发送速率。

5. 首部开销

• TCP 首部长度较长，会有一定的开销，首部在没有使用「选项」字段时是 20 个字节，如果使用了「选项」字段则会变长的。
• UDP 首部只有 8 个字节，并且是固定不变的，开销较小。

6. 传输方式

• TCP 是流式传输，没有边界，但保证顺序和可靠。
• UDP 是一个包一个包的发送，是有边界的，但可能会丢包和乱序。

7. 分片不同

• TCP 的数据大小如果大于 MSS 大小，则会在传输层进行分片，目标主机收到后，也同样在传输层组装 TCP 数据包，如果中途丢失了一个分片，只需要传输丢失的这个分片。
• UDP 的数据大小如果大于 MTU 大小，则会在 IP 层进行分片，目标主机收到后，在 IP 层组装完数据，接着再传给传输层。

由于 TCP 是面向连接，能保证数据的可靠性交付，因此经常用于：

• FTP 文件传输；
• HTTP / HTTPS；

由于 UDP 面向无连接，它可以随时发送数据，再加上UDP本身的处理既简单又高效，因此经常用于：

• 包总量较少的通信，如 DNS 、SNMP 等；
• 视频、音频等多媒体通信；
• 广播通信；

TCP连接建立

三次握手：

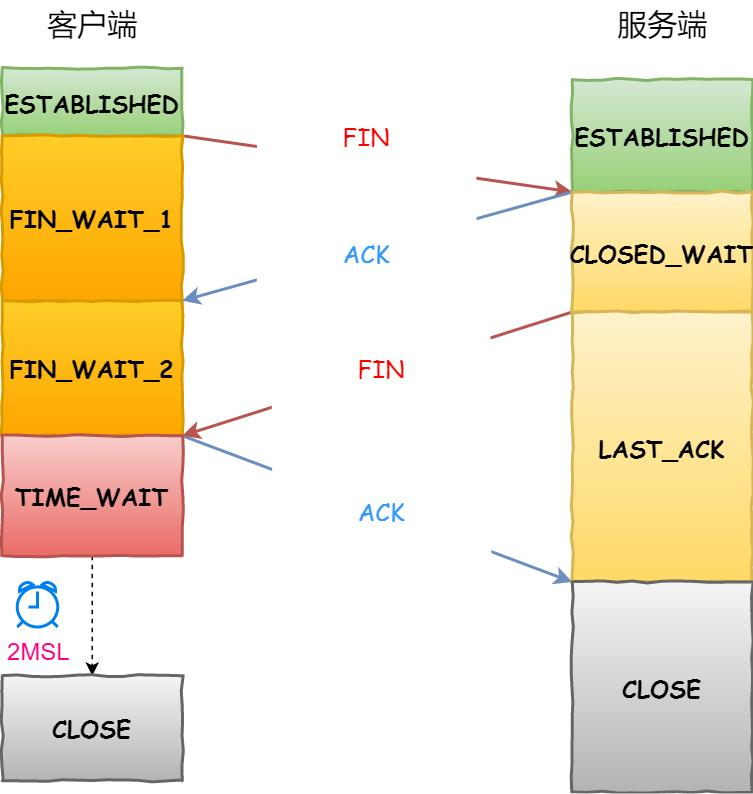

TCP连接断开

四次挥手：

Socket编程

• 服务端和客户端初始化 socket，得到文件描述符；
• 服务端调用 bind，将绑定在 IP 地址和端口;
• 服务端调用 listen，进行监听；
• 服务端调用 accept，等待客户端连接；
• 客户端调用 connect，向服务器端的地址和端口发起连接请求；
• 服务端 accept 返回用于传输的 socket 的文件描述符；
• 客户端调用 write 写入数据；服务端调用 read 读取数据；
• 客户端断开连接时，会调用 close，那么服务端 read 读取数据的时候，就会读取到了 EOF，待处理完数据后，服务端调用 close，表示连接关闭。

这里需要注意的是，服务端调用 accept 时，连接成功了会返回一个已完成连接的 socket，后续用来传输数据。

所以，监听的 socket 和真正用来传送数据的 socket，是「两个」 socket，一个叫作监听 socket，一个叫作已完成连接 socket。

成功连接建立之后，双方开始通过 read 和 write 函数来读写数据，就像往一个文件流里面写东西一样。

accept和connect函数发生在哪一步

• 客户端的协议栈向服务器端发送了 SYN 包，并告诉服务器端当前发送序列号 client_isn，客户端进入 SYN_SENT 状态；
• 服务器端的协议栈收到这个包之后，和客户端进行 ACK 应答，应答的值为 client_isn+1，表示对 SYN 包 client_isn 的确认，同时服务器也发送一个 SYN 包，告诉客户端当前我的发送序列号为 server_isn，服务器端进入 SYN_RCVD 状态；
• 客户端协议栈收到 ACK 之后，使得应用程序从 connect 调用返回，表示客户端到服务器端的单向连接建立成功，客户端的状态为 ESTABLISHED，同时客户端协议栈也会对服务器端的 SYN 包进行应答，应答数据为 server_isn+1；
• ACK 应答包到达服务器端后，服务器端的 TCP 连接进入 ESTABLISHED 状态，同时服务器端协议栈使得 accept 阻塞调用返回，这个时候服务器端到客户端的单向连接也建立成功。至此，客户端与服务端两个方向的连接都建立成功。

从上面的描述过程，我们可以得知客户端 connect 成功返回是在第二次握手，服务端 accept 成功返回是在三次握手成功之后。

3.2 TCP重传、滑动窗口、流量控制、拥塞控制

重传机制

TCP 实现可靠传输的方式之一，是通过序列号与确认应答。

在 TCP 中，当发送端的数据到达接收主机时，接收端主机会返回一个确认应答消息，表示已收到消息。

超时重传

重传机制的其中一个方式，就是在发送数据时，设定一个定时器，当超过指定的时间后，没有收到对方的 ACK 确认应答报文，就会重发该数据，也就是我们常说的超时重传。

TCP 会在以下两种情况发生超时重传：

• 数据包丢失
• 确认应答丢失

我们先来了解一下什么是 RTT（Round-Trip Time 往返时延），从下图我们就可以知道：

RTT 指的是数据发送时刻到接收到确认的时刻的差值，也就是包的往返时间。

超时重传时间是以 RTO （Retransmission Timeout 超时重传时间）表示。

假设在重传的情况下，超时时间 RTO 「较长或较短」时，会发生什么事情呢？

• 当超时时间 RTO 较大时，重发就慢，丢了老半天才重发，没有效率，性能差；
• 当超时时间 RTO 较小时，会导致可能并没有丢就重发，于是重发的就快，会增加网络拥塞，导致更多的超时，更多的超时导致更多的重发。

精确的测量超时时间 RTO 的值是非常重要的，这可让我们的重传机制更高效。

根据上述的两种情况，我们可以得知，超时重传时间 RTO 的值应该略大于报文往返 RTT 的值。

快速重传

TCP 还有另外一种快速重传（Fast Retransmit）机制，它不以时间为驱动，而是以数据驱动重传。

所以，快速重传的工作方式是当收到三个相同的 ACK 报文时，会在定时器过期之前，重传丢失的报文段。

快速重传机制只解决了一个问题，就是超时时间的问题，但是它依然面临着另外一个问题。就是重传的时候，是重传一个，还是重传所有的问题。

举个例子，假设发送方发了 6 个数据，编号的顺序是 Seq1 ~ Seq6 ，但是 Seq2、Seq3 都丢失了，那么接收方在收到 Seq4、Seq5、Seq6 时，都是回复 ACK2 给发送方，但是发送方并不清楚这连续的 ACK2 是接收方收到哪个报文而回复的， 那是选择重传 Seq2 一个报文，还是重传 Seq2 之后已发送的所有报文呢（Seq2、Seq3、 Seq4、Seq5、 Seq6） 呢？

• 如果只选择重传 Seq2 一个报文，那么重传的效率很低。因为对于丢失的 Seq3 报文，还得在后续收到三个重复的 ACK3 才能触发重传。
• 如果选择重传 Seq2 之后已发送的所有报文，虽然能同时重传已丢失的 Seq2 和 Seq3 报文，但是 Seq4、Seq5、Seq6 的报文是已经被接收过了，对于重传 Seq4 ～Seq6 折部分数据相当于做了一次无用功，浪费资源。

可以看到，不管是重传一个报文，还是重传已发送的报文，都存在问题。

为了解决不知道该重传哪些 TCP 报文，于是就有 SACK 方法。

SACK方法

还有一种实现重传机制的方式叫：SACK（ Selective Acknowledgment）， 选择性确认。

这种方式需要在 TCP 头部「选项」字段里加一个 SACK 的东西，它可以将已收到的数据的信息发送给「发送方」，这样发送方就可以知道哪些数据收到了，哪些数据没收到，知道了这些信息，就可以只重传丢失的数据。

Duplicate SACK方法

Duplicate SACK 又称 D-SACK，其主要使用了 SACK 来告诉「发送方」有哪些数据被重复接收了。

下面举例两个栗子，来说明 D-SACK 的作用。

滑动窗口

我们都知道 TCP 是每发送一个数据，都要进行一次确认应答。当上一个数据包收到了应答了， 再发送下一个。

这个模式就有点像我和你面对面聊天，你一句我一句。但这种方式的缺点是效率比较低的。

如果你说完一句话，我在处理其他事情，没有及时回复你，那你不是要干等着我做完其他事情后，我回复你，你才能说下一句话，很显然这不现实。

所以，这样的传输方式有一个缺点：数据包的往返时间越长，通信的效率就越低。

为解决这个问题，TCP 引入了窗口这个概念。即使在往返时间较长的情况下，它也不会降低网络通信的效率。

那么有了窗口，就可以指定窗口大小，窗口大小就是指无需等待确认应答，而可以继续发送数据的最大值。

窗口的实现实际上是操作系统开辟的一个缓存空间，发送方主机在等到确认应答返回之前，必须在缓冲区中保留已发送的数据。如果按期收到确认应答，此时数据就可以从缓存区清除。

假设窗口大小为 3 个 TCP 段，那么发送方就可以「连续发送」 3 个 TCP 段，并且中途若有 ACK 丢失，可以通过「下一个确认应答进行确认」。如下图：

TCP 头里有一个字段叫 Window，也就是窗口大小。

这个字段是接收端告诉发送端自己还有多少缓冲区可以接收数据。于是发送端就可以根据这个接收端的处理能力来发送数据，而不会导致接收端处理不过来。

所以，通常窗口的大小是由接收方的窗口大小来决定的。

发送方发送的数据大小不能超过接收方的窗口大小，否则接收方就无法正常接收到数据。

流量控制

发送方不能无脑的发数据给接收方，要考虑接收方处理能力。

如果一直无脑的发数据给对方，但对方处理不过来，那么就会导致触发重发机制，从而导致网络流量的无端的浪费。

为了解决这种现象发生，TCP 提供一种机制可以让「发送方」根据「接收方」的实际接收能力控制发送的数据量，这就是所谓的流量控制。

1. 客户端向服务端发送请求数据报文。这里要说明下，本次例子是把服务端作为发送方，所以没有画出服务端的接收窗口。
2. 服务端收到请求报文后，发送确认报文和 80 字节的数据，于是可用窗口 Usable 减少为 120 字节，同时 SND.NXT 指针也向右偏移 80 字节后，指向 321，这意味着下次发送数据的时候，序列号是 321。
3. 客户端收到 80 字节数据后，于是接收窗口往右移动 80 字节，RCV.NXT 也就指向 321，这意味着客户端期望的下一个报文的序列号是 321，接着发送确认报文给服务端。
4. 服务端再次发送了 120 字节数据，于是可用窗口耗尽为 0，服务端无法再继续发送数据。
5. 客户端收到 120 字节的数据后，于是接收窗口往右移动 120 字节，RCV.NXT 也就指向 441，接着发送确认报文给服务端。
6. 服务端收到对 80 字节数据的确认报文后，SND.UNA 指针往右偏移后指向 321，于是可用窗口 Usable 增大到 80。
7. 服务端收到对 120 字节数据的确认报文后，SND.UNA 指针往右偏移后指向 441，于是可用窗口 Usable 增大到 200。
8. 服务端可以继续发送了，于是发送了 160 字节的数据后，SND.NXT 指向 601，于是可用窗口 Usable 减少到 40。
9. 客户端收到 160 字节后，接收窗口往右移动了 160 字节，RCV.NXT 也就是指向了 601，接着发送确认报文给服务端。
10. 服务端收到对 160 字节数据的确认报文后，发送窗口往右移动了 160 字节，于是 SND.UNA 指针偏移了 160 后指向 601，可用窗口 Usable 也就增大至了 200。

拥塞控制

前面的流量控制是避免「发送方」的数据填满「接收方」的缓存，但是并不知道网络的中发生了什么。

一般来说，计算机网络都处在一个共享的环境。因此也有可能会因为其他主机之间的通信使得网络拥堵。

在网络出现拥堵时，如果继续发送大量数据包，可能会导致数据包时延、丢失等，这时 TCP 就会重传数据，但是一重传就会导致网络的负担更重，于是会导致更大的延迟以及更多的丢包，这个情况就会进入恶性循环被不断地放大…

所以，TCP 不能忽略网络上发生的事，它被设计成一个无私的协议，当网络发送拥塞时，TCP 会自我牺牲，降低发送的数据量。

于是，就有了拥塞控制，控制的目的就是避免「发送方」的数据填满整个网络。

为了在「发送方」调节所要发送数据的量，定义了一个叫做「拥塞窗口」的概念。

其实只要「发送方」没有在规定时间内接收到 ACK 应答报文，也就是发生了超时重传，就会认为网络出现了拥塞。

拥塞控制有哪些控制算法？

拥塞控制主要是四个算法：

• 慢启动
• 拥塞避免
• 拥塞发生
• 快速恢复

拥塞窗口 cwnd是发送方维护的一个的状态变量，它会根据网络的拥塞程度动态变化的。

我们在前面提到过发送窗口 swnd 和接收窗口 rwnd 是约等于的关系，那么由于加入了拥塞窗口的概念后，此时发送窗口的值是swnd = min(cwnd, rwnd)，也就是拥塞窗口和接收窗口中的最小值。

拥塞窗口 cwnd 变化的规则：

• 只要网络中没有出现拥塞，cwnd 就会增大；
• 但网络中出现了拥塞，cwnd 就减少；

慢启动

TCP 在刚建立连接完成后，首先是有个慢启动的过程，这个慢启动的意思就是一点一点的提高发送数据包的数量，如果一上来就发大量的数据，这不是给网络添堵吗？

慢启动的算法记住一个规则就行：当发送方每收到一个 ACK，拥塞窗口 cwnd 的大小就会加 1。

这里假定拥塞窗口 cwnd 和发送窗口 swnd 相等，下面举个栗子：

• 连接建立完成后，一开始初始化 cwnd = 1，表示可以传一个 MSS 大小的数据。
• 当收到一个 ACK 确认应答后，cwnd 增加 1，于是一次能够发送 2 个
• 当收到 2 个的 ACK 确认应答后， cwnd 增加 2，于是就可以比之前多发2 个，所以这一次能够发送 4 个
• 当这 4 个的 ACK 确认到来的时候，每个确认 cwnd 增加 1， 4 个确认 cwnd 增加 4，于是就可以比之前多发 4 个，所以这一次能够发送 8 个。

拥塞避免

前面说道，当拥塞窗口 cwnd 「超过」慢启动门限 ssthresh 就会进入拥塞避免算法。

一般来说 ssthresh 的大小是 65535 字节。

那么进入拥塞避免算法后，它的规则是：每当收到一个 ACK 时，cwnd 增加 1/cwnd。

接上前面的慢启动的栗子，现假定 ssthresh 为 8：

• 当 8 个 ACK 应答确认到来时，每个确认增加 1/8，8 个 ACK 确认 cwnd 一共增加 1，于是这一次能够发送 9 个 MSS 大小的数据，变成了线性增长。

拥塞发生

当网络出现拥塞，也就是会发生数据包重传，重传机制主要有两种：

• 超时重传
• 快速重传

这两种使用的拥塞发送算法是不同的，接下来分别来说说。

发生超时重传的拥塞发生算法

当发生了==「超时重传」==，则就会使用拥塞发生算法。

这个时候，ssthresh 和 cwnd 的值会发生变化：

• ssthresh 设为 cwnd/2，
• cwnd 重置为 1 （是恢复为 cwnd 初始化值，我这里假定 cwnd 初始化值 1）

当接收方发现丢了一个中间包的时候，发送三次前一个包的 ACK，于是发送端就会快速地重传，不必等待超时再重传。

TCP 认为这种情况不严重，因为大部分没丢，只丢了一小部分，则 ssthresh 和 cwnd 变化如下：

• cwnd = cwnd/2 ，也就是设置为原来的一半;
• ssthresh = cwnd;
• 进入快速恢复算法

快速回复

快速重传和快速恢复算法一般同时使用，快速恢复算法是认为，你还能收到 3 个重复 ACK 说明网络也不那么糟糕，所以没有必要像 RTO 超时那么强烈。

正如前面所说，进入快速恢复之前，cwnd 和 ssthresh 已被更新了：

• cwnd = cwnd/2 ，也就是设置为原来的一半;
• ssthresh = cwnd;

然后，进入快速恢复算法如下：

• 拥塞窗口 cwnd = ssthresh + 3 （ 3 的意思是确认有 3 个数据包被收到了）；
• 重传丢失的数据包；
• 如果再收到重复的 ACK，那么 cwnd 增加 1；
• 如果收到新数据的 ACK 后，把 cwnd 设置为第一步中的 ssthresh 的值，原因是该 ACK 确认了新的数据，说明从 duplicated ACK 时的数据都已收到，该恢复过程已经结束，可以回到恢复之前的状态了，也即再次进入拥塞避免状态；

补充

发送端 流量控制

发送接收过程 拥塞控制

接收端 滑动窗口
