OAI框架下OFDM调制过程

OFDM通过进一步压缩载波间隔，使得在同一带宽，信号数目增加，信号输出量增加，频带利用率上升。LTE标准中多为下行传输方案。5G中因为使用的调制方式仍然是OFDM。

1.串并转换

进行IFFT，即由单点变N点，增加了系统的抗干扰能力。

2.增加循环前缀

消除码间干扰，加CP增加冗余符号信息，保证正交性，减少多载波间干扰。

常规CP：14；扩展CP：12；

OFDM的优势与不足：

优势：抗衰落能力强；频带利用率高；适合高速数据传输；抗码间干扰（ISI）能力强。

不足：对频偏和相位噪声比较敏感；功率峰值与均值比（PAPR）大，导致射频放大器的功率效率较低。

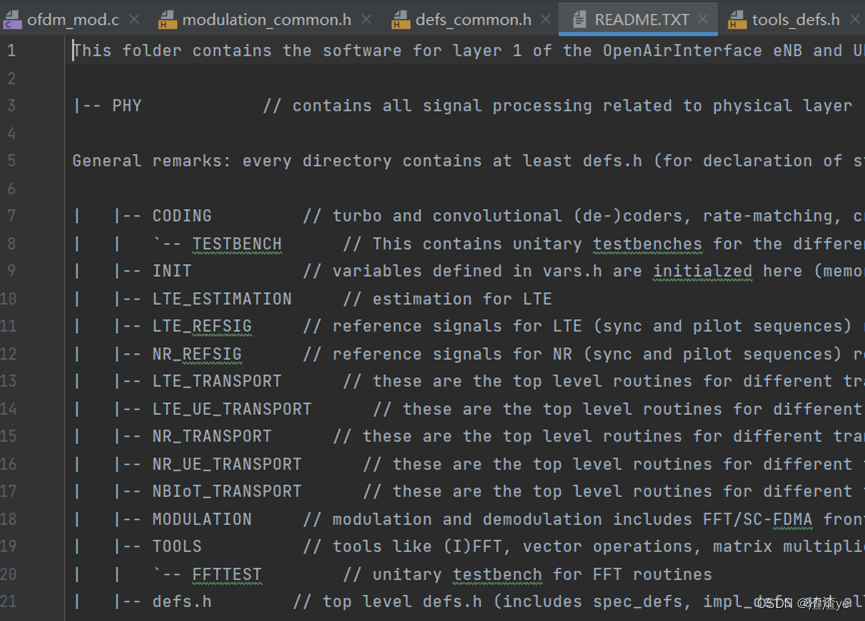

首先观察openair1/README.TXT

可以发现每个目录下至少都有一个def.h文件来声明结构体和函数，extern.h来声明外部变量以及vars.h文件来声明变量,知道MODULATION是存放调制解调操作的

进入openair1\PHY\MODULATION\ofdm_mod.c，找到OFDM调制代码，OFDM输入信号在经过信道编码，交织，调制后成为比特流，通过IFFT及那个频域输入映射到时域后根据情况加上循环前缀（后缀，补零或者无）。

首先是函数do_OFDM_mod

根据帧来判定是MBSFN调制还是PDCCH调制，同时判定为常规CP还是扩展CP，实现一是IFFT，二是添加循环CP。



判断常规和扩展CP，？6：7。

然后实现调制功能的PHY_ofdm_mod函数

通过ifdef~endif测试函数是否可用

对每个OFDM符号进行IFFT

在openair1\PHY\MODULATION\ofdm_mod.c中引入的头文件中，找到了PHY_ofdm_mod的详细定义（通过循环扩展或者补零完成调制过程）

PDCCH是下行控制信道，在PHY/defs_common.h中可找到PDCCH_CONFIG的定义

在进入PHY/impl_defs_top.h后找到相关OFDM调制的过程

_PHY_MODULATION_ Modulation and Demodulation负责与OFDMA调制和解调相关的程序

在ofdm_mod.c文件中关于idft_size_idx_t的使用中

可以在PHY/TOOLS/tools_defs.h中找到其定义

可以发现其上方是dft点数的定义

在同一文件中可找到关于dft和idft函数调用的定义

进入load_dftslib函数中，跳转到dfts_load.c文件中，找到idft相关具体操作

搜寻shlib_fdesc，找到定义数组

继续搜寻结构体loader_shlibfunc_t，找到common/utils/load_module_shlib.h

在ofdm_mod.c文件最后找到rotate_cpx_vector，执行向量与复数向量相乘的操作，可在tools_defs.h文件中找到相关定义

在oai_dfts.c文件中找到相关idft具体算法

先完成第一个蝶形的运算

调整了stage1的输出序列的顺序，使得stage2的输出序列是顺序的

计算第二个蝶形

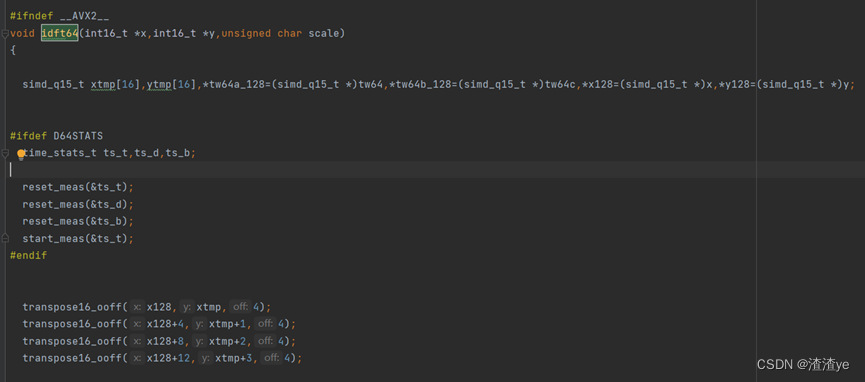

继续观察，发现idft64等更高阶idft基于idft16完成定义
