Hexagon_V65_Programmers_Reference_Manual（21）

11.5.12 加载无符号半字

从内存中加载无符号半字。中有效地址处的16位半字存储器位于目标寄存器的最低有效16位。目的地寄存器从16位零扩展到32位。

类别：LD（插槽0,1）

编码

Field name 			Description
ICLASS 				Instruction Class
Amode 				Amode
Type 				Type
UN 					Unsigned
Parse 				Packet/Loop parse bits
e5 					Field to encode register e
s5 					Field to encode register s
t5 					Field to encode register t
u1 					Field to encode register u
x5 					Field to encode register x
y5 					Field to encode register y
1
2
3
4
5
6
7
8
9
10
11
12

11.5.12 有条件加载无符号半字

从内存中加载无符号半字。中有效地址处的16位半字存储器位于目标寄存器的最低有效16位。目的地寄存器从16位零扩展到32位。

此指令是基于谓词值的条件指令。如果谓词为true，则执行指令，否则将其视为NOP。

类别：LD（插槽0,1）

编码

Field name 			Description
ICLASS 				Instruction Class
Amode 				Amode
Type 				Type
UN 					Unsigned
Parse 				Packet/Loop parse bits
PredNew 			PredNew
Sense 				Sense
e5 					Field to encode register e
s5 					Field to encode register s
t5 					Field to encode register t
u1 					Field to encode register u
x5 					Field to encode register x
y5 					Field to encode register y
1
2
3
4
5
6
7
8
9
10
11
12
13
14

11.5.13 加载字

从内存中加载一个32位字，并将其放入目标寄存器。
类别：LD（插槽0,1）

编码

Field name 			Description
ICLASS 				Instruction Class
Amode 				Amode
Type 				Type
UN 					Unsigned
Parse 				Packet/Loop parse bits
e5 					Field to encode register e
s5 					Field to encode register s
t5 					Field to encode register t
u1 					Field to encode register u
x5 					Field to encode register x
y5 					Field to encode register y
1
2
3
4
5
6
7
8
9
10
11
12

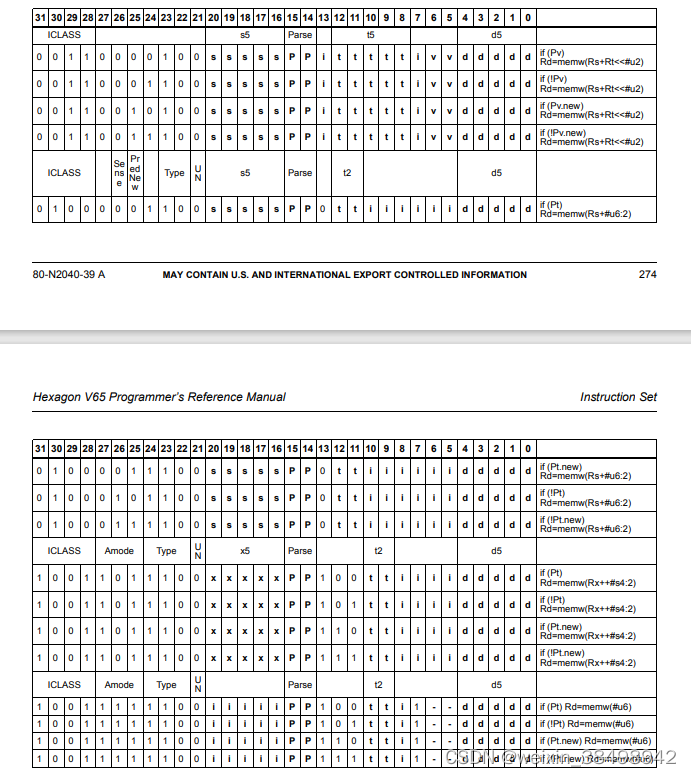

11.5.14 有条件地加载单词

从内存中加载一个32位字，并将其放入目标寄存器。

此指令是基于谓词值的条件指令。如果谓词为true，则执行指令，否则将其视为NOP。

类别：LD（插槽0,1）

编码

Field name 			Description
ICLASS 				Instruction Class
Amode 				Amode
Type 				Type
UN 					Unsigned
Parse 				Packet/Loop parse bits
PredNew 			PredNew
Sense 				Sense
e5 					Field to encode register e
s5 					Field to encode register s
t5 					Field to encode register t
u1 					Field to encode register u
x5 					Field to encode register x
y5 					Field to encode register y
1
2
3
4
5
6
7
8
9
10
11
12
13
14

11.5.15 释放堆栈帧

从调用堆栈中释放堆栈帧。指令首先加载保存的FP，然后从FP处的地址保存LR值。然后将SP指向上一帧。

堆栈布局如下图所示。


类别：LD（插槽0,1）

编码

Field name 			Description
ICLASS 				Instruction Class
Amode 				Amode
Type 				Type
UN 					Unsigned
d5 					Field to encode register d
s5 					Field to encode register
1
2
3
4
5
6
7

11.5.16 释放帧并返回

从具有堆栈帧的函数返回。此指令相当于DealocFrame然后是jumpr R31。

类别：LD（插槽0,1）

编码

Field name 			Description
ICLASS 				Instruction Class
Amode 				Amode
Type 				Type
UN 					Unsigned

d5 					Field to encode register d
s5 					Field to encode register s
v2					Field to encode register v
1
2
3
4
5
6
7
8
9

11.5.17 将字节加载并解压缩为半字

从内存中加载连续字节并将其矢量解压缩为半字。

类别：LD（插槽0,1）

编码

Field name 			Description
ICLASS 				Instruction Class
Amode 				Amode
Type 				Type
UN 					Unsigned
Parse 				Packet/Loop parse bits
d5 					Field to encode register d
e5 					Field to encode register e
s5 					Field to encode register s
t5 					Field to encode register t
u1 					Field to encode register u
x5 					Field to encode register x

1
2
3
4
5
6
7
8
9
10
11
12
13
