DIY 万利 ST-LINK II 更改成 ST-Link V2

DIY 万利 ST-LINK II 更改成 ST-Link V2

STM3210B-LK1 板子上的 ST-LINK II 在新系统中无法使用…
DIY 改成 ST-Link V2 (用 SWD)

STEP 1. 将开发板上之 JP1- JTAG上所有跳帽拔除, 隔离开 ST-LINK II
STEP 2. 上网找 ST-Link V2 的 Firmware ( for STM32F103C8T6 ) 版本 V2.J16.S4
STEP 3. STM 官网 下载 ST-LINK Utility, 并安装
STEP 4. 以现有之 ST-Link V2 Dongle (淘宝上买来的)

将码V2.J16.S4 下到 LK1上 ST-LINK II 的 STM32F103C8T6 MCU

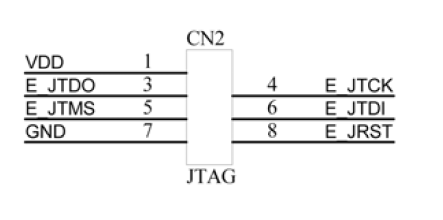

以 SWD接到 STM3210B-LK1 板子上的 CN2,
SWDIO -> CN2 E_JTMS, pin5
SWDCLK -> CN2 E_JTCK, pin4
GND -> CN2 GND, pin7
V3.3 -> CN2 VDD, pin1

STEP 5. 插上 LK1 CN4 USB 确认 ST-LINK V2 Dongle, 并安装驱动程序。
STEP 6. 开启ST-Link Utility -> ST-LINK 确认有找到, 升级FW至最新版本。
STEP 7. 将开发板上之 JP1- JTAG上跳帽 JTCK, JTMS 接上, 使用SWD

很不幸的, ST-LINK 都找不到 Target device STM32F103VBT6…

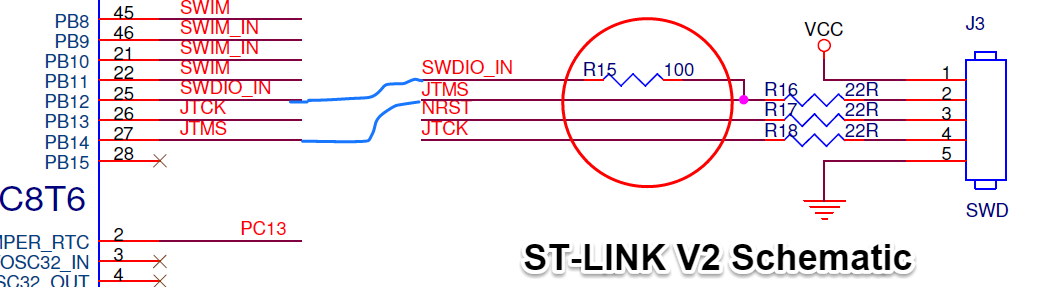

STEP 8. 对比 ST-LINK II 和 ST-LINK V2 的 SWD 线路图后发现少了一个零件: STLINK V2 的 PB12 (pin25) 和 PB14(pin 27) 有连接一个 100ohm电阻,

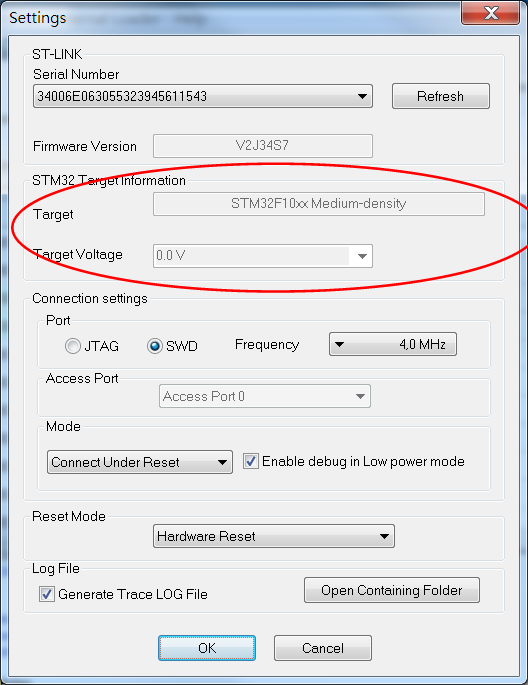

跳接后, 成功看到 Target了

Download 和 Debug 验证 OK!

BTW,
STM32F103C8T6最小系统板, 也可以改成 ST-LINK V2 SWD 两线式

1. PB12, PB14 接上一个 100ohm电阻
2. PB13 , PA5 短接
3. PB13, 串接一个 22ohm --> SWDCLK (JTCK)
4. PB14, 串接一个 22ohm --> SWDIO (JTMS)
5. 刻录 V2.J16.S4 F/W
   有点麻烦, 买一个比较快些…
