引入外部路由（8/5，8min）

Forwarding-Address（8/5，10min）

汇总（8/5，14min）

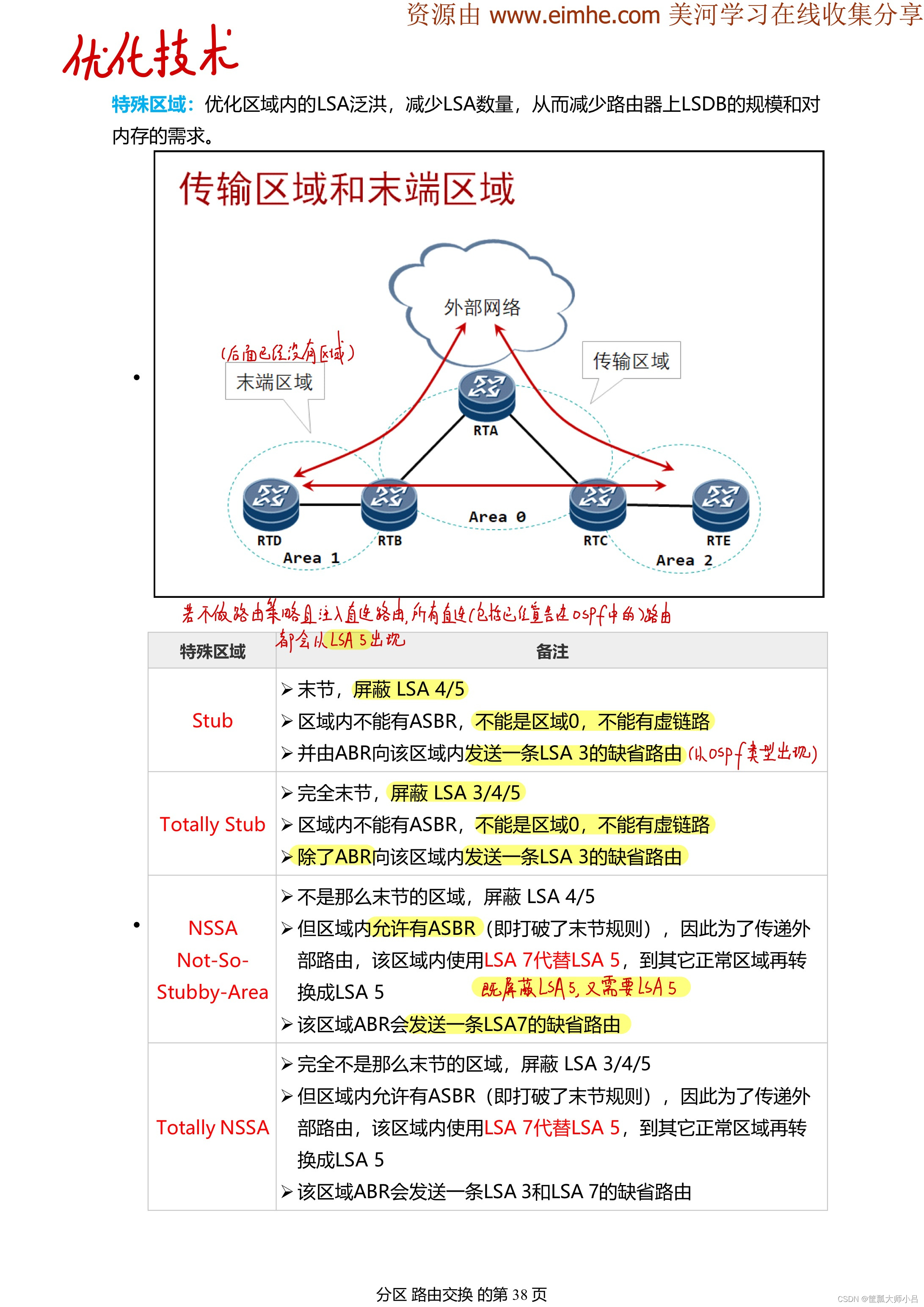

特殊区域（以及LSA 7）（8/5，37min）

Stub（区域内所有路由器都需要配置stub）：

屏蔽LSA4、5且生成一条LSA 3的缺省路由，display ospf lsdb时不会看到LSA 4与LSA 5；但此时ABR还会将其他区域内的网段以LSA 3传递给本区域（即保留OSPF区域间路由）。

Totally Stub（只在ABR上配置：stub no-summray，该区域内其他路由器仍配置stub即可），此时去往区间路由也依靠默认路由。无论是stub还是Totally stub，其他区域都能收到来自Area 1的LSA 3，故其他路由器仍旧依靠OSPF向RTD传递路由。

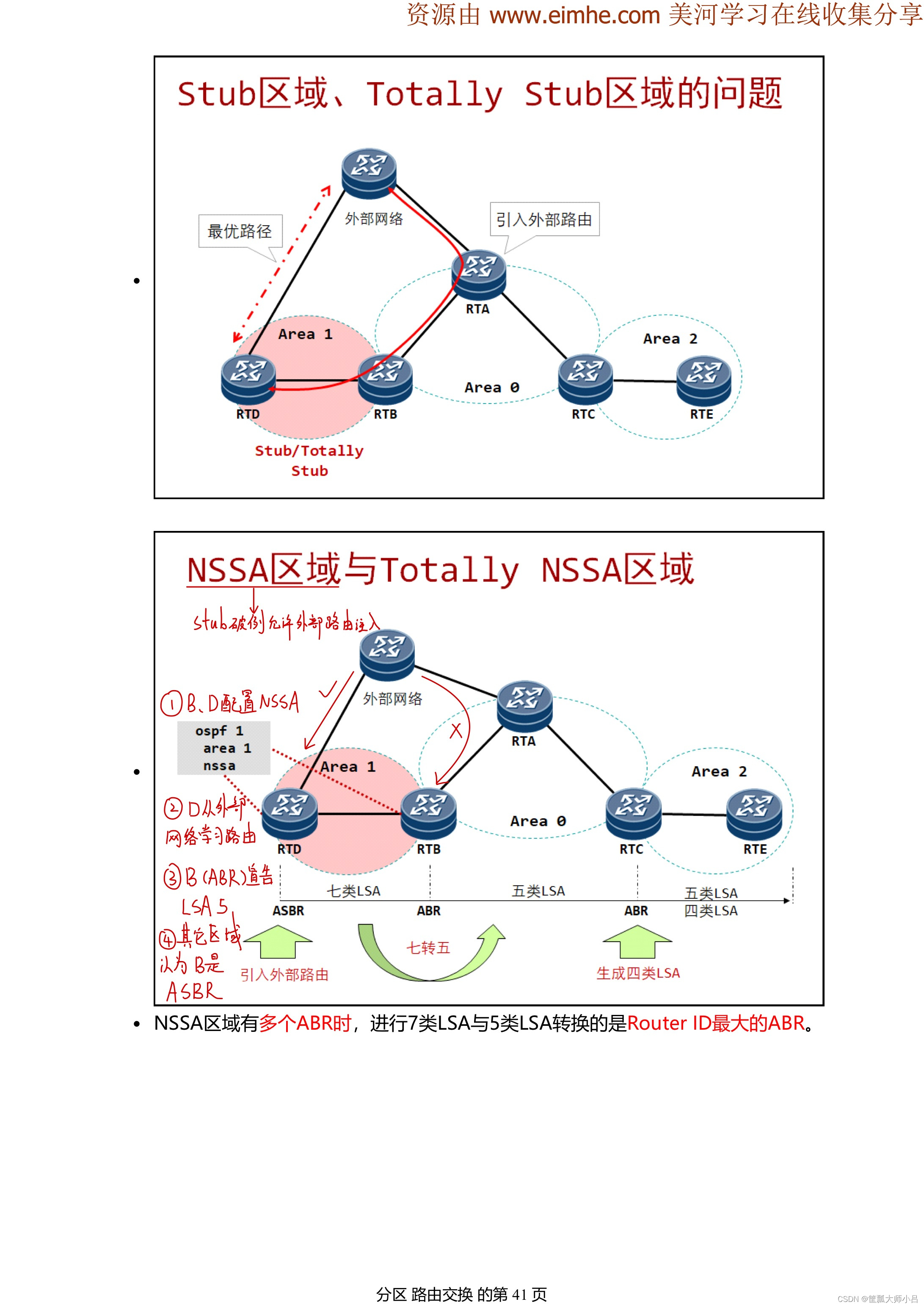

RTA注入外部路由时，因为Area 1的Stub/Totally Stub区域性质，无法学习到外部路由（LSA 5被屏蔽）；但因为Area 1存在默认路由，可通过D→B→A→外部网络；同时RTD与外部网络存在路由（且为最优路径），也因为Area 1的特殊区域性质而无法学习；即问题为：RTD无法通过最优路径抵达外部网络（次优路径问题）；

那么现在可以将RTD、B都配置为nssa区域，nssa区域允许外部路由注入（那么RTD成为ASBR，可以学习到最优路径）同时也不允许存在LSA 5，此时引出LSA 7概念，LSA 7与LSA 5相似，在该案例中，LSA 7在ABR（RTB）中被转换为LSA 5；Area 2也因为LSA 5的性质生成LSA 4，因为RTB传递出LSA 5，故其他区域内的路由器认为RTB为ASBR

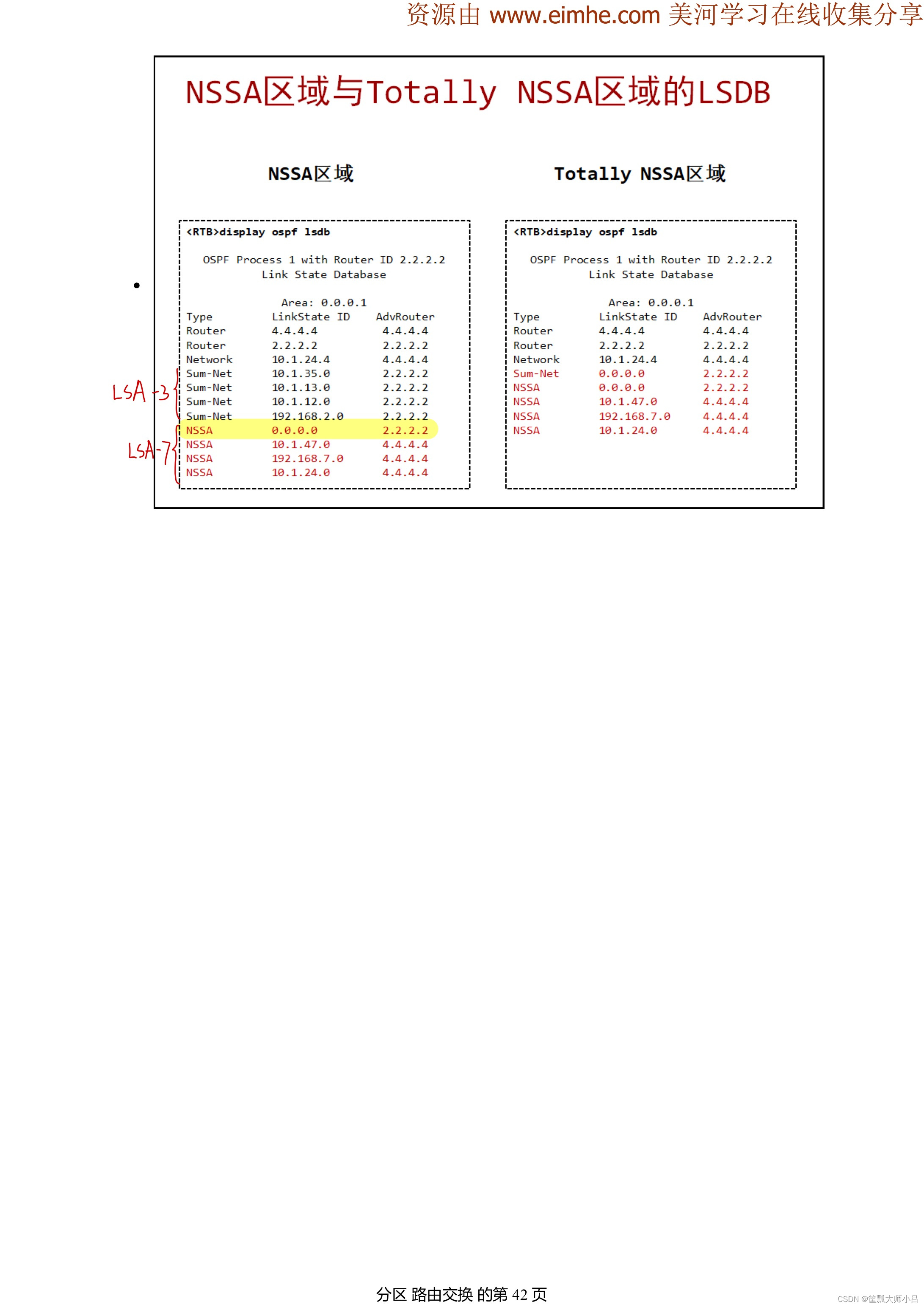

关于LSA 3缺省路由与LSA 7缺省路由

在RTB、D处配置nssa，会产生一条LSA 7缺省路由；若在RTB处配置nssa no-summray时（即Totally NSSA）时，又会额外产生一条LSA 3缺省路由。

 OSPF实验：

要求：全网运行OSPF，使用汇聚、特殊区域等技术使各区域内LSA数量优化到最少，全网通。

做好基本接口配置，网段配置由左至右分别为24.0.0.0/24，12.0.0.0/24，16.0.0.0/24，13.0.0.0/24，35.0.0.0/24。R4、R6配置环回口，且R4将环回口网段宣告至OSPF Area24中。

注意：

Area 35未与Area 0连接，且按照优化需求，应在Area 24配置汇总，在Area 16配置Nssa区域，在Area 35配置Totally Stub区域。

R1：

 sysname R1
#
 undo info-center enable
#
interface GigabitEthernet0/0/0
 ip address 12.0.0.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 16.0.0.1 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip address 13.0.0.1 255.255.255.0
#
ospf 1 router-id 1.1.1.1
 area 0.0.0.0
  network 12.0.0.0 0.0.0.255
 area 0.0.0.13
  network 13.0.0.0 0.0.0.255
  vlink-peer 3.3.3.3
 area 0.0.0.16
  network 16.0.0.0 0.0.0.255
  nssa

R2：

 sysname R2
#
 undo info-center enable
#
interface GigabitEthernet0/0/0
 ip address 24.0.0.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 12.0.0.2 255.255.255.0
#
ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  network 12.0.0.0 0.0.0.255
 area 0.0.0.24
  abr-summary 172.16.0.0 255.255.252.0
  network 24.0.0.0 0.0.0.255

R4：

 sysname R4
#
 undo info-center enable
#
interface GigabitEthernet0/0/0
 ip address 24.0.0.4 255.255.255.0
#
interface LoopBack0
 ip address 172.16.0.1 255.255.255.0
#
interface LoopBack1
 ip address 172.16.1.1 255.255.255.0
#
interface LoopBack2
 ip address 172.16.2.1 255.255.255.0
#
interface LoopBack3
 ip address 172.16.3.1 255.255.255.0
#
ospf 1 router-id 4.4.4.4
 area 0.0.0.24
  network 24.0.0.0 0.0.0.255
  network 172.16.0.0 0.0.0.255
  network 172.16.1.0 0.0.0.255
  network 172.16.2.0 0.0.0.255
  network 172.16.3.0 0.0.0.255

R6：

 sysname R6
#
 undo info-center enable
#
interface GigabitEthernet0/0/0
 ip address 16.0.0.6 255.255.255.0
#
interface LoopBack0
 ip address 172.16.4.1 255.255.255.0
#
interface LoopBack1
 ip address 172.16.5.1 255.255.255.0
#
interface LoopBack2
 ip address 172.16.6.1 255.255.255.0
#
interface LoopBack3
 ip address 172.16.7.1 255.255.255.0
#
ospf 1 router-id 6.6.6.6
 import-route direct
 area 0.0.0.16
  network 16.0.0.0 0.0.0.255
  nssa

R3：

 sysname R3
#
 undo info-center enable
#
interface GigabitEthernet0/0/0
 ip address 13.0.0.3 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 35.0.0.3 255.255.255.0
#
ospf 1 router-id 3.3.3.3
 area 0.0.0.13
  network 13.0.0.0 0.0.0.255
  vlink-peer 1.1.1.1
 area 0.0.0.35
  network 35.0.0.0 0.0.0.255
  stub no-summary

R5：

 sysname R5
#
 undo info-center enable
#
interface GigabitEthernet0/0/0
 ip address 35.0.0.5 255.255.255.0
#
interface LoopBack0
 ip address 5.5.5.5 255.255.255.0
#
ospf 1 router-id 5.5.5.5
 area 0.0.0.35
  network 5.5.5.0 0.0.0.255
  network 35.0.0.0 0.0.0.255
  stub
