【地平线旭日X3派试用体验】从开机到点灯（第一节）

官方的数据手册其实写的非常详细了，这里算是记录下自己的开机过程和几个注意点。

官方使用手册地址：1. 快速开始 — 旭日X3派用户手册 1.0.1 文档 (horizon.ai)

一，上电前准备。

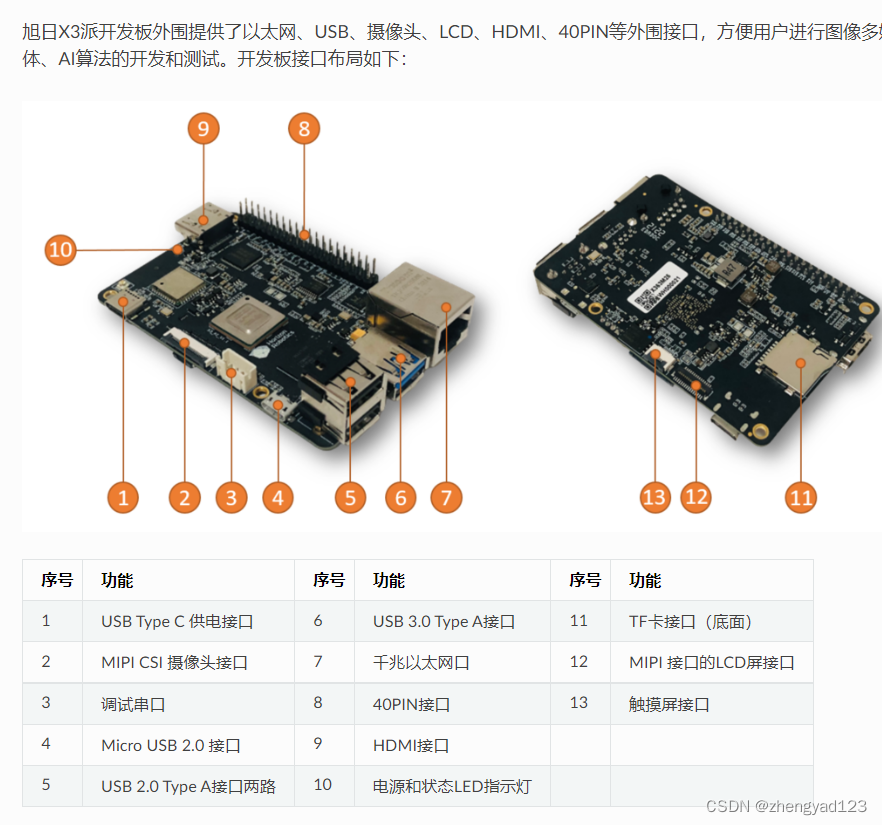

1，熟悉开发板主要接口

官方标配没有电源和存储卡，需要另配。

2，准备电源一个。

   USB Type C 供电接口如下

3，存储卡一张。

 重要说明：最好准备一张质量好点的高速存储卡。

一开始随便找了一张卡，通过串口查看状态，是进不去ubunt系统，串口输出终端为hobot>

并且，板子上会亮红灯和绿灯。串口信息如下：

 后来，买了一张闪迪 高速内存卡

烧录系统，正常启动，启动后，只亮红灯，串口输出终端为Ubuntu。串口信息如下：

二，烧录系统

提前准备好TF卡和烧录镜像，我使用的Ubuntu  Server版本。

使用的烧录工具是balenaEtche，  下载地址：地平线官方提供资源下载地址

使用方法，官方介绍很详细了，不在重复，如下：

使用balenaEtcher烧写方法

三，串口驱动安装和MobaXterm使用。

1，串口驱动。

开发板使用的USB转串口的芯片为CP2012。驱动程序可以在上面的地平线官方提供资源下载地址去下载，我电脑之前装过，所以这里不记录了。注意按下图接线。

​

 ​

2，MobaXterm。

家庭版下载地址：

MobaXterm Xserver with SSH, telnet, RDP, VNC and X11 - Home Edition (mobatek.net)

使用方法：

​

 ​

四，点灯。

系统正常启动来了，点灯就简单了，旭日X3派内置了点灯程序led_blinks。

led_blinks是一个shell脚本程序，通过控制LED指示绿灯的GPIO管脚来使绿灯亮和灭。除了不带参数的运行外，它还支持以下三个参数选项：

• normal：与不加参数是的效果一样，指示灯亮灭间隔1秒钟

• fast：指示灯亮灭间隔300毫秒，闪烁较快

• slowly：指示灯亮灭间隔2秒钟，闪烁较慢

 输入指令：

sunrise@ubuntu:~$ sudo led_blinks

好了，可以看到绿灯闪起来了
