• k8s笔记20--基于 K8S 的 cicd 概述

    k8s笔记20--基于 K8S 的 cicd 概述

    1 介绍

    近年来云服务|原生发展迅猛，企业上云已经成为家常便饭。当企业大量服务上云后，如何在云上快速部署、更新服务就是一个必须面对的问题。本文结合当下经典方案，分享以下3种常见基于 K8S的CICD方案，并加以案例介绍。

    方案概述评价
    jenkins + kubectl + k8sjenkins job实现镜像构建和服务更新, 服务更新的时候直接通过kubeclt命令实现jenkins 比较经典，简单易用，适合新入门的用户，UI和附加功能较少
    jenkins + helm + k8sjenkins job实现镜像构建和服务更新, 服务部署时候使用helm chart模式，服务更新的时候直接通过helm 命令实现使用helm chart管理服务，可快速通过多个values.yaml部署不同环境的服务，同时具备jenkins的简单医用特性，UI和附加功能较少
    zadig + helm + k8s直接使用zadig实现镜像构建和服务更新，服务部署的时候使用helm chart模式既有helm chart优秀功能，又具备良好的UI，且具备多个优秀的附加功能

    注意:
    此处第3种方案中Zadig 是 KodeRover 公司基于 Kubernetes 自主设计、研发的开源分布式持续交付 (Continuous Delivery) 产品，其可以被很多大公司内部的服务部署&发布系统代替。

    本文受限于篇幅和时间，只出略讲了3种方案，很多实施细节暂未来得及补充，后续笔者会基于本文出一系列 基于K8S的CICD实战教程，并将链接更新补充在此处，欢迎有需要的小伙伴关注！

    2 方案实施

    上述已经介绍了3种主流 k8s cicd 方案的优缺点，此处继续通过案例进一步详细说明。

    2.1 Jenkins + kubectl + k8s

    本方案主要使用 build_docker 来构建镜像，然后通过 deploy_kubectl 将镜像发布到集群，以下为相关参数和 jenkins script脚本说明。

    build_docker job 如下

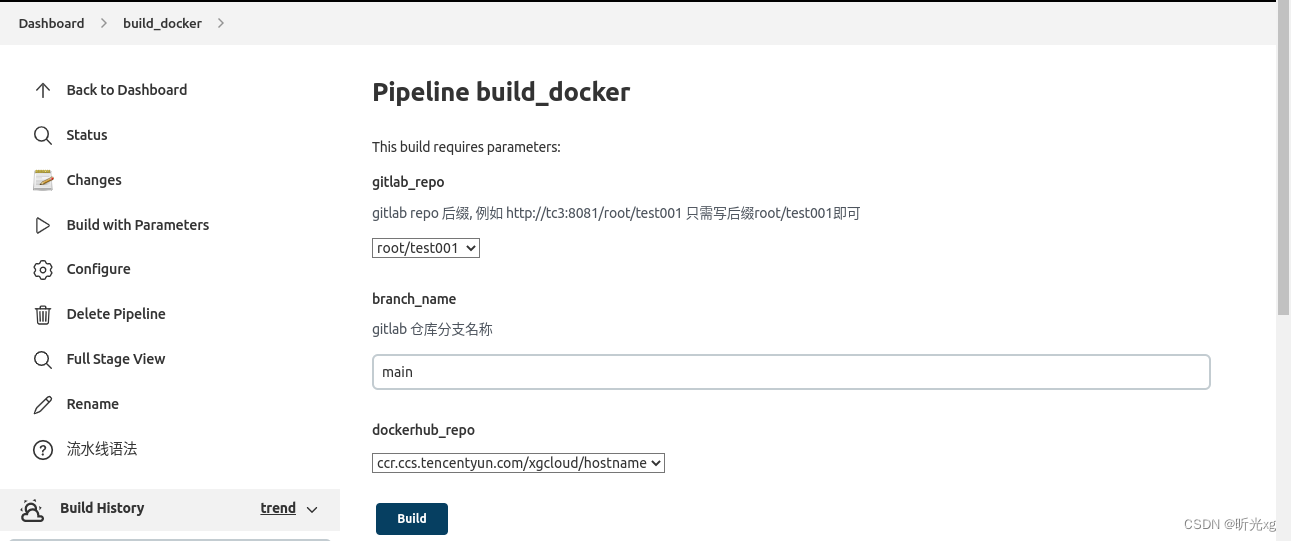

    1）图1 主要参数
    在这里插入图片描述
    build 流程中，我们一般提供给用户 git repo名称、分支、镜像repo-name 等几个核心参数即可，也可按需添加附加参数。
    2）图2 执行结果
    在这里插入图片描述
    执行过程中我们可以动态生成镜像tag，并把它输出在 description栏目，方便用户获取镜像 tag。
    3）pipeline script

    gitlab_repo = "${params.gitlab_repo}"
def split = gitlab_repo.split("/")
def repo_name = split[1]
build_node = 'knode-pc'
branch_name = "${params.branch_name}"
dockerhub_repo = "${params.dockerhub_repo}"
repo_url = "git@xx.xx.xx.xx:${gitlab_repo}.git"

import java.text.SimpleDateFormat;
def createVersion() {
    def dateUnix = ((new Date().time + 8*3600*1000) / 1000).intValue()
    Date dateObj =  new Date( ((long)dateUnix) * 1000 )
    String ymd = new SimpleDateFormat("yyyy.MM.dd-HHmm").format(dateObj)
    return "${ymd}"
}
image_version = createVersion()
work_dir = "${repo_name}-${image_version}"


build_user=""
node{
    wrap([$class: 'BuildUser']) {
        build_user = env.BUILD_USER
    }
}
println("build_user=${build_user}")

default_description = "${build_user} ${gitlab_repo}/${branch_name}:${image_version}"
currentBuild.description = "${default_description}"

pipeline {
    agent {
        node {
            label "${build_node}"
        }
    }

    environment {
        repo_name1 = "${repo_name}"
    }

    stages {
        stage('Clean workspace') {
        agent {
            node {
                label "${build_node}"
            }
        }
         steps {
            sh """
                rm -rf ${work_dir}
            """
        }
      }

      stage("Clone Repo"){
          agent {
             node {
                 label "${build_node}"
             }
         }
         steps {
            dir("${work_dir}"){
                deleteDir()
                    git(
                        url: "${repo_url}",
                        credentialsId: '73d34b09-yourCredentialsId-142643489274',
                        branch: "${branch_name}"
                    )
            sh """
                pwd && ls -la
            """
            }
         }
      }

      stage('Build docker images') {
         agent {
             node {
                 label "${build_node}"
             }
         }
         steps {
            dir("${work_dir}"){
             sh """
                if [ ! -f Dockerfile ]
                then
                    echo "No available Dockerfile in workspace"
                    exit 0
                fi
                pwd
                ls
                docker build -f Dockerfile -t ${dockerhub_repo}:${image_version} .
                docker push ${dockerhub_repo}:${image_version}
                docker rmi ${dockerhub_repo}:${image_version}
            """
            }
        }
      }

      stage('Set tag') {
         agent {
             node {
                 label "${build_node}"
             }
         }
         steps {
            dir("${work_dir}"){
             sh """
               git tag ${branch_name}_${image_version}
               git push origin ${branch_name}_${image_version}
             """
            }
            sh """
            rm -fr ${work_dir}
            """
         }
      }
    }
    post {
        always {
            echo 'I have finished'
        }
        success {
            sh """
            echo "@${build_user} build_docker notify: ${gitlab_repo}/${branch_name}:${image_version}, succeed!"
            """
        }
        failure {
            sh """
            echo "@${build_user} build_docker notify: ${gitlab_repo}/${branch_name}:${image_version}, failed!"
            """
        }
    }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63
    • 64
    • 65
    • 66
    • 67
    • 68
    • 69
    • 70
    • 71
    • 72
    • 73
    • 74
    • 75
    • 76
    • 77
    • 78
    • 79
    • 80
    • 81
    • 82
    • 83
    • 84
    • 85
    • 86
    • 87
    • 88
    • 89
    • 90
    • 91
    • 92
    • 93
    • 94
    • 95
    • 96
    • 97
    • 98
    • 99
    • 100
    • 101
    • 102
    • 103
    • 104
    • 105
    • 106
    • 107
    • 108
    • 109
    • 110
    • 111
    • 112
    • 113
    • 114
    • 115
    • 116
    • 117
    • 118
    • 119
    • 120
    • 121
    • 122
    • 123
    • 124
    • 125
    • 126
    • 127
    • 128
    • 129
    • 130
    • 131
    • 132
    • 133
    • 134
    • 135

    deploy_kubectl job 如下：

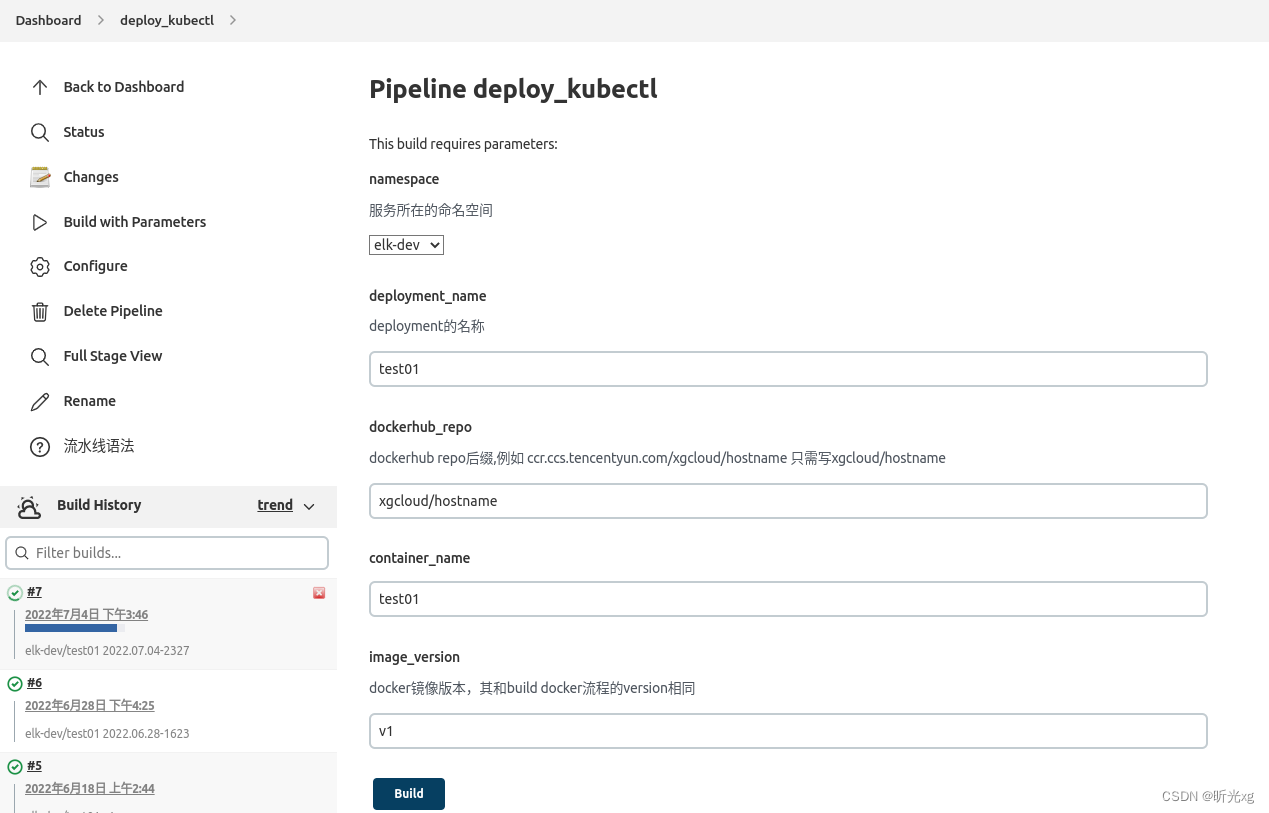

    1）图1主要参数
    在这里插入图片描述

    deploy 流程中，我们一般提供用户命名空间选项、deployment_name选项、docker repo 、docker image tag、container名称等选项即可

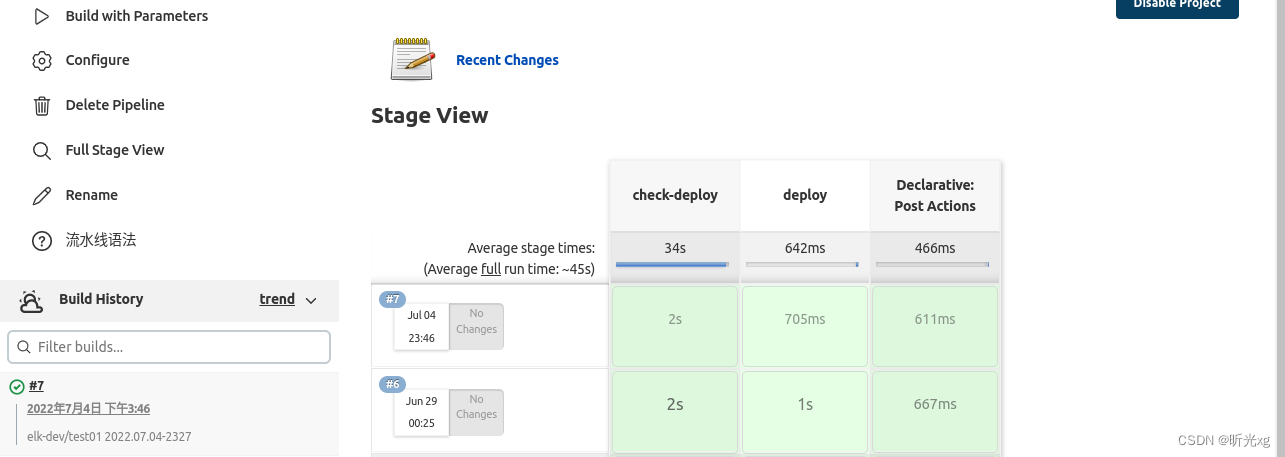

    2）图2执行结果
    在这里插入图片描述

    3）pipeline script

    namespace = "${params.namespace}"
deployment_name = "${params.deployment_name}"
dockerhub_repo = "${params.dockerhub_repo}"
image_version = "${params.image_version}"
container_name = "${params.container_name}"
build_node = 'knode-pc'

default_description = "${namespace}/${deployment_name} ${image_version}"
currentBuild.description = "${default_description}"

pipeline {
    agent {
        node {
            label "$build_node"
        }
    }

   stages {
      stage('check-deploy') {
         agent {
             node {
                 label "$build_node"
             }
         }
         steps {
            echo "Hello, check deployment ${namespace}/${deployment_name} exists"
            sh "/usr/bin/kubectl --kubeconfig /home/xg/.kube/config -n ${namespace} get deploy ${deployment_name}"
         }
      }

      stage('deploy') {
         agent {
             node {
                 label "$build_node"
             }
         }
         steps {
            echo 'Hello, deploy to k8s'
            sh """
            /usr/bin/kubectl --kubeconfig /home/xg/.kube/config -n ${namespace} set image deployment/${deployment_name} ${container_name}=ccr.ccs.tencentyun.com/${dockerhub_repo}:${image_version}
            """
         }
      }
   }

    post {
        always {
            echo 'I have finished'
        }
        success {
            sh """
            echo "curl deploy_kubectl: ${namespace}/${deployment_name} ${image_version}, succeed!"
            """
        }
        failure {
            echo "${namespace}/${deployment_name} ${image_version}, failed!"
            sh """
            echo "curl deploy_kubectl notify: ${namespace}/${deployment_name} ${image_version}, failed!"
            """
        }
    }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62

    此处为了使文档相对简洁，暂未详细介绍 jenkins 相关内容，若有需要可参考笔者 jenkins 相关博文：
    docker笔记3–配置jenkins
    Devops - cicd 01-08 系列文章

    2.2 Jenkins + helm + k8s

    本方案主要使用 build_docker 来构建镜像，然后通过 deploy_helm 将镜像发布到集群，以下为相关参数和 jenkins script脚本说明。

    build_docker job 直接复用上面的流程，此处就不再单独介绍了。

    deploy_helm job 如下：

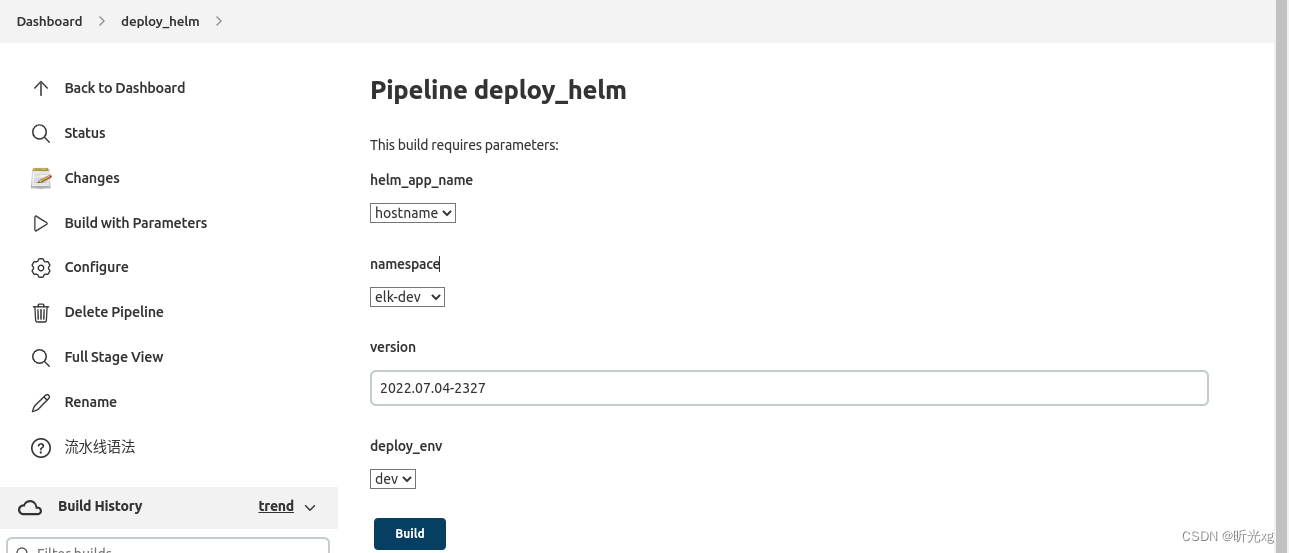

    1）图1主要参数
    在这里插入图片描述
    deploy_helm 流程中，我们一般提供用户 app name选项、命名空间选项、镜像版本选项、服务环境选项(用于区分不同的 {deploy_env}-values.yaml)

    2）图2执行结果
    在这里插入图片描述

    3）pipeline script

    helm_app_name = "${params.helm_app_name}"
namespace = "${params.namespace}"
deployment_name = "${params.helm_app_name}"
version = "${params.version}"
deploy_env = "${params.deploy_env}"
build_node = 'knode-pc'
repo_url = "git@xx.xx.xx.xx:root/sre-helm.git"

import java.text.SimpleDateFormat;
def createVersion() {
    def dateUnix = ((new Date().time + 0) / 1000).intValue()
    Date dateObj =  new Date( ((long)dateUnix) * 1000 )
    String ymd = new SimpleDateFormat("yyyy.MM.dd-HHmm").format(dateObj)
    return "${ymd}"
}
ymd = createVersion()
image_version = createVersion()
work_dir = "deploy-helm-${image_version}"

build_user=""
node{
    wrap([$class: 'BuildUser']) {
        build_user = env.BUILD_USER
    }
}
println("build_user=${build_user}")

default_description = "${build_user} ${namespace}/${deployment_name} ${version}"
currentBuild.description = "${default_description}"


pipeline {
    agent {
        node {
            label "${build_node}"
        }
    }

   stages {
      stage('check-deploy') {
         agent {
             node {
                 label "${build_node}"
             }
         }
         steps {
            echo 'Hello, check deployment exists'
            sh """
            helm --kubeconfig /home/xg/.kube/config -n ${namespace} status ${deployment_name}
            """
         }
      }

      stage("Clone Repo"){
          agent {
             node {
                 label "${build_node}"
             }
         }
         steps {
            dir("${work_dir}"){
                deleteDir()
                    git(
                        url: "${repo_url}",
                        credentialsId: '73d34b09-yourCredentialsId-142643489274',
                        branch: "helm"
                    )
            sh """
                pwd && ls -la
            """
            }
         }
      }

      stage('deploy') {
         agent {
             node {
                 label  "${build_node}"
             }
         }
         steps {
            echo 'Hello, deploy to k8s'
            dir("${work_dir}"){
              sh """
              helm --kubeconfig /home/xg/.kube/config upgrade ${deployment_name} ./${deployment_name} -n ${namespace} -f ./${deployment_name}/${deploy_env}-values.yaml --set image.tag=${version}
              """
            }
         }
      }
   }

    post {
        always {
            echo 'I have finished'
            echo "rm -fr ./${work_dir}"
        }
        success {
            echo "${namespace}/${deployment_name} ${version}, succeed!"
            sh """
            echo "curl succeed message here"
            """
        }
        failure {
            echo "${namespace}/${deployment_name} ${version}, failed!"
            sh """
            echo "curl failed message here"
            """
        }
    }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63
    • 64
    • 65
    • 66
    • 67
    • 68
    • 69
    • 70
    • 71
    • 72
    • 73
    • 74
    • 75
    • 76
    • 77
    • 78
    • 79
    • 80
    • 81
    • 82
    • 83
    • 84
    • 85
    • 86
    • 87
    • 88
    • 89
    • 90
    • 91
    • 92
    • 93
    • 94
    • 95
    • 96
    • 97
    • 98
    • 99
    • 100
    • 101
    • 102
    • 103
    • 104
    • 105
    • 106
    • 107
    • 108
    • 109
    • 110

    此处为了使文档相对简洁，暂未详细介绍 helm 相关内容，若有需要可参考笔者 helm 相关博文：
    k8s笔记7.1–快速入门helm
    k8s笔记7.2–搭建私有helm仓库
    k8s笔记7.3–基于gitlab、jenkins、helm、k8s的CI/CD
    k8s笔记7.4–helm构建无端口类型chart

    2.3 Zadig + helm + k8s

    本方案使用helm chart 的方式将服务部署在集群中，然后使用 zadig 的 ci 和 cd 功能实现服务的构建和部署。

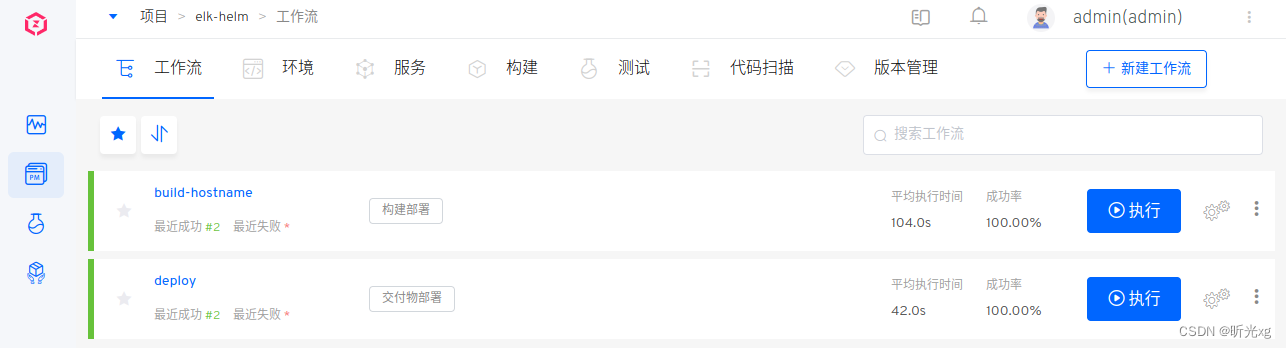

    zadig 中提供给用户使用的是工作流，类似于jenkins 中的 job|pipeline，一般只需要给项目提供一个通用的构建部署工作流 和 一个通用的交付物部署工作流即可， 如下图所示。
    在这里插入图片描述

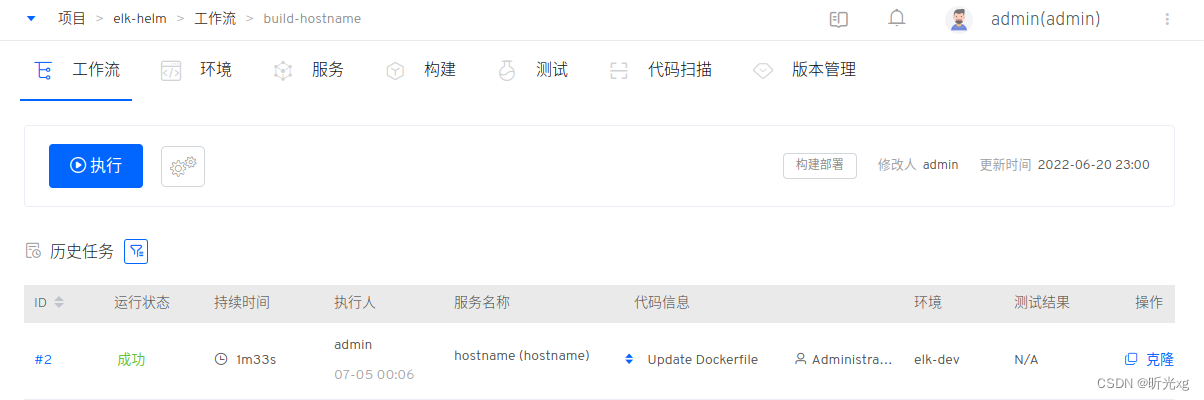

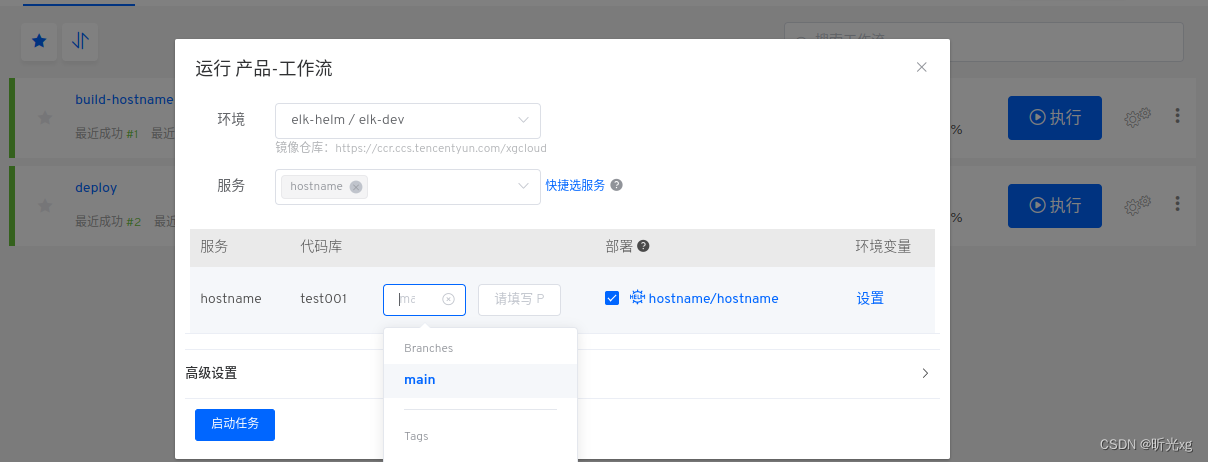

    1）构建部署=服务镜像+发布服务
    在这里插入图片描述
    在这里插入图片描述

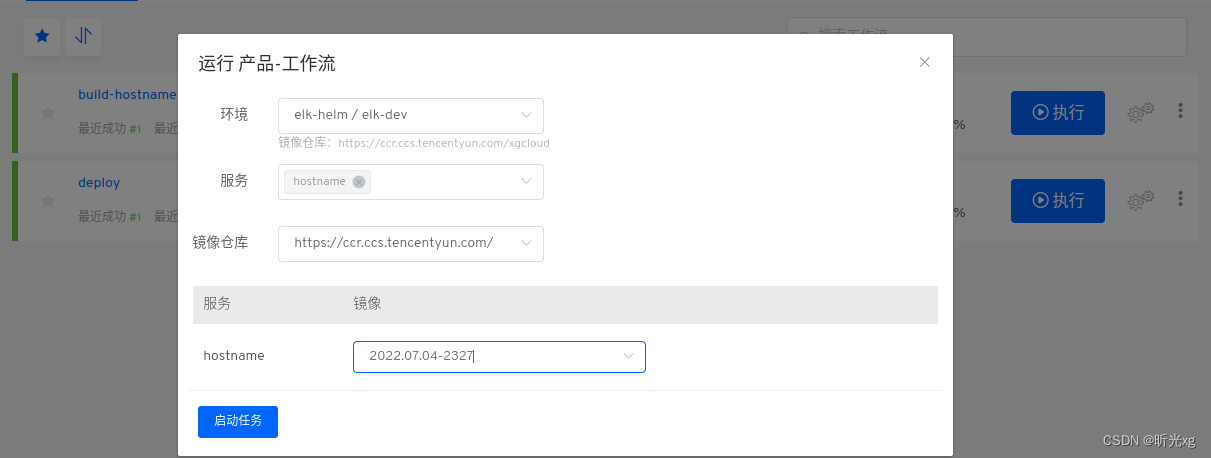

    2）交付物部署=已有镜像发布服务

    在这里插入图片描述
    在这里插入图片描述

    此处为了使文档相对简洁，暂未详细介绍 zadig 相关内容，若有需要可参考笔者 zadig 相关博文或官方文档：
    k8s笔记14–初次体验 开源云原生软件交付平台zadig

    3 注意事项

    1. 笔者kubectl 部署服务的时候需要输入多个参数，包括 deployment 名称 和 container 名称，实际上很多用户不一定会关注容器名称，因此我们也可以通过 kubectl apply -f app-deploy.yaml 的方式来更新服务，更新过程中通过 shell 将 ymal 中的image tag替换即可。
    2. zadig 既可部署 k8s yaml 项目，也可以 helm chart 项目; 但是部署 yaml 项目的时候通常需要删除后重新部署，部署 helm chart 的时候可以在已有 app 存在的情况下部署，因此实际项目中建议有限使用 helm chart 部署项目。

    4 说明

    核心软件环境：
    ubuntu server 18.04
    k8s 1.23.6
    Jenkins 2.354
    zadig 1.12.0 (k8s 1.19.3)
    helm v3.6.1
    主要参考文档：
    jenkins 官方文档
    helm 官方文档
    zadig官方文档
