开发背景：
医生在实际使用PACS软件观察病灶时，经常会测量不规则病灶的周长和面积，使用画笔工具勾勒比较耗时且准度欠佳，
或者在标记人工智能训练样本时少则几百张，多则几千张，为极大减少耗时和极大提高工作效率，故开发此功能用来自动勾勒病灶范围并自动测量。

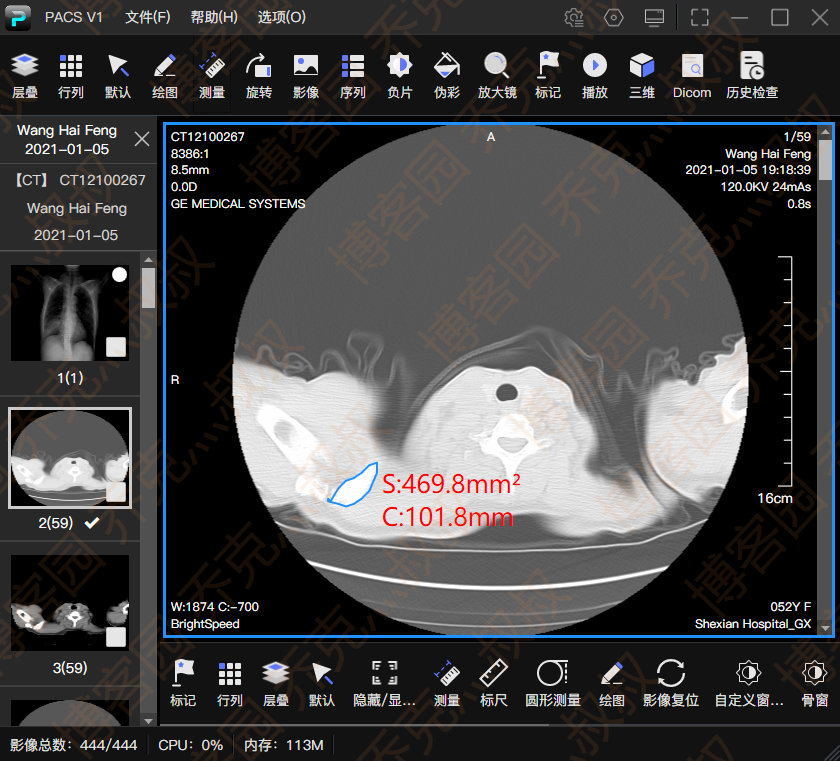

国际惯例，先看效果：
思路流程概览：
①以鼠标按下作为漫水算法中心点向外扩散填充
②裁剪最大外接矩形，缩小计算范围
③灰度转换
④Canny算子或Sobel算子提取轮廓
⑤背景降噪
⑥提取边界轮廓
⑦设置容差范围
⑧可变多边形坐标转化
⑨缩放、平移、旋转后的坐标映射
准备一张样本并以手臂骨头作为假设病灶：
①以鼠标按下作为漫水算法中心点向外扩散填充
通过给定指定的中心坐标，和指定染色的颜色值，向四周扩撒，遇到一样或近似值将其包含在范围内，网上源码很多，很容易实现。
②裁剪最大外接矩形，缩小计算范围
将漫水填充范围的最大外接矩形裁剪出来，提高后续计算效率。
③灰度转换
转换成灰度图，为后续计算做准备。
④Canny算子或Sobel算子进行边缘检测
Canny算子和Sobel算子区别：
Canny算子：
在计算前先将图像进行高斯滤波转换，得到一个相对模糊的图像，使得噪点在平滑过度时的影响降到最低：
根据算法原理得到如下结果：
Sobel算子：
根据算法原理得到如下结果：
其中直观区别是canny算子计算的结果清晰，但不连续，容易受噪点影响，而sobel算子线条相对柔和，连续性强。
⑤背景降噪
进行一次手动背景降噪，使得展现的无用边缘更少，结果更清晰：
⑥提取边界轮廓
经过上面的计算后会得到一个边界坐标集合记为List<Point> list;
这些点是不连续的，不首尾相连的，我们需要将非边缘坐标删除，并将边缘坐标按顺时针或逆时针排序；
此时虽然得到了边缘坐标，但他是非连续性的，当我们把这些点连起来的时候就会出现问题：
所以我们将这些边缘坐标按逆时针或顺时针排序：

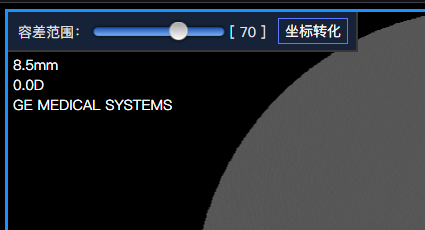

⑦在界面上增加滑块控件并设置容差范围
当碰到边界不是很清晰的时候，我们需要调整容差范围，以影响漫水扩散时的范围准确性：
观察容差范围10和20的区别：
⑧可变多边形坐标转化
根据本系列教程的测量工具开发，在此基础上我们将标识的范围转化为可变多边形：
微调结果并显示周长和面积：
⑨缩放、平移、旋转后的坐标映射
当图像发生放大、平移、旋转时，要注意边缘坐标的映射以保证结果正确：
配合色彩增强，食用效果更佳！
