概述
在学习PE结构之前，我们来大体看一下它的整体结构：
初步学习PE文件，可能看的比较头大。如果你学习过编程语言的话，可以这么说：PE 文件是由一堆结构体和其他数据堆积起来的 。在学习本教程时，建议安装010 Editor可以更方便的学习PE结构，不过该软件是商用的。使用该软件主要是用了它的模板功能，如果是指定类型的文件，它也会主动匹配类型并提示使用相应的模板，如下所示是使用模板之后的效果：
PE文件有两种状态，一个是在磁盘以文件的形式进行保存，另一个就是在内存中，如下图所示：
为什么这么说呢？是因为有对齐这个概念，什么是对齐如果不会建议自己进行查阅，这个无论是编程语言还是操作系统基础中非常重要的概念，我就不在这里絮叨了。对于为什么有两种状态，之后的博文将会介绍。
在PE结构中，有一个十分重要的概念就是RVA和FOA。RVA英文全称为Relative Virtual Address，即相对虚拟地址；FOA英文全称为File Offset Address，即文件偏移地址。就是因为PE有两种状态，所以会有这两种偏移地址。当然还有一个VA，英文全称为Virtual Address，意为绝对的虚拟地址，也就是绝对值，是几就是几。而RVA需要基址才能准确定位到VA。有关RVA、FOA和VA之间的相互转化，将会到下一篇继续。
IMAGE_DOS_HEADER
该结构体的结构如下：
typedef struct _IMAGE_DOS_HEADER { // DOS .EXE header
WORD e_magic; // Magic number
WORD e_cblp; // Bytes on last page of file
WORD e_cp; // Pages in file
WORD e_crlc; // Relocations
WORD e_cparhdr; // Size of header in paragraphs
WORD e_minalloc; // Minimum extra paragraphs needed
WORD e_maxalloc; // Maximum extra paragraphs needed
WORD e_ss; // Initial (relative) SS value
WORD e_sp; // Initial SP value
WORD e_csum; // Checksum
WORD e_ip; // Initial IP value
WORD e_cs; // Initial (relative) CS value
WORD e_lfarlc; // File address of relocation table
WORD e_ovno; // Overlay number
WORD e_res[4]; // Reserved words
WORD e_oemid; // OEM identifier (for e_oeminfo)
WORD e_oeminfo; // OEM information; e_oemid specific
WORD e_res2[10]; // Reserved words
LONG e_lfanew; // File address of new exe header
} IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;
这个结构体是历史遗留的产物，因为开始的时候是DOS系统，上面除了最后一个成员e_lfanew，其他的都是给16位DOS程序看的。不过第一个成员e_magic被作为合法PE文件的校验值，值为IMAGE_DOS_SIGNATURE/0x5A4D/"MZ"。

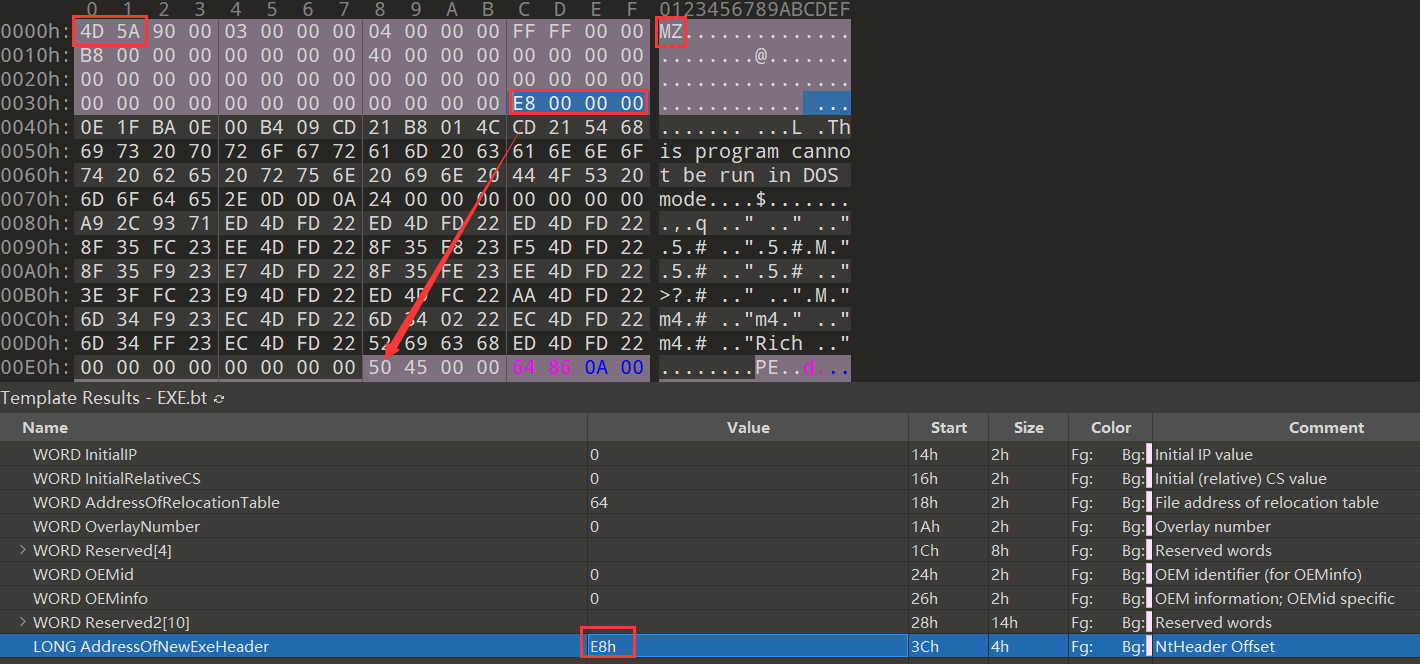

e_lfanew为文件偏移，指向了IMAGE_NT_HEADERS结构，这个就是我们真正可以跑在现在图形界面的Windows程序必须有的结构，我们来看一个程序与此部分相关的结构示意图如下：
DosStub
接在IMAGE_DOS_HEADER结构体后面是被称之为DosStub的，我们能够看到一个字符串This program cannot be run in DOS mode，意为该程序不能够在Dos模式下运行。这里面其实不是垃圾数据，而是有意义的汇编代码，我们用16位反汇编器来看一下：
seg000:0000 seg000 segment byte public 'CODE' use16
seg000:0000 assume cs:seg000
seg000:0000 assume es:nothing, ss:seg000, ds:nothing, fs:nothing, gs:nothing
seg000:0000
seg000:0000 ; =============== S U B R O U T I N E =======================================
seg000:0000
seg000:0000 public start
seg000:0000 start proc near
seg000:0000 push cs
seg000:0001 pop ds
seg000:0002 assume ds:seg000
seg000:0002 mov dx, 0Eh
seg000:0005 mov ah, 9
seg000:0007 int 21h ; DOS - PRINT STRING
seg000:0007 ; DS:DX -> string terminated by "$"
seg000:0009 mov ax, 4C01h
seg000:000C int 21h ; DOS - 2+ - QUIT WITH EXIT CODE (EXIT)
seg000:000C start endp ; AL = exit code
seg000:000C
seg000:000C ; ---------------------------------------------------------------------------
seg000:000E aThisProgramCan db 'This program cannot be run in DOS mode.',0Dh,0Dh,0Ah
seg000:000E db '$',0
seg000:003A align 8
seg000:0040 db 0A9h, 2Ch, 93h, 71h, 0EDh, 4Dh, 0FDh, 22h, 0EDh, 4Dh
seg000:0040 db 0FDh, 22h, 0EDh, 4Dh, 0FDh, 22h, 8Fh, 35h, 0FCh, 23h
seg000:0040 db 0EEh, 4Dh, 0FDh, 22h, 8Fh, 35h, 0F8h, 23h, 0F5h, 4Dh
seg000:0040 db 0FDh, 22h, 8Fh, 35h, 0F9h, 23h, 0E7h, 4Dh, 0FDh, 22h
seg000:0040 db 8Fh, 35h, 0FEh, 23h, 0EEh, 4Dh, 0FDh, 22h, 3Eh, 3Fh
seg000:0040 db 0FCh, 23h, 0E9h, 4Dh, 0FDh, 22h, 0EDh, 4Dh, 0FCh, 22h
seg000:0040 db 0AAh, 4Dh, 0FDh, 22h, 6Dh, 34h, 0F9h, 23h, 0ECh, 4Dh
seg000:0040 db 0FDh, 22h, 6Dh, 34h, 2, 22h, 0ECh, 4Dh, 0FDh, 22h, 6Dh
seg000:0040 db 34h, 0FFh, 23h, 0ECh, 4Dh, 0FDh, 22h, 52h, 69h, 63h
seg000:0040 db 68h, 0EDh, 4Dh, 0FDh, 22h, 8 dup(0)
seg000:00A8 db 10h dup(?)
seg000:00A8 seg000 ends
seg000:00A8
seg000:00A8
seg000:00A8 end start
注意一定要使用16位的反汇编器，否则无论是在32位是64位下，所有的代码都是错误的。
上面的代码如果没有《微机原理》的基础可能有点难懂，这里就补充一下：int 21h是Dos下的中断，类似表示我要调用API了，不同的AH寄存器的值表示调用的函数是不一样的。如果是9，表示在屏幕上打印字符串，不过这个字符串不是用\0结尾的，而是$，和我们现代操作系统的\0的作用是一样的。如果AH的值为0x4C，则表示将AL作为返回值结束程序，和我们C语言编写main函数中的return 0;是一个道理。
有关该部分就介绍到这里。
IMAGE_NT_HEADERS
该结构体在32位和64位程序是有所不同的，只不过是结构体的成员大小的区别，如下所示：
typedef struct _IMAGE_NT_HEADERS {
DWORD Signature;
IMAGE_FILE_HEADER FileHeader;
IMAGE_OPTIONAL_HEADER32 OptionalHeader;
} IMAGE_NT_HEADERS32, *PIMAGE_NT_HEADERS32;
typedef struct _IMAGE_NT_HEADERS64 {
DWORD Signature;
IMAGE_FILE_HEADER FileHeader;
IMAGE_OPTIONAL_HEADER64 OptionalHeader;
} IMAGE_NT_HEADERS64, *PIMAGE_NT_HEADERS64;
Signature是一个十分重要的成员。PE指纹的第二部分，值为IMAGE_NT_SIGNATURE/0x00004550/"PE"。如果值是错误的，同样被判定为非法PE文件。
FileHeader是标准PE头，大小为20个字节，可以通过IMAGE_SIZEOF_FILE_HEADER宏获取，具体细节后面将会介绍。
OptionalHeader是扩展PE头，虽然名字带着可选，但它是必需结构。
我们再来看看它在二进制文件下的位置：
IMAGE_FILE_HEADER
该结构体在32位和64位的程序是一样的，如下所示：
typedef struct _IMAGE_FILE_HEADER {
WORD Machine;
WORD NumberOfSections;
DWORD TimeDateStamp;
DWORD PointerToSymbolTable;
DWORD NumberOfSymbols;
WORD SizeOfOptionalHeader;
WORD Characteristics;
} IMAGE_FILE_HEADER, *PIMAGE_FILE_HEADER;
Machine指示可以运行在什么样的CPU上，它的值如下：
任意CPU：IMAGE_FILE_MACHINE_UNKNOWN/0x0000；Intel 386以及后续CPU:IMAGE_FILE_MACHINE_I386/0x014C；x64:IMAGE_FILE_MACHINE_AMD64/0x8664。
下面是其中的所有成员:
#define IMAGE_FILE_MACHINE_UNKNOWN 0
#define IMAGE_FILE_MACHINE_TARGET_HOST 0x0001 // Useful for indicating we want to interact with the host and not a WoW guest.
#define IMAGE_FILE_MACHINE_I386 0x014c // Intel 386.
#define IMAGE_FILE_MACHINE_R3000 0x0162 // MIPS little-endian, 0x160 big-endian
#define IMAGE_FILE_MACHINE_R4000 0x0166 // MIPS little-endian
#define IMAGE_FILE_MACHINE_R10000 0x0168 // MIPS little-endian
#define IMAGE_FILE_MACHINE_WCEMIPSV2 0x0169 // MIPS little-endian WCE v2
#define IMAGE_FILE_MACHINE_ALPHA 0x0184 // Alpha_AXP
#define IMAGE_FILE_MACHINE_SH3 0x01a2 // SH3 little-endian
#define IMAGE_FILE_MACHINE_SH3DSP 0x01a3
#define IMAGE_FILE_MACHINE_SH3E 0x01a4 // SH3E little-endian
#define IMAGE_FILE_MACHINE_SH4 0x01a6 // SH4 little-endian
#define IMAGE_FILE_MACHINE_SH5 0x01a8 // SH5
#define IMAGE_FILE_MACHINE_ARM 0x01c0 // ARM Little-Endian
#define IMAGE_FILE_MACHINE_THUMB 0x01c2 // ARM Thumb/Thumb-2 Little-Endian
#define IMAGE_FILE_MACHINE_ARMNT 0x01c4 // ARM Thumb-2 Little-Endian
#define IMAGE_FILE_MACHINE_AM33 0x01d3
#define IMAGE_FILE_MACHINE_POWERPC 0x01F0 // IBM PowerPC Little-Endian
#define IMAGE_FILE_MACHINE_POWERPCFP 0x01f1
#define IMAGE_FILE_MACHINE_IA64 0x0200 // Intel 64
#define IMAGE_FILE_MACHINE_MIPS16 0x0266 // MIPS
#define IMAGE_FILE_MACHINE_ALPHA64 0x0284 // ALPHA64
#define IMAGE_FILE_MACHINE_MIPSFPU 0x0366 // MIPS
#define IMAGE_FILE_MACHINE_MIPSFPU16 0x0466 // MIPS
#define IMAGE_FILE_MACHINE_AXP64 IMAGE_FILE_MACHINE_ALPHA64
#define IMAGE_FILE_MACHINE_TRICORE 0x0520 // Infineon
#define IMAGE_FILE_MACHINE_CEF 0x0CEF
#define IMAGE_FILE_MACHINE_EBC 0x0EBC // EFI Byte Code
#define IMAGE_FILE_MACHINE_AMD64 0x8664 // AMD64 (K8)
#define IMAGE_FILE_MACHINE_M32R 0x9041 // M32R little-endian
#define IMAGE_FILE_MACHINE_ARM64 0xAA64 // ARM64 Little-Endian
#define IMAGE_FILE_MACHINE_CEE 0xC0EE
NumberOfSections指示节的数量，它十分重要。
TimeDateStamp指示编译器填写的时间戳与文件属性里面创建时间/修改时间无关，计算的是当前时间与1970年0时0点0分差的秒数。
PointerToSymbolTable/NumberOfSymbols与调试相关，不做关注。
SizeOfOptionalHeader表示扩展PE头的大小，可以修改合适的数值。在默认情况下，32位PE文件:0xE0，64位PE文件:0xF0。
Characteristics指示了文件属性，它的值有如下：
#define IMAGE_FILE_RELOCS_STRIPPED 0x0001 // Relocation info stripped from file.
#define IMAGE_FILE_EXECUTABLE_IMAGE 0x0002 // File is executable (i.e. no unresolved external references).
#define IMAGE_FILE_LINE_NUMS_STRIPPED 0x0004 // Line nunbers stripped from file.
#define IMAGE_FILE_LOCAL_SYMS_STRIPPED 0x0008 // Local symbols stripped from file.
#define IMAGE_FILE_AGGRESIVE_WS_TRIM 0x0010 // Aggressively trim working set
#define IMAGE_FILE_LARGE_ADDRESS_AWARE 0x0020 // App can handle >2gb addresses
#define IMAGE_FILE_BYTES_REVERSED_LO 0x0080 // Bytes of machine word are reversed.
#define IMAGE_FILE_32BIT_MACHINE 0x0100 // 32 bit word machine.
#define IMAGE_FILE_DEBUG_STRIPPED 0x0200 // Debugging info stripped from file in .DBG file
#define IMAGE_FILE_REMOVABLE_RUN_FROM_SWAP 0x0400 // If Image is on removable media, copy and run from the swap file.
#define IMAGE_FILE_NET_RUN_FROM_SWAP 0x0800 // If Image is on Net, copy and run from the swap file.
#define IMAGE_FILE_SYSTEM 0x1000 // System File.
#define IMAGE_FILE_DLL 0x2000 // File is a DLL.
#define IMAGE_FILE_UP_SYSTEM_ONLY 0x4000 // File should only be run on a UP machine
#define IMAGE_FILE_BYTES_REVERSED_HI 0x8000 // Bytes of machine word are reversed.
我们再来看看它在二进制文件下的位置：
IMAGE_OPTIONAL_HEADER
这个结构体在32位和64位是有区别的，是某些成员的大小区别，它们的结构如下：
typedef struct _IMAGE_OPTIONAL_HEADER {
WORD Magic;
BYTE MajorLinkerVersion;
BYTE MinorLinkerVersion;
DWORD SizeOfCode;
DWORD SizeOfInitializedData;
DWORD SizeOfUninitializedData;
DWORD AddressOfEntryPoint;
DWORD BaseOfCode;
DWORD BaseOfData;
DWORD ImageBase;
DWORD SectionAlignment;
DWORD FileAlignment;
WORD MajorOperatingSystemVersion;
WORD MinorOperatingSystemVersion;
WORD MajorImageVersion;
WORD MinorImageVersion;
WORD MajorSubsystemVersion;
WORD MinorSubsystemVersion;
DWORD Win32VersionValue;
DWORD SizeOfImage;
DWORD SizeOfHeaders;
DWORD CheckSum;
WORD Subsystem;
WORD DllCharacteristics;
DWORD SizeOfStackReserve;
DWORD SizeOfStackCommit;
DWORD SizeOfHeapReserve;
DWORD SizeOfHeapCommit;
DWORD LoaderFlags; //调试相关
DWORD NumberOfRvaAndSizes; //目录表的个数（决定DataDirectory数组长度）
IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES];
} IMAGE_OPTIONAL_HEADER32, *PIMAGE_OPTIONAL_HEADER32;
typedef struct _IMAGE_OPTIONAL_HEADER64 {
WORD Magic;
BYTE MajorLinkerVersion;
BYTE MinorLinkerVersion;
DWORD SizeOfCode;
DWORD SizeOfInitializedData;
DWORD SizeOfUninitializedData;
DWORD AddressOfEntryPoint;
DWORD BaseOfCode;
ULONGLONG ImageBase;
DWORD SectionAlignment;
DWORD FileAlignment;
WORD MajorOperatingSystemVersion;
WORD MinorOperatingSystemVersion;
WORD MajorImageVersion;
WORD MinorImageVersion;
WORD MajorSubsystemVersion;
WORD MinorSubsystemVersion;
DWORD Win32VersionValue;
DWORD SizeOfImage;
DWORD SizeOfHeaders;
DWORD CheckSum;
WORD Subsystem;
WORD DllCharacteristics;
ULONGLONG SizeOfStackReserve;
ULONGLONG SizeOfStackCommit;
ULONGLONG SizeOfHeapReserve;
ULONGLONG SizeOfHeapCommit;
DWORD LoaderFlags;
DWORD NumberOfRvaAndSizes;
IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES];
} IMAGE_OPTIONAL_HEADER64, *PIMAGE_OPTIONAL_HEADER64;
#define IMAGE_NUMBEROF_DIRECTORY_ENTRIES 16
Magic标识程序的位数。32位程序为值为IMAGE_NT_OPTIONAL_HDR32_MAGIC/0x10b，64位程序为值为IMAGE_NT_OPTIONAL_HDR64_MAGIC/0x20b。它是判断程序位数的关键属性。
AddressOfEntryPoint的值表示程序入口RVA，十分重要。
ImageBase表示该PE比较倾向的内存镜像加载基址，比较重要。对于DLL这个值通常并不被操作系统采纳，如果开启了随机基址的EXE也是如此。
SectionAlignment表示内存对齐值，十分重要。
FileAlignment表示文件对齐值，十分重要。
SizeOfImage表示内存中整个PE文件的映射的尺寸，可比实际的值大，必须是SectionAlignment的整数倍，十分重要。
SizeOfHeaders所有头和节表按照文件对齐后的大小，否则加载会出错，这十分重要。
CheckSum表示校验和，一些系统文件有要求用来判断文件是否被修改。
Subsystem意为子系统，驱动程序值为1，图形界面值为2，控制台、DLL值为3。下面是其枚举：
#define IMAGE_SUBSYSTEM_UNKNOWN 0 // Unknown subsystem.
#define IMAGE_SUBSYSTEM_NATIVE 1 // Image doesn't require a subsystem.
#define IMAGE_SUBSYSTEM_WINDOWS_GUI 2 // Image runs in the Windows GUI subsystem.
#define IMAGE_SUBSYSTEM_WINDOWS_CUI 3 // Image runs in the Windows character subsystem.
#define IMAGE_SUBSYSTEM_OS2_CUI 5 // image runs in the OS/2 character subsystem.
#define IMAGE_SUBSYSTEM_POSIX_CUI 7 // image runs in the Posix character subsystem.
#define IMAGE_SUBSYSTEM_NATIVE_WINDOWS 8 // image is a native Win9x driver.
#define IMAGE_SUBSYSTEM_WINDOWS_CE_GUI 9 // Image runs in the Windows CE subsystem.
#define IMAGE_SUBSYSTEM_EFI_APPLICATION 10 //
#define IMAGE_SUBSYSTEM_EFI_BOOT_SERVICE_DRIVER 11 //
#define IMAGE_SUBSYSTEM_EFI_RUNTIME_DRIVER 12 //
#define IMAGE_SUBSYSTEM_EFI_ROM 13
#define IMAGE_SUBSYSTEM_XBOX 14
#define IMAGE_SUBSYSTEM_WINDOWS_BOOT_APPLICATION 16
#define IMAGE_SUBSYSTEM_XBOX_CODE_CATALOG 17
DllCharacteristics是文件特性，不是针对DLL文件的，该成员是比较重要的，基址重定位就是从这个成员进行设置的。下面是其枚举：
// IMAGE_LIBRARY_PROCESS_INIT 0x0001 // Reserved.
// IMAGE_LIBRARY_PROCESS_TERM 0x0002 // Reserved.
// IMAGE_LIBRARY_THREAD_INIT 0x0004 // Reserved.
// IMAGE_LIBRARY_THREAD_TERM 0x0008 // Reserved.
#define IMAGE_DLLCHARACTERISTICS_HIGH_ENTROPY_VA 0x0020 // Image can handle a high entropy 64-bit virtual address space.
#define IMAGE_DLLCHARACTERISTICS_DYNAMIC_BASE 0x0040 // DLL can move.
#define IMAGE_DLLCHARACTERISTICS_FORCE_INTEGRITY 0x0080 // Code Integrity Image
#define IMAGE_DLLCHARACTERISTICS_NX_COMPAT 0x0100 // Image is NX compatible
#define IMAGE_DLLCHARACTERISTICS_NO_ISOLATION 0x0200 // Image understands isolation and doesn't want it
#define IMAGE_DLLCHARACTERISTICS_NO_SEH 0x0400 // Image does not use SEH. No SE handler may reside in this image
#define IMAGE_DLLCHARACTERISTICS_NO_BIND 0x0800 // Do not bind this image.
#define IMAGE_DLLCHARACTERISTICS_APPCONTAINER 0x1000 // Image should execute in an AppContainer
#define IMAGE_DLLCHARACTERISTICS_WDM_DRIVER 0x2000 // Driver uses WDM model
#define IMAGE_DLLCHARACTERISTICS_GUARD_CF 0x4000 // Image supports Control Flow Guard.
#define IMAGE_DLLCHARACTERISTICS_TERMINAL_SERVER_AWARE
DataDirectory是存储表位置大小的数组。不同的索引代表不同的表的数据，下面是其枚举：
#define IMAGE_DIRECTORY_ENTRY_EXPORT 0 // Export Directory
#define IMAGE_DIRECTORY_ENTRY_IMPORT 1 // Import Directory
#define IMAGE_DIRECTORY_ENTRY_RESOURCE 2 // Resource Directory
#define IMAGE_DIRECTORY_ENTRY_EXCEPTION 3 // Exception Directory
#define IMAGE_DIRECTORY_ENTRY_SECURITY 4 // Security Directory
#define IMAGE_DIRECTORY_ENTRY_BASERELOC 5 // Base Relocation Table
#define IMAGE_DIRECTORY_ENTRY_DEBUG 6 // Debug Directory
// IMAGE_DIRECTORY_ENTRY_COPYRIGHT 7 // (X86 usage)
#define IMAGE_DIRECTORY_ENTRY_ARCHITECTURE 7 // Architecture Specific Data
#define IMAGE_DIRECTORY_ENTRY_GLOBALPTR 8 // RVA of GP
#define IMAGE_DIRECTORY_ENTRY_TLS 9 // TLS Directory
#define IMAGE_DIRECTORY_ENTRY_LOAD_CONFIG 10 // Load Configuration Directory
#define IMAGE_DIRECTORY_ENTRY_BOUND_IMPORT 11 // Bound Import Directory in headers
#define IMAGE_DIRECTORY_ENTRY_IAT 12 // Import Address Table
#define IMAGE_DIRECTORY_ENTRY_DELAY_IMPORT 13 // Delay Load Import Descriptors
#define IMAGE_DIRECTORY_ENTRY_COM_DESCRIPTOR 14 // COM Runtime descriptor
我们再来看看它在二进制文件下的位置：
IMAGE_SECTION_HEADER
IMAGE_SECTION_HEADER是节区头，是重要的结构体，在32位和64位下的程序没有区别。大小可通过IMAGE_SIZEOF_SECTION_HEADER获取，在内存的展开大小 = Max(Misc,SizeOfRawData)。如果此节为已初始化的变量，则 Misc > SizeOfRawData；若节为未初始化的变量则 Misc < SizeOfRawData。如下是结构体成员：
#define IMAGE_SIZEOF_SHORT_NAME 8
typedef struct _IMAGE_SECTION_HEADER {
BYTE Name[IMAGE_SIZEOF_SHORT_NAME];
union {
DWORD PhysicalAddress;
DWORD VirtualSize;
} Misc;
DWORD VirtualAddress;
DWORD SizeOfRawData;
DWORD PointerToRawData;
DWORD PointerToRelocations;
DWORD PointerToLinenumbers;
WORD NumberOfRelocations;
WORD NumberOfLinenumbers;
DWORD Characteristics;
} IMAGE_SECTION_HEADER, *PIMAGE_SECTION_HEADER;
Name表示节区名称，ASCII字符串，可自定义，只截取8个。
Misc表示该节在没有对齐前的真实尺寸，该值可以不准确。
VirtualAddress是在内存中的偏移地址，加上lmageBase才是在内存中的真正地址，十分重要。
PointerToRawData是节区在文件中的偏移，十分重要。
PointerToRelocations/PointerToRelocations/NumberOfRelocations/PointerToLinenumbers与调试相关，不关注。
Characteristics是节的属性。下面是其枚举：
// IMAGE_SCN_TYPE_REG 0x00000000 // Reserved.
// IMAGE_SCN_TYPE_DSECT 0x00000001 // Reserved.
// IMAGE_SCN_TYPE_NOLOAD 0x00000002 // Reserved.
// IMAGE_SCN_TYPE_GROUP 0x00000004 // Reserved.
#define IMAGE_SCN_TYPE_NO_PAD 0x00000008 // Reserved.
// IMAGE_SCN_TYPE_COPY 0x00000010 // Reserved.
#define IMAGE_SCN_CNT_CODE 0x00000020 // Section contains code.
#define IMAGE_SCN_CNT_INITIALIZED_DATA 0x00000040 // Section contains initialized data.
#define IMAGE_SCN_CNT_UNINITIALIZED_DATA 0x00000080 // Section contains uninitialized data.
#define IMAGE_SCN_LNK_OTHER 0x00000100 // Reserved.
#define IMAGE_SCN_LNK_INFO 0x00000200 // Section contains comments or some other type of information.
// IMAGE_SCN_TYPE_OVER 0x00000400 // Reserved.
#define IMAGE_SCN_LNK_REMOVE 0x00000800 // Section contents will not become part of image.
#define IMAGE_SCN_LNK_COMDAT 0x00001000 // Section contents comdat.
// 0x00002000 // Reserved.
// IMAGE_SCN_MEM_PROTECTED - Obsolete 0x00004000
#define IMAGE_SCN_NO_DEFER_SPEC_EXC 0x00004000 // Reset speculative exceptions handling bits in the TLB entries for this section.
#define IMAGE_SCN_GPREL 0x00008000 // Section content can be accessed relative to GP
#define IMAGE_SCN_MEM_FARDATA 0x00008000
// IMAGE_SCN_MEM_SYSHEAP - Obsolete 0x00010000
#define IMAGE_SCN_MEM_PURGEABLE 0x00020000
#define IMAGE_SCN_MEM_16BIT 0x00020000
#define IMAGE_SCN_MEM_LOCKED 0x00040000
#define IMAGE_SCN_MEM_PRELOAD 0x00080000
#define IMAGE_SCN_ALIGN_1BYTES 0x00100000 //
#define IMAGE_SCN_ALIGN_2BYTES 0x00200000 //
#define IMAGE_SCN_ALIGN_4BYTES 0x00300000 //
#define IMAGE_SCN_ALIGN_8BYTES 0x00400000 //
#define IMAGE_SCN_ALIGN_16BYTES 0x00500000 // Default alignment if no others are specified.
#define IMAGE_SCN_ALIGN_32BYTES 0x00600000 //
#define IMAGE_SCN_ALIGN_64BYTES 0x00700000 //
#define IMAGE_SCN_ALIGN_128BYTES 0x00800000 //
#define IMAGE_SCN_ALIGN_256BYTES 0x00900000 //
#define IMAGE_SCN_ALIGN_512BYTES 0x00A00000 //
#define IMAGE_SCN_ALIGN_1024BYTES 0x00B00000 //
#define IMAGE_SCN_ALIGN_2048BYTES 0x00C00000 //
#define IMAGE_SCN_ALIGN_4096BYTES 0x00D00000 //
#define IMAGE_SCN_ALIGN_8192BYTES 0x00E00000 //
// Unused 0x00F00000
#define IMAGE_SCN_ALIGN_MASK 0x00F00000
#define IMAGE_SCN_LNK_NRELOC_OVFL 0x01000000 // Section contains extended relocations.
#define IMAGE_SCN_MEM_DISCARDABLE 0x02000000 // Section can be discarded.
#define IMAGE_SCN_MEM_NOT_CACHED 0x04000000 // Section is not cachable.
#define IMAGE_SCN_MEM_NOT_PAGED 0x08000000 // Section is not pageable.
#define IMAGE_SCN_MEM_SHARED 0x10000000 // Section is shareable.
#define IMAGE_SCN_MEM_EXECUTE 0x20000000 // Section is executable.
#define IMAGE_SCN_MEM_READ 0x40000000 // Section is readable.
#define IMAGE_SCN_MEM_WRITE 0x80000000 // Section is writeable.
我们再来看看它在二进制文件下的位置：
IMAGE_DATA_DIRECTORY
IMAGE_DATA_DIRECTORY是十分重要的结构体，具体重要性的体现已经在IMAGE_OPTIONAL_HEADER介绍过了，如下是其结构：
typedef struct _IMAGE_DATA_DIRECTORY {
DWORD VirtualAddress;
DWORD Size;
} IMAGE_DATA_DIRECTORY, *PIMAGE_DATA_DIRECTORY;
VirtualAddress是指表在内存的RVA，十分重要。
Size是指IMAGE_DATA_DIRECTORY结构体和其使用的所有数据之和，该值不会影响程序的运行。
我们再来看看它在二进制文件下的位置：
小结
本篇我们只介绍了基本结构体，对于后面比较复杂的几个表和地址转化，考虑到比较复杂，挪到下一篇进行。
看完本篇文章一定要把在16进制下看明白结构，最好用自己熟悉的编程语言写一个解析上面所述结构体的解析器，以巩固自己的学习成果。
