Unity Shader学习笔记

Shader类型

ShaderLab

基本定义

        ShaderLab是一种在着色器源文件中使用的声明性语言，用于实现“数据驱动”渲染。它允许开发者定义Shader对象的整体结构，以及设置GPU的渲染状态。

        ShaderLab本质上是在底层着色器语言（如CG/HLSL/GLSL）的基础上，提供各种声明信息，这些信息用于驱动渲染管线。

基本结构

Shader的声明

        Shader文件的开头声明Shader的名称以及位置。

//Shader的名称为MyShader，它在Shader下拉菜单中的位置为Custom
Shader "Custom/MyShader"

Properties(属性定义)

        定义着色器中使用的贴图资源或数值参数等，这些属性会在Inspector视图的材质界面中显示，方便设置和修改。

语法结构

    Properties  //属性
    {
        //注：Properties中的变量名称通常以下划线开始
        变量名("面板展示名称",属性类型)=默认值
    }

Properties语义块代码示例

Properties  //属性
{
   _Int("Int",Int)=1
   _Float("Float",Float)=1.0
   _Range("Range",Range(0.0,1.0))=0.5
   _Color("Color",Color)=(1,1,1,1)
   _Vector("Vector",Vector)=(0,0,,0,1)
   _2D("2D",2D)=""{}
   _Cube("Cube",Cube)="white"{}
   _3D("3D",3D)="white"{}
}

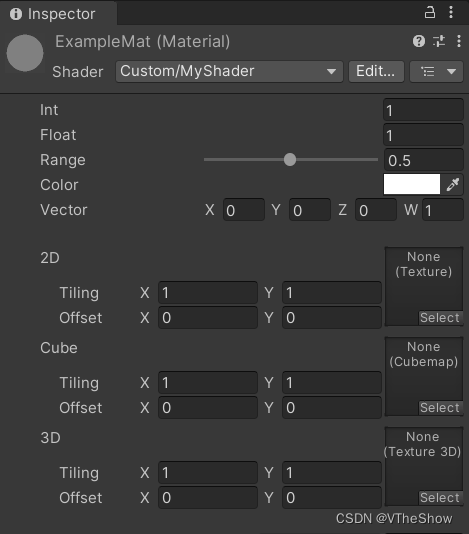

Properties语义块代码示例在材质面板的显示结果

SubShader（子着色器）

        Shader文件可以包含多个SubShader，但至少需要有一个；Unity会检查所有的SubShader，并选择第一个能在目标平台上运行的。

        每个SubShader可能包含可选的标签（Tags）、状态设置（例如ZTest、Blend等）以及一个或多个Pass。Pass定义了渲染的具体步骤，包括顶点着色器和片段着色器的代码。

语法结构

SubShader    //子着色器
{
    //可选的
    Tags { "标签键名称1"="值" "标签键名称2"="值"}

    //可选的
    状态名称 状态指令
    //示例
    Cull Off  //关闭剔除
    ZWrite Off //关闭深度写入

    //可选的
    Pass
    {
        [Name]
        [Tags]
        [RenderSetup]
        //other code
    }
}

SubShader的标签类型

渲染队列Queue

        渲染队列（Queue）在Unity Shader中用来控制物体在渲染管线中的渲染顺序。渲染顺序决定了物体在屏幕上的呈现顺序，较低的渲染队列值会先被绘制，较高的渲染队列值会后被绘制。

补充--自定义渲染队列

        有时候，我们可能需要定义一些自定义的渲染队列，以实现更复杂的渲染效果。在Shader中设置自定义渲染队列需要使用Queue标签，并指定一个整数值作为队列的优先级。

Tags {
    "Queue" = "Geometry+200" //队列值为2200
}

渲染类型RenderType

        定义着色器的渲染类型
