3种在ArcGIS Pro中制作山体阴影的方法

山体阴影可以更直观的展现地貌特点，表达真实的地形，这里为大家介绍一下在ArcGIS Pro中制作山体阴影的方法，希望能对你有所帮助。

数据来源

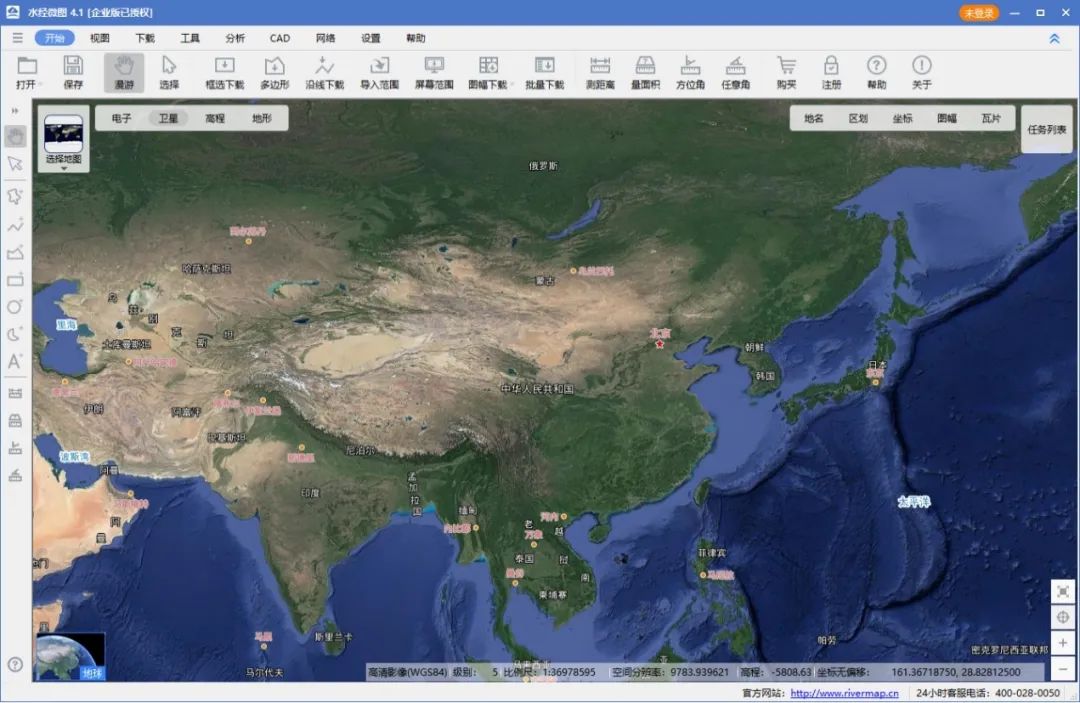

本教程所使用的数据是从水经微图中下载的DEM数据，除了DEM数据，常见的GIS数据都可以从水经微图中下载。

水经微图

符号系统渲染

在符号系统内，选择主符号系统为晕渲地貌即可看到山体阴影效果，如下图所示。

符号系统内山体阴影

晕渲地貌函数

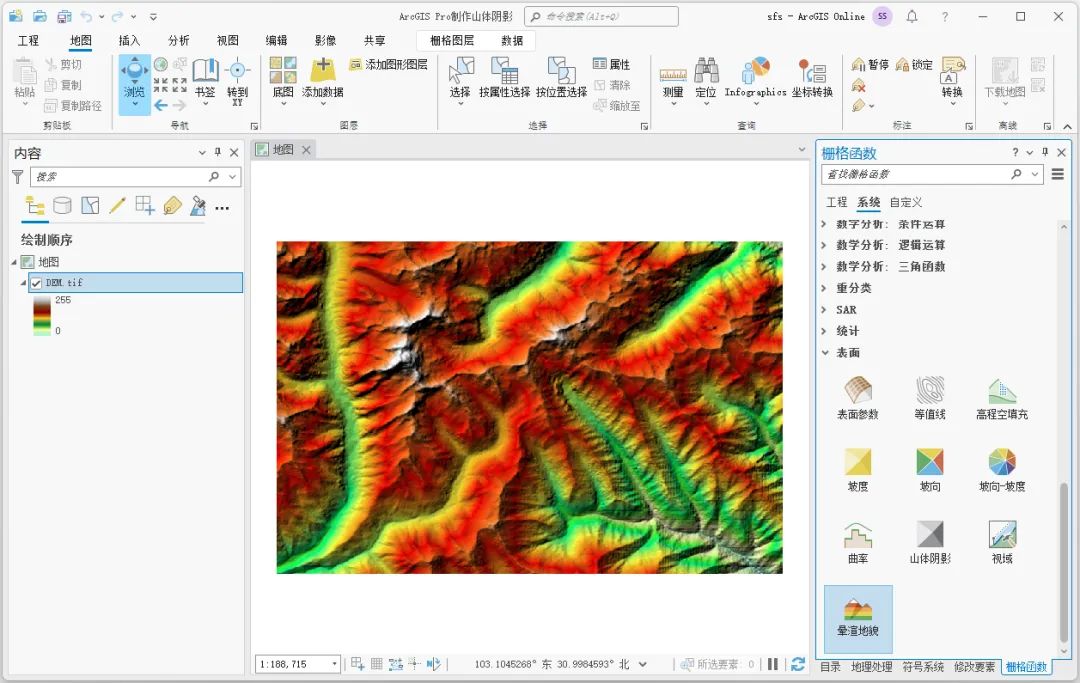

打开栅格函数，在表面内选择晕渲地貌函数，如下图所示。

选择晕渲地貌函数

在晕渲地貌属性对话框内，栅格为DEM数据，配色方案类型选择色带，选择合适的色带并设置山体阴影类型等参数，如下图所示。

晕渲地貌属性设置

点击创建新图层后可以看到生成的山体阴影，如下图所示。

生成的山体阴影

山体阴影工具

在工具箱内点击“Spatial Analyst工具\表面分析\山体阴影”，调用山体阴影工具，如下图所示。

    调用山体阴影工具

在显示的山体阴影对话框内，输入栅格为DEM数据，设置输出栅格和方位角等参数，如下图所示。

山体阴影设置

调整DEM的色带，并将生成的山体阴影图层适当透明即可看到最终的效果，如下图所示。

最终效果

结语

以上就是3种在ArcGIS Pro中制作山体阴影的方法的详细说明，主要包括了数据来源、符号系统渲染、晕渲地貌函数和山体阴影工具等功能。
