[⑤ADRV902x]: TES (Transceiver Evaluation Software) 使用

前言

在ADI官网的ADRV902x系列的参考设计软件包（地址：https://www.analog.com/cn/products/adrv9029.html#product-requirement ）中包含了GUI软件TES (Transceiver Evaluation Software)。软件实用的功能非常多，比如可以用界面的形式配置ADRV902x各个功能参数，并且可以导出配置文件initdata.c，json文件，源文件（ARM bin， stream bin（参考设计软件包里是没有stream.bin文件的，可以通过TES生成））等；或者可以使用官方提供的样例导出配置，给驱动软件使用。如果射频母板使用的是官方ADS9母板的话，还可以通过网线与ADS9相连接，通过TES直接对ADRV902x射频子板进行编程。

安装程序：

安装完成后启动，会看到如下的界面：

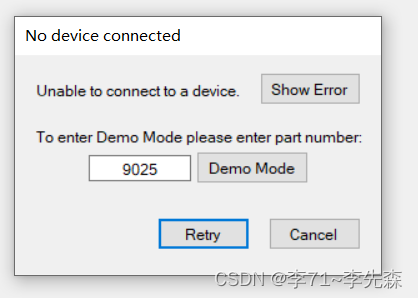

因为博主没有使用ADS9，无法与母板连接，所以要使用demo mode运行，点击Connect，选择Demo Mode：

在一段时间加载后，会显示如下界面：

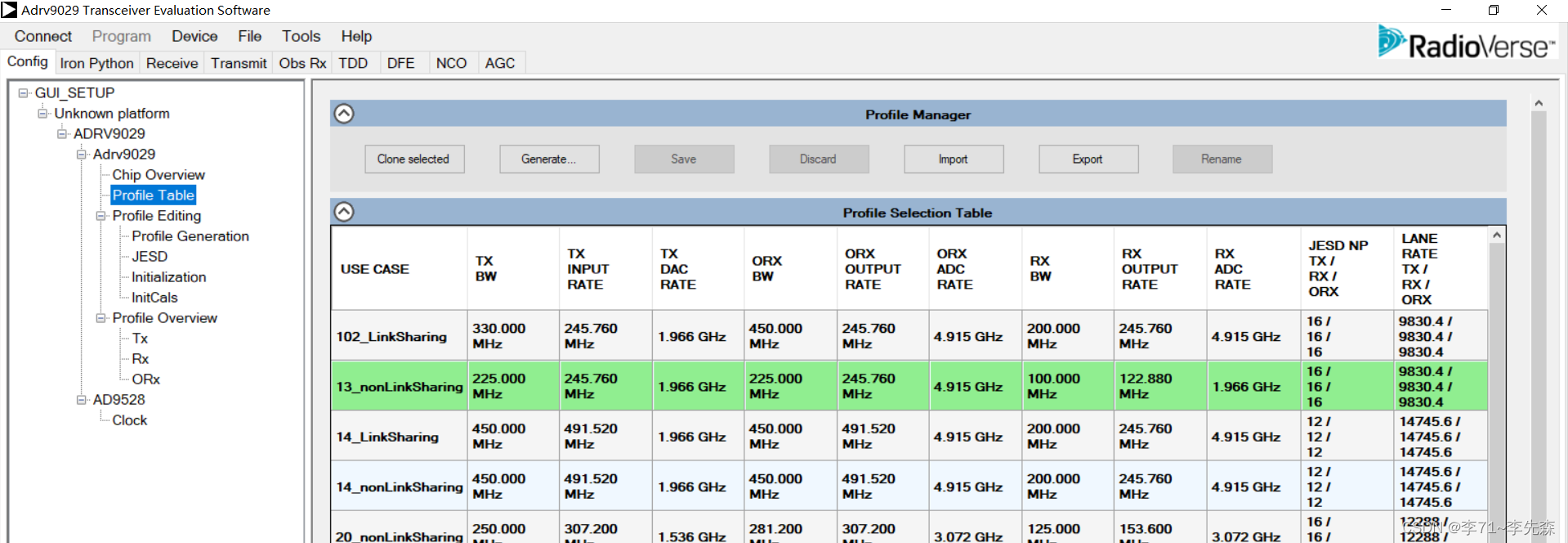

在Profile Table中ADI提供了几个配置样例可以选择，比如图中的13_noLinkSharing，选中后点击Generate…，就能在Profile Editing，Profile Overview中加载样例配置的参数，也可以根据实际情况自行修改。

下面就是配置文件的导出，可以点击Tools- >Create Script->Init.c files，然后会有个提示，是否也导出resouce files（ARM bin文件，gain table文件等），选择Yes。

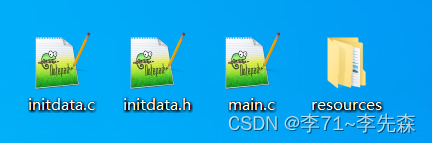

成功的话，会得到如下文件，在main .c中有ADRV902x初始化，Tx test tone测试代码可供参考：
