应用开发平台集成表单设计器系列之3——整体集成思路及表单设计器功能深度了解

背景

平台需要实现自定义表单功能，作为低代码开发的一部分，通过技术预研和技术选型，选择form-create和form-create-designer这两个组件进行集成作为实现方案。通过深入了解和技术验证，确认了组件的功能能满足需求，具备良好的开放性和扩展性。
接下来，重点来说说整体设计。

核心问题

实际有个核心的问题需要先考虑清楚，即现有的开发平台低代码配置功能与表单设计器，二者的关系是什么样。思考后总结，主要有三种模式：
1.相互独立，分别用于不同的场景；
2.协作关系，现有配置功能进行初步配置，表单设计器在其基础上再进行二次调整；
3.替代关系，只保留其中一种实现方式，放弃另外一种。

开发平台现有配置功能，是通过配置+模板化技术，实现了自动生成前端页面的功能，目前只支持表单属性单列纵向展示，其实扩展为可设置两列展示实际也比较简单，合并单元格方面则略麻烦，虽然不如表单设计器直观，可以灵活的通过拖动来改变位置和次序以及预览效果，但优点是配置简便易行，通过实体属性和配置可以快速生成标准页面。
对于属性较少的实体，如系统基础数据的管理、配置数据的维护，采用标准化的模板模式来生成，配置简便，快速高效。
但不得不说，对于非标准化的复杂表单，如三五十个字段的单表，需要分组显示；主子关系表，需要多tab页展示……在这些场景下，表单的可视化配置仍然很有价值，相比原生开发，或者基于平台现有的模板式生成后手工修改，仍存在大幅提高开发效率的空间。

基于上述考虑，模式3只保留其中实现方式首先出局；模式1会形成一定程度的功能割裂，某个功能实现时即需要评估应该用哪种模式来实现，如随着业务发展和需求变动，需要调整实现模式时，意味着原模式的配置需要重来一遍。模式2的协作模式相对而言是最佳方案，对于简单的实体，直接通过配置化功能快速实现，对于复杂的实体，系统根据实体配置自动生成一个两列的表单，填充到表单设计器上，从而进行二次修改与调整。

整体集成思路

开发阶段，集成form-create-designer，实现表单的可视化配置。
运行阶段，集成form-create，实现表单的运行。

表单设计器技术预研

组件列表配置

官方说明

这里说的组件列表是指表单设计器左侧的分组及组件，如下图红框所示：

官方说明文档章节中命名是左侧按钮，api部分命名使用的是menuItem，分组使用menu，并不一致，所以我重新命名为组件列表，与业务含义更贴合。

示例中文档错误的地方较多，比如
追加自定义拖拽组件（http://designer.form-create.com/guide/menu.html#%E7%A4%BA%E4%BE%8B）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

这里加组件，但是明显没有指定分组……应该是有问题的，然后去别处找答案，在appendMenuItem的方法说明中，实际有两个参数，第一个参数是分组名，第二个参数才是组件。

type appendMenuItem = (menuName:string, item: MenuItem) => void
1

基于上述现状，通过摸索来说说集成方面的具体实现。

分组配置

官方内置了三个分组：main,aide,layout，每个分组下预置了若干组件。
前面提到过，开发平台这边实际有大量自封装的组件，比如数据字典下拉，组织机构选择、人员选择等，放到官方现有分组中并不合适，需要添加自己的分组单独显示更好一些。
官方提供了Api，addMenu = (menu: Menu) => void，参数的数据结构如下：

//左侧拖拽按钮分类
export interface Menu {
    title: string;
    name: string;
    list: MenuItem[]
}
1
2
3
4
5
6

该方法虽然可用，但是没提供插入方法，比如，我想把自定义分组放到最上面，明显做不到。
经摸索后，采用如下方式：
给组件指定menu属性

1

通过设置menu变量来重置设置分组。

menu: [
        {
          title: '自定义',
          name: 'custom',
          list: []
        }
]
1
2
3
4
5
6
7

其中分组要遵循menu对象的数据结构，即留一个空的数组属性list，然后在mouted事件中注册组件，并将组件添加到分组的list数组中

mounted() {
    //注册组件
    this.$refs.designer.addComponent(DictionarySelectDesigner)
  	//声明组件
    const dictionarySelect = {
      icon: DictionarySelectDesigner.icon,
      name: DictionarySelectDesigner.name,
      label: DictionarySelectDesigner.label
    }
    //
    this.menu[0].list.push(dictionarySelect)
}
1
2
3
4
5
6
7
8
9
10
11
12

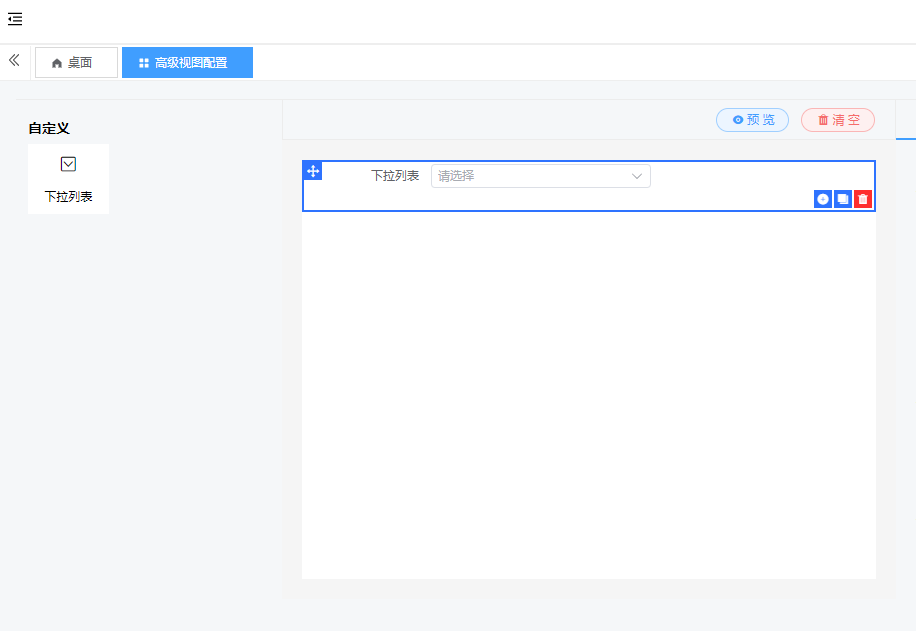

实现效果如下：

如要保留官方的分组，则可以参考官方初始化的方式，把分组和组件按需加进来，并可以灵活选择去除认为不适用的部分组件。

以下是把fcd自带的布局组件分组（layout）以及下属的栅格布局（row）加入进来。

menu: [
        {
          title: '自定义',
          name: 'custom',
          list: []
        },
        {
          name: 'layout',
          title: '布局组件',
          list: [row]
        }
      ]
1
2
3
4
5
6
7
8
9
10
11
12

显示效果如下：

注意，上面操作栅格布局组件实际并没有正常显示名称，拖放时也会报错，无法正常使用……。

组件属性

作为一个独立的组件，位于表单设计器左侧列表中，首先需要有三要素：组件标签（label）、组件名称（name）、组件图标（icon）。实际对应的数据结构如下：

export interface MenuItem {
    label: string,
    name: string,
    icon: string;
}
1
2
3
4
5

注意，这里的name实际是对应着自定义组件的编码，这层对应关系是隐含的，官方文档并未着重说明。

组件配置

上面介绍了分组如何配置，下面来说下分组中的具体组件如何配置。
首先来说下，如何配置使用fcd自身的组件，官方文档中说的过于简略，可以参照官方源码中来配置。

import radio from './rule/radio';
import checkbox from './rule/checkbox';
import input from './rule/input';
import number from './rule/number';
import select from './rule/select';
import _switch from './rule/switch';
import slider from './rule/slider';
import time from './rule/time';
import date from './rule/date';
import rate from './rule/rate';
import color from './rule/color';
import row from './rule/row';
import divider from './rule/divider';
import cascader from './rule/cascader';
import upload from './rule/upload';
import transfer from './rule/transfer';
import tree from './rule/tree';
import alert from './rule/alert';
import span from './rule/span';
import space from './rule/space';
import button from './rule/button';
import editor from './rule/editor';
import tab from './rule/tab';

export default function createMenu() {
    return [
        {
            name: 'main',
            title: '表单组件',
            list: [
                input, number, radio, checkbox, select, _switch, time, date, slider, rate, color, cascader, upload, transfer, tree, editor
            ]
        },
        {
            name: 'aide',
            title: '辅助组件',
            list: [
                alert, button, span, divider
            ]
        },
        {
            name: 'layout',
            title: '布局组件',
            list: [
                row, /*tab,*/ space
            ]
        },
    ];
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49

fcd的源码中是使用的相对路径，我们实际安装配置fcd组件，会放到npm_modules目录下，引用的时候不能使用如下方式：

import row from '@form-create/designer/src/config/rule/row.js'
1

更换为下面这种方式

import row from '@form-create/designer'
1

引用阶段不报错了，但是组件名称没有正常显示，拖放时也会报错。

综上，目前没找到了灵活配置内置组件的方式，建议要么全部保留，要么全部移除。

临时方案

保留fcd内置组件，通过API将自定义分组和组件添加进去。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45

自定义组件实现

解决了组件列表配置问题，接下来是自定义组件封装问题，在上一篇技术验证中，实际拿数据字典下拉组件作为示例已经做过说明，不过相对零散，本节完整说下。

官方说明

自定义组件需要遵循fcd的规范和要求，官方说明地址为http://designer.form-create.com/guide/component.html#%E5%AD%97%E6%AE%B5%E8%AF%B4%E6%98%8E

首先，组件名称name非常重要，唯一性标识该组件，将该组件添加到fcd左侧组件列表时，实际使用的就是属性，需要一致起来才能实现对应关系。
其次，rule是一个方法，当组件被拖放到表单区域时，由该方法决定如何来生成UI元素，以内置checkbox组件为例

rule() {
  //如果在 props 方法中需要修改 rule 的属性,需要提前在 rule 上定义对应的属性
  return {
    //生成组件的名称
    type: name,
    //field 自定不能重复,所以这里每次都会生成一个新的
    field: uniqueId(),
    title: label,
    info: '',
    effect: {
      fetch: ''
    },
    //这里设置组件的默认props配置项, 在下面的 props 方法里面设置无效
    props: {},
    options: [
      {value: '1', label: '选项1'},
      {value: '2', label: '选项2'},
    ]
  };
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

再次，props也是一个方法，用于生成组件的配置属性

props() {
  return [
    //生成`checkbox`组件的`options`配置规则
    FcDesigner.makeOptionsRule('options'),
    {
      type: 'switch',
      field: 'type',
      title: '按钮类型',
      props: {activeValue: 'button', inactiveValue: 'default'}
    },
    {type: 'switch', field: 'disabled', title: '是否禁用'},
    {
      type: 'inputNumber',
      field: 'min',
      title: '可被勾选的 checkbox 的最小数量'
    },
    {type: 'inputNumber', field: 'max', title: '可被勾选的 checkbox 的最大数量'},
    {
      type: 'input',
      field: 'textColor',
      title: '按钮形式的 Checkbox 激活时的文本颜色'
    },
    {type: 'input', field: 'fill', title: '按钮形式的 Checkbox 激活时的填充色和边框色'}]
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

数据字典下拉组件

开发平台研发过程中封装了一个基于系统数据字典的下拉组件，其实现的功能是通过通过字典类型编码，自动请求后端服务，拿到字典项后填充下拉列表，源码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110

该功能的详细设计与实现可参见之前的博文：https://blog.csdn.net/seawaving/article/details/128225379

二次封装

之所以要二次封装，是因为自定义组件需要遵循fcd的规范和要求，才能融入到fcd中，拖放时正常显示以及设置属性。
封装其实不难，引入原组件，按照fcd组件要求定义相关属性，完整源码如下：

import FcDesigner from '@form-create/designer'
import { markRaw } from 'vue'
import DictionarySelect from '@/components/abc/DictionarySelect/DictionarySelect.vue'
const label = '下拉列表'
const name = 'DictionarySelect'
let i = 1
const uniqueId = () => `uni${i++}`
export default {
  icon: 'icon-select',
  label,
  name,
  rule() {
    return {
      type: name,
      component: markRaw(DictionarySelect),
      field: uniqueId(),
      title: label,
      info: '',
      props: {}
    }
  },
  props() {
    return [
      //生成`checkbox`组件的`options`配置规则
      // FcDesigner.makeOptionsRule('options'),
      { type: 'input', field: 'code', title: '字典类型编码' }
    ]
  }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

其中的注意事项还是要说一下。
首先，标签（label）和图标（icon）并非fcd自定义组件的必须实现项，在组件内部定义和设置，主要是考虑了将来添加到左侧组件列表时的便利，即可以采用如下方式：

 //读取自定义组件信息，生成左侧组件对象
    const dictionarySelect = {
      icon: DictionarySelectDesigner.icon,
      name: DictionarySelectDesigner.name,
      label: DictionarySelectDesigner.label
    }
1
2
3
4
5
6

其次，需要注意rule规则中的field属性，需要保持唯一，因为同一个组件会被多次拖入到表单中重复使用，标识需要唯一，此处暂时使用了一个方法来，以后会设置为实体的属性编码。
最后，引入了markRaw来处理，如不加，浏览器会报警告，大概意思是组件自身已经是响应式的，不需要再包一层。

还有一点，是在props中指定了该组件的配置属性，这里用一个文本框来设置字典类型编码，先做简单化处理，后续实际改造成为弹出对话框，从系统字典中搜索和选择更便利。

自定义操作按钮

官方说明

官方说明极简，通过名为handle的插槽可添加自定义按钮，示例代码如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

实测效果如下：

预览和清空按钮是fcd内置的，最左侧“自定义按钮”是我们自己加的。

实战

官方提供了扩展能力，在实际应用中能发挥什么作用呢？
我们可以添加自定义按钮，然后调用fcd的API，来实现一些额外的功能，如通过导入json的方式来生成表单。
也就是说，可以把下图中官方示例中的功能按钮，放到该区域来实现。

表单API

这里设计两个概念，一是表单的配置，即表单的属性设置信息，如下图所示

二是通过表单设计器，拖拽组件并配置属性后，fcd会生成对应的json数据，这部分json官方命名为规则（rule），从字面意思上不太直观，不好理解。

这里涉及到FCD组件的4个API，分别是读取属性、读取规则和设置属性、设置规则

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

通过设置规则和属性，来回显表单

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

接下来，表单设计器的最终目的是生成表单，是通过表单设计器来获取属性和规则，赋值给fc组件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
