全志A40i应用笔记 | 3种常见的网卡软件问题以及排查思路

在飞凌嵌入式OKA40i-C开发板上虽然只有一个网口，但全志A40i-H处理器本身是有两个网络控制器的，因此在飞凌嵌入式提供的产品资料中提供了双网口解决方案。有的工程师小伙伴在开发过程中会遇见一些网卡的设计问题，今天小编为大家分享3种在使用OKA40i-C开发板时容易遇到的网卡软件问题以及排查思路。

一、问题分析：

问题描述1——
以太网初始化报错 No phy found

在执行ifconfig eth0 up命令时，出现"No phy found"异常log。

问题分析：
出现"No phy found"，常见原因是供给phy使用的25M时钟异常，导致phy工作不正常，gmac驱动通过mdio接门也读不到phy的设备信息。

或者MDIO引脚配置不正确或者phy地址不正确；再就是MDIO没做上拉电阻，GMAC读取不到phy设备信息，用示波器量一下MDIO波形是否正确；再或是phy芯片复位失败，需要更换phy芯片复位上拉电阻。

排查步骤：
(1) 检查phy供电是否正常；
(2) 检查phy使用的25M时钟(Soc ephy25M或外部晶振)是否正常；
(3) 检查phy-mode是否按板级实际情况配置(mii/rmii/rgmii);
(4) 检查MDIO是否有上拉电阻；
(5) 检查MDIO引脚配置是否正确；
(6) eMAC phy地址是否和硬件一致；

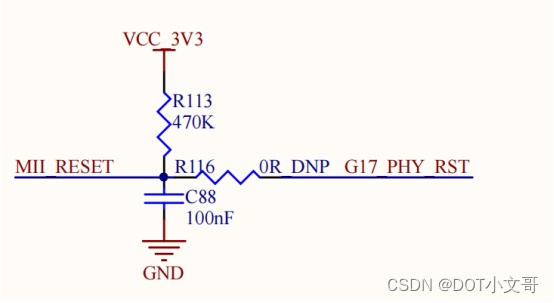

(7) 检查复位上拉电阻是否和原理参考方案一致。

MDIO通讯正常验证：
使用phytool工具读取0x02 0x03寄存器 是否正确读取PHY芯片ID，读取成功，代表MDIO通讯正常。

问题描述2——
以太网初始化报错NO SUCN DEVICE

执行ifconfig -a/ifconfig eth0/ifconfig eth0 up命令，找不到eth0设备。

问题分析：
以太网模块配置未生效或存在GPIO冲突。

排查步骤：
步骤1：抓取内核启动log，搜索"gmac"关键字段，检查gmac驱动是否probe成功；
步骤2：若内核启动log显示mac控制器probe失败，常见原因是GPIO资源冲突导致。

解决方法：
GPIO冲突会有报错信息，根据报错信息，查看GPIO冲突引脚。

查看以太网模块是否配置。

问题描述3——
以太网初始化报错Initialize hardware error
执行ifconfig eth0 up命令，出现"Initialize hardware error"异常log。

问题分析：
出现"Initialize hardware error"，一般是由于phy没有输出RX CLK至MAC控制器，导致MAC控制器内部soft reset失败，常见原因是phy供电异常或25M时钟异常；或者是检查数据引脚的时钟是否正确，RMILL RX CLK TX CLK 是否是正确时钟。

排查步骤：
用示波器抓取rx_clk时钟波形，查看是否保持25M时钟稳定，如果出现25M/2.5M 来回跳动。即MAC与phy未link成功。

解决方法：
软件上可通过在phy复位之后，设置寄存器0 固定为100M全双工，可link成功。目前可这样解决问题：
在drivers/net/ethernet/allwinner/sunxi-gmac.c 中 geth_phy_init函数中 phy_connect_direct 之前加入phy_write(phydev, 0x0, 0x2100)。

以上是我们在OKA40i-C开发板的使用过程中常见网卡设计问题，有些可能是因为大家在参考方案时出现了配置问题，或者是因为芯片输出的信号不正常导致。大家在参考OKA40i-C开发板的双网口方案时，可以查看本文章整理的问题点，说不定就是您现在项目中遇见的bug。

接下来，小编将给大家介绍一些常用的网卡软件问题对应的排查手段。

二、排查手段：

这些排查手段可以帮助您在调试phy时有一个基本的调试思路，提到的一些工具可以帮助您快速定位并且解决网卡问题。

(1) 检查menuconfig及dts以太网配置是否打开；
(2) 检查phy-mode配置是否与PHY和GMAC之间的物理接口匹配，如rgmii、rmii等；
(3) 检查GPIO配置是否正确，如IO复用功能、驱动能力等；
(4) 使用phytool工具读取phy ID 验证MDIO是否正确。

如下图示例，能够正常读取JL11x1的phy ID则代表MDIO通讯正常。

使用phytool工具读取phy状态寄存器，查看phy芯片状态。以JL11x1为例，如0x01状态寄存器读取值为0x786d，说明link成功并且工作正常。

以上就是小编为大家整理的关于OKA40i-C开发板双网口方案的网卡软件问题分析以及排查方向，希望能够为您的项目开发有所帮助。
