51单片机汇编-点亮一个led

前言

---

51单片机基础
51汇编实战
本章主要介绍打开一个led,具体采用51汇编

---

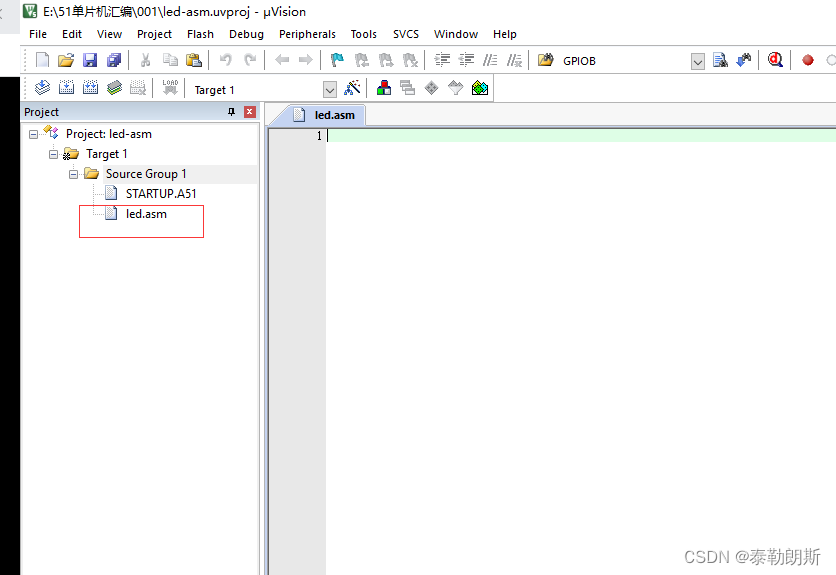

1.打开IDE

选择STC89C52RC

后缀是.asm

2.设置编辑器

3.设置输出

4. 原理图

5.编写代码

ORG 00H;伪代码，程序起始位置
MOV A,#11111110B ;存入显示灯的位置数据为累加器A
MOV P1,A
JMP $ ;程序在这里停止
END
1
2
3
4
5

其中#11111110可以写为0FEH，不要忘了前面的0

上面可以不用A，直接可以负值，因为P1是片内ram，所以不需要A，如果是片外ram，就需要A

ORG 00H
MOV P1,#11111110B ;存入显示灯的位置数据为累加器A
JMP $ ;程序在这里停止
END
1
2
3
4

ORG
CLR P1.7 ;清除1bit
JMP $ ;程序在这里停止
END
1
2
3
4

6 编译

7.下载

8.其它代码

1.LED闪烁

ORG 00H
START:
	CLR P1.0
	CALL DELAY
	SETB  P1.0
	CALL DELAY
	JMP START

DELAY:MOV R5, #25
D1:MOV R6,#100
D2:MOV R7,#100
	DJNZ R7, $ ;$表示继续执行这一句
	DJNZ R6,D2
	DJNZ R5,D1
	RET


END
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

延时1s

`

2.跑马灯

从P1.0开始，循环依次点亮

ORG 00H
START:
	MOV R0,#7
	MOV A, #0FEH

LOOP:MOV P1,A
	CALL DELAY
	RL A ;左移一位
	DJNZ R0, LOOP


DELAY:
	MOV R5, #50
D1:
	MOV R6, #100
D2:
	MOV R7, #100
	DJNZ R7,$
	DJNZ R6,D2
	DJNZ R5,D1
	RET


END

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

加强版

ORG 00H
START:
	MOV R0,#7
	MOV A, #0FEH

LOOP:MOV P1,A
	CALL DELAY
	RL A ;左移一位
	DJNZ R0, LOOP
	MOV R1 , #3
	MOV A,#00H

LOOP1:
	MOV P1, A
	CALL DELAY
	CPL A;
	DJNZ R1,LOOP1
	JMP START

DELAY:
	MOV R5, #50
D1:
	MOV R6, #100
D2:
	MOV R7, #100
	DJNZ R7,$
	DJNZ R6,D2
	DJNZ R5,D1
	RET




END
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
