NXP官方uboot针对ALPHA开发板网络驱动更改说明三

一. 简介

前几篇文章学习了 在 NXP官方uboot上做网络驱动的一部分更改。地址如下：

ALPHA开发板网络方案说明-CSDN博客

NXP官方uboot针对ALPHA开发板网络驱动更改说明一-CSDN博客

NXP官方uboot针对ALPHA开发板网络驱动更改说明二-CSDN博客

本文继续来学习在 NXP官方uboot上做网络驱动方面的更改，适用正点原子ALPHA开发板的uboot。

二.  NXP官方uboot针对ALPHA开发板网络驱动更改

前面几篇文章学习了 在 NXP官方uboot上做网络驱动方面的更改，适用正点原子ALPHA开发板的uboot。

本文继续学习：更改 网络 PHY芯片 LAN8720A驱动的更改。

4.  修改 drivers/net/phy/phy.c 文件中的函数 genphy_update_link

int genphy_update_link(struct phy_device *phydev)
{
	unsigned int mii_reg;

#ifdef CONFIG_PHY_SMSC
    static int lan8720_flag = 0;
    int bmcr_reg = 0;
    if (lan8720_flag == 0)
    {
        bmcr_reg = phy_read(phydev, MDIO_DEVAD_NONE, MII_BMCR);
        phy_write(phydev, MDIO_DEVAD_NONE, MII_BMCR, BMCR_RESET);
        while(phy_read(phydev, MDIO_DEVAD_NONE, MII_BMCR) & 0X8000){
        udelay(100);
        }

    phy_write(phydev, MDIO_DEVAD_NONE, MII_BMCR, bmcr_reg);
    lan8720_flag = 1;
    }
 #endif
	/*
	 * Wait if the link is up, and autonegotiation is in progress
	 * (ie - we're capable and it's not done)
	 */
	mii_reg = phy_read(phydev, MDIO_DEVAD_NONE, MII_BMSR);
...................
    return 0;
}

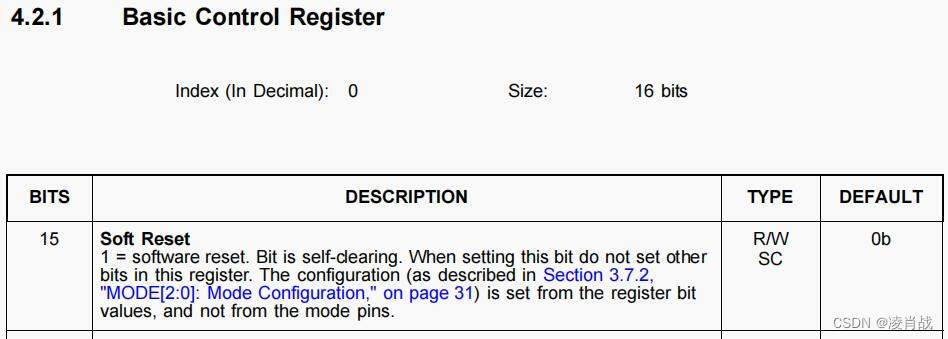

注意：这里需要参考 网络PHY芯片 LAN8720A 的数据手册：LAN_8720A-CP_datasheet.pdf文档。

LAN8720A 数据手册所在目录：

【正点原子】阿尔法Linux开发板（A盘）-基础资料-2022 /【正点原子】阿尔法Linux开发板（A盘）-基础资料 / 硬件资料 / 芯片资料

代码分析：

上面的 genphy_update_link 函数中，新添加的代码 为条件编译代码段，只有使用 SMSC 公司的 PHY 这段 代码才会执行。

三.  编译测试

1.   编译 uboot源码，进入 Uboot根目录，使用脚本编译：

wangtian@wangtian-virtual-machine:~/zhengdian_Linux/linux/uboot/nxp_uboot/uboot-imx-rel_imx_4.1.15_2.1.0_ga$ ./imx6ull_alientek_nand.sh

2.  烧写到 SD卡

将 SD卡插入 读卡器，将读卡器插入电脑。连接进 ubuntu系统下。

进入Uboot根目录， 使用 imxdownload软件，将 u-boot.bin 烧写到 SD卡，操作如下：

wangtian@wangtian-virtual-machine:~/zhengdian_Linux/linux/uboot/nxp_uboot/uboot-imx-rel_imx_4.1.15_2.1.0_ga$ ./imxdownload u-boot.bin /dev/sdb -256m
I.MX6ULL bin download software
Edit by:zuozhongkai
Date:2019/6/10
Version:V1.1
log:V1.0 initial version,just support 512MB DDR3
    V1.1 and support 256MB DDR3
file u-boot.bin size = 470120Bytes
Board DDR SIZE: 256MB
Delete Old load.imx
Create New load.imx
Download load.imx to /dev/sdb  ......
[sudo] wangtian 的密码：
记录了924+1 的读入
记录了924+1 的写出
473192字节（473 kB，462 KiB）已复制，0.54755 s，864 kB/s

3.   开发板运行。

将 SD卡插入开发板，开发板的拨码开关拨到 SD卡启动，开发板上电启动。

4.  ping ubuntu系统的 ip地址。

U-Boot 2016.03 (Oct 21 2023 - 21:42:25 +0800)

CPU:   Freescale i.MX6ULL rev1.1 69 MHz (running at 396 MHz)
CPU:   Industrial temperature grade (-40C to 105C) at 44C
Reset cause: POR
Board: MX6ULL ALIENTEK NAND
I2C:   ready
DRAM:  256 MiB
NAND:  512 MiB
MMC:   FSL_SDHC: 0, FSL_SDHC: 1
Display: TFT43AB (480x272)
Video: 480x272x24
In:    serial
Out:   serial
Err:   serial
Net:   FEC1
Normal Boot
Hit any key to stop autoboot:  0
=>
=> setenv ipaddr 192.168.1.50
=> setenv ethaddr b8:ae:1d:01:00:00
=> setenv gatewayip 192.168.1.1
=> setenv netmask 255.255.255.0
=> setenv serverip 192.168.1.66
=> saveenv
Saving Environment to NAND...
Erasing NAND...
Erasing at 0x3c00000 -- 100% complete.
Writing to NAND... OK
=>

试着 ping Ubuntu的 ip。操作如下：

=>ping 192.168.1.66
FEC1 Waiting for PHY auto negotiation to complete.... done
Using FEC1 device
host 192.168.1.66 is alive
=>

可以看出，所使用的网络是 FEC1，也就是对应网络 2。 ping Ubuntu 的 ip 时也可以 ping通，至此针对 ALPHA开发板的网络驱动已经更改好。
