计算机视觉基础（5）——特征点及其描述子

前言

本文我们将学习到特征点及其描述子。在特征点检测中，我们将学习角点检测和SIFT关键点检测器，角点检测以哈里斯角点检测器为例进行说明，SIFT将从高斯拉普拉斯算子和高斯差分算子展开。在描述子部分，我们将分别学习SIFT描述子和二进制描述子的概念、基本计算流程以及优劣评价，并给出实例进行说明。

一、特征点检测

首先，让我们来了解一下特征点的定义及其性质。

特征点：图像中具有独特局部性质的点。

特征点应用：

• 图像对其配准
• 3D重建
• 运动跟踪
• 机器人导航
• 图像检索
• ···

 特征点有如下性质：

• 局部性：特征是局部的，对遮挡和混乱场景鲁棒
• 数量：一幅图像中可以产生足够数量的特征点，比如成百上千
• 独特性：可以和其他图像中大多数点相区分
• 高效：能够进行实时的检测和比较
• 可重复性：对图像进行旋转平移等操作后，仍能被检测到

1.1  角点检测器

1.1.1  角点

角点的定义：在一个以角点为中心的局部窗口内沿着，任意方向移动都会给亮度带来显著变化

1.1.2  角点检测

某个以（ 𝑥, 𝑦 ） 为中心的局部窗口𝑊经过（𝑢, 𝑣）的微小偏移后，窗口内部亮度发生的变化量，可以用SSD表示为：



【举例说明】

我们不妨设：

【水平方向边缘】

 【竖直方向边缘】

【重点：需要理解】

 【举例说明】

用二阶矩矩阵的特征值对图像中的点进行分类：

【举例说明】

1.1.3  哈里斯角点检测器

用Harris角点响应函数对图像中的点进行分类：

1.1.4  小结

 【流程总结】

 【特点】

1.2  SIFT关键点检测器

基本思想：用一个突出区域滤波器(blob filter)对图像在多个尺度上进行卷积并在尺度空间寻找滤波器响应的极值

blob定义：图像等信号内出现”灰度突变”的区域

1.2.1  高斯拉普拉斯算子

Laplacian of Gaussian，LOG

定义：将拉普拉斯算子作用到高斯平滑过的图像上来检测Blob

拉普拉斯算子运算结果如图所示：

 接下来，我们对高斯拉普拉斯算子进行详细的分析：

通过对上图的分析，我们不难得到如下结论：在信号中blob尺度和LoG中高斯平滑尺度接近时，其响应最大。

但是拉普拉斯算子出现了如下问题：响应随着其LoG中高斯平滑尺度的增加而减小。如下所示：

解决方案是进行尺度归一化(Scale Normalization)，即× 𝜎²。如下所示：

使用高斯拉普拉斯算子进行计算的实例如下：

1.2.2  高斯差分算子

Difference of Gaussian, DoG

高斯拉普拉斯算子（LoG）需要计算二阶导数，计算复杂度会比计算一阶高，因此考虑可以用一阶高斯差分来近似。由此引出高斯差分算子的概念：

高斯差分算子 (Difference of Gaussian, DoG)具有如下特点：

1. 高斯模糊过的图像可以去除噪声的影响；
2. 高斯差分操作可以只保留相邻层模糊水平之间的频率，即类似一种带通滤波；
3. 可以突显图像中的角、边和其他细节；

使用高斯差分算子进行关键点检测的结果，展示如下：

二、特征描述子

在正式进入特征描述子的学习之前，我们需要知道什么样的特征描述子是好的、优秀的。

好的特征描述子应该具有如下性质：

• 鲁棒性：对多种几何变换和光照变换具有一定的不变性
• 独特性：一个区域的特征描述子和其他区域能很好的区分开
• 紧致性：仅用较低维的向量就可以对该特征进行鲁棒和独特的描述
• 计算高效：可以快速的计算特征描述子并进行高效的比较

 常用的特征描述子如下：

• HOG: Histogram of Oriented Gradients
• SIFT: Scale Invariant Feature Transform
• SURF: Speeded-Up Robust Features
• GLOH: Gradient Location and Orientation Histogram
• BRIEF: Binary Robust Independent Elementary Features
• ORB: Oriented FAST and rotated BRIEF
• BRISK: Binary Robust Invariant Scalable Keypoints
• FREAK: Fast REtinA Keypoint

2.1  SIFT描述子

2.1.1  概念

Scale-Invariant Feature Transform, SIFT

SIFT描述子是根据尺度空间中局部极值所在的位置和尺度，以及其所在的邻域范围内的梯度计算得到的一个向量。

2.1.2  SIFT基本计算流程

1. 根据兴趣点的尺度和位置，在邻域计算36bin的梯度方向直方图，并选择其中最大计数的桶对应的方向作为描述子主方向

2. 根据描述子的主方向和兴趣点的尺度和位置，确定相应的16 × 16邻域并计算梯度，之后将梯度图划分成4×4个小块

 3. 对每个小块计算8bin的梯度方向直方图

 4. 把每个小块的梯度方向直方图都拼接起来，得到16 × 8 = 128 维的特征向量

2.1.3  举例说明

基本计算流程示例：

 两幅图像中SIFT兴趣点匹配：

兴趣匹配的原则：

2.2  二进制描述子

2.2.1  概念

二进制描述子：生成可以高效计算且易于比较的二进制串

比较两个二进制描述子的注意事项：

• 邻域内像素对要用同样的选择方式
• 像素对的选择顺序也要保持一致

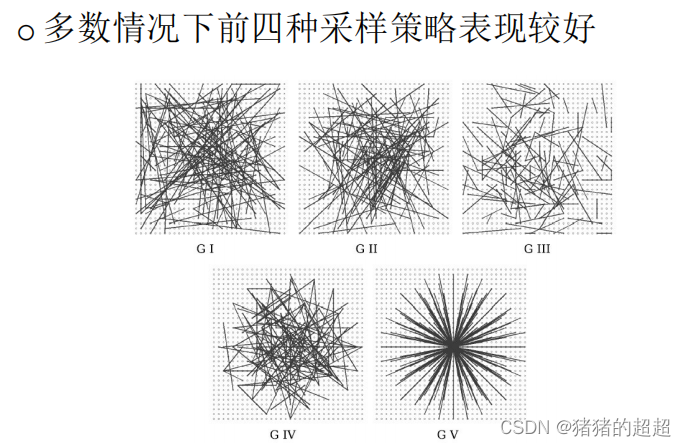

不同二进制描述子主要区别在于选择像素对的策略

2.2.2  Brief 描述子

Binary robust independent elementary features

2.2.3  ORB 描述子

对于其他的描述子，大家感兴趣的可以去网上查找资源自行进行学习噢~

总结

本文我们主要学习了特征点检测与特征描述子，为图像处理中的特征点检测和特征描述打下了坚实的基础。希望大家能将本文所有算法的流程熟悉一遍，然后能自己总结复述出来，最好结合公式进行推导。本章的重点在于哈里斯角点检测、SIFT关键点检测（高斯拉普拉斯算子和高斯差分算子），以及SIFT描述子和二进制描述子。
