RS485电路设计

引言

今天学习RS485电路的设计。

首先先来了解一下RS485电路是什么干什么。

RS485是一种串行通信协议，也是一种电气标准。它可以用于在远距离范围内传送数据，最长传输距离可以达到1200米，可以支持多个设备同时通信。RS485通常应用于工业自动化、仪器仪表控制、楼宇自控等领域，具有可靠性高、噪声抑制能力强、可扩展性强等特点。在RS485通信中，每个设备都具有一个唯一的地址，数据通过一对差分信号进行传输，其中一个信号表示正向信号，另一个信号表示反向信号，从而有效抑制干扰和提高传输速度。

在工业控制领域用处很大。

在搜集资料的过程中发现常用的是两款芯片MAX485以及SP3485。正点原子和野火的电机控制板也是采用了SP3485。

引脚

他们都是采用了SOP-8封装。介绍一下引脚及作用

常用电路设计

传统RS485电路设计(博主8引脚少接一个vcc）

自动切换收发的RS485电路(博主8引脚少接一个vcc）

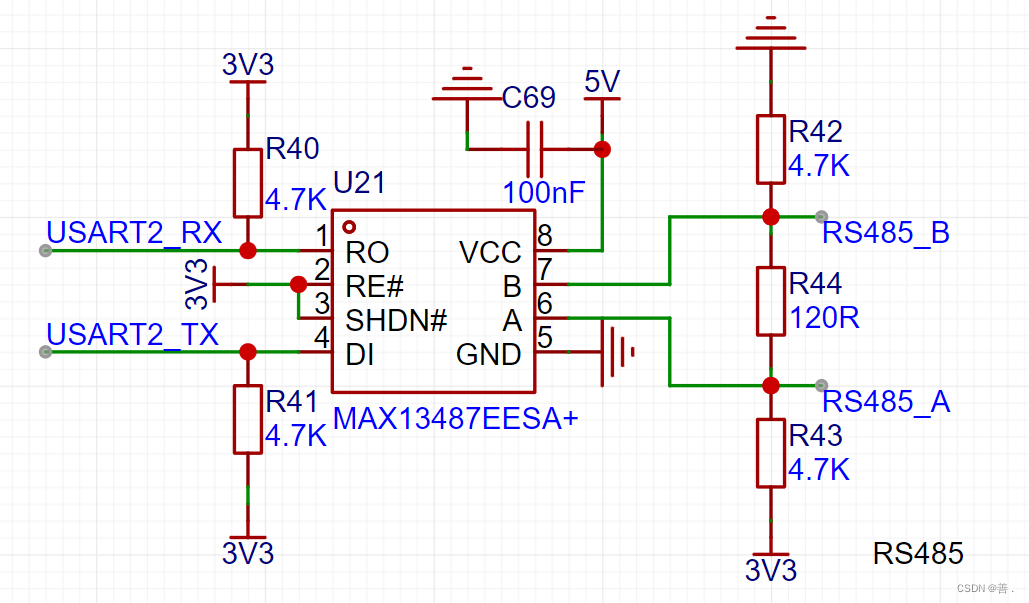

自动切换方向芯片-MAX13487

在芯片手册上有说明vcc是5v

参考资料：

终于讲透了，史上最详细的RS485自动收发电路你一定要掌握-CSDN博客

博主讲解的RS485自动收发电路很清楚，解释很到位。后面推荐得MAX13487也很不错
