Sentinel系列之SlotChain、NodeSelectorSlot、ClusterBuilderSlot分析

本文基于Sentinel 1.8.6版本分析

1. SlotChain

我们从入口com.alibaba.csp.sentinel.SphU#entry(java.lang.String) 开始分析。

一路走读下来，会进入到这个方法com.alibaba.csp.sentinel.CtSph#lookProcessChain，查找该资源对应的Slot Chain。

接下来看如何构建这个Slot Chain. Sentinel实现了自己的一套SPI机制，提供了缓存和排序等功能。在@Spi注解上有一个order字段，支持按order从小到大排序。

2. Slot

插槽的接口叫ProcessorSlot，它有4个方法，分别对应入口、出口时自己运行逻辑及调用下一个Slot的入口或出口。

Slot Chain也是插槽的一个实现，作为链条的入口 ，比较特殊的点在于它持有了其他的Slot。

2.1. NodeSelectorSlot

NodeSelectorSlot 负责收集资源的路径，并将这些资源的调用路径，以树状结构存储起来，用于根据调用路径来限流降级；

首先了解一下Node的类继承关系

有三种不同的节点：

Root: 根节点，全局唯一，所有调用的入口，值固定为machine-root，承载在com.alibaba.csp.sentinel.Constants#ROOT字段。它的实现类是EntranceNode.

EntranceNode：DefaultNode的子类，入口节点，一个Context会有一个入口节点，用于统计当前Context的总体流量数据，统计维度为Context。可以调用com.alibaba.csp.sentinel.context.ContextUtil#enter(java.lang.String)设置，若无设置，默认值为sentinel_default_context。它的实现类也是EntranceNode.

DefaultNode：默认节点，用于统计一个resource在当前Context中的流量数据，DefaultNode持有指定的Context和指定的Resource的统计数据，意味着DefaultNode是以Context和Resource为维度的统计节点。它的实现类是DefaultNode.

通过这个调用链路，就可以实现基于调用链路限流。

public class ChainStrategyDemo {

    private static final String RESOURCE_1 = "Resource1";

    private static final Logger logger = LoggerFactory.getLogger(ChainStrategyDemo.class);

    public static void initFlowRules(){
        List rules = new ArrayList<>();
        FlowRule rule1 = new FlowRule();
        // 绑定资源
        rule1.setResource(RESOURCE_1);
        rule1.setGrade(RuleConstant.FLOW_GRADE_QPS);
        // 可以只对某个链路生效
        rule1.setCount(2);
        rule1.setStrategy(RuleConstant.STRATEGY_CHAIN);
        rule1.setRefResource("context1");
        rules.add(rule1);

        FlowRuleManager.loadRules(rules);
    }

    public static void method(String contextName) {
        // 定义资源
        try(Entry entry = SphU.entry(RESOURCE_1)){
            logger.info("Visit resource 1");
        }catch (BlockException e) {
            logger.error("{} 被流控了！", contextName);
        }
    }

    public static void main(String[] args) throws InterruptedException {
        initFlowRules();

        ExecutorService executor = Executors.newFixedThreadPool(2);

        executor.submit(new Task("context1"));

        executor.submit(new Task("context2"));

        Thread.sleep(10_000L);
        executor.shutdown();
    }

    public static class Task implements Runnable{

        private String contextName;

        public Task(String contextName) {
            this.contextName = contextName;
        }

        @Override
        public void run() {
            ContextUtil.enter(contextName);
            for(int i = 0; i <= 4; i++){
                method(contextName);
            }
        }
    }

}

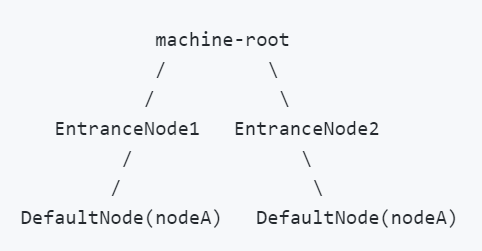

通过上面的分析，可以得出如下的调用链路。

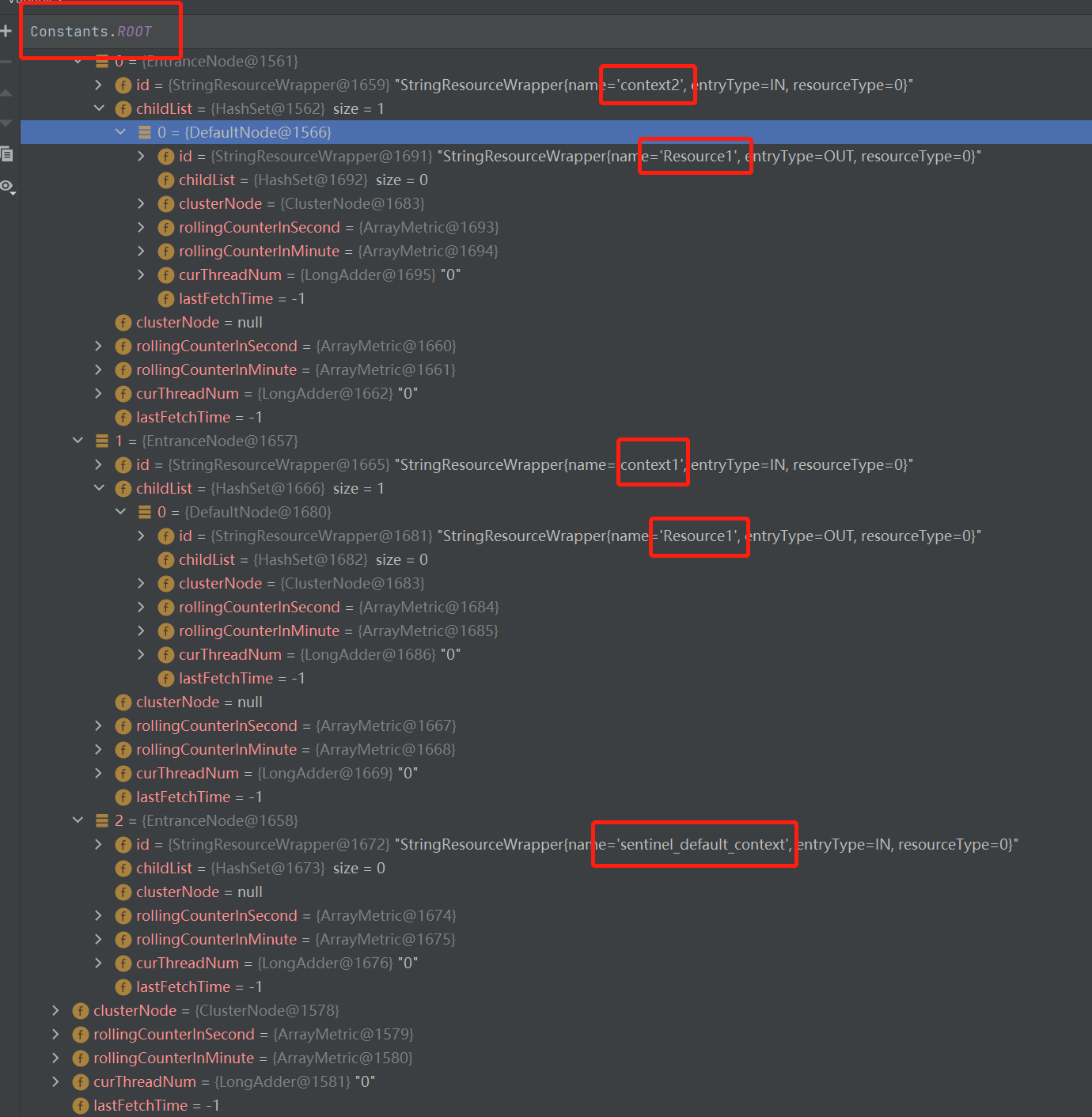

使用Debug方式，在调用完成后，查看内存中的调用链路

运行结果，只对context1限流

需要注意的是，这里的调用关系并不是代码的调用链路，而是关注调用入口和资源的关系。

再来看下面这个例子，method2嵌套了method1。

	public static void main(String[] args) throws InterruptedException {
        initFlowRules();

        method1();

        method2();

        System.out.println("Finished!");
    }

    public static void method1() {
        // 定义资源
        try(Entry entry = SphU.entry(RESOURCE_1)){
            System.out.println("Visit resource 1");
        }catch (BlockException e) {
            System.out.println("被流控了！");
        }
    }

    public static void method2() {
        // 定义资源
        try(Entry entry = SphU.entry(RESOURCE_2)){
            System.out.println("Visit resource 1");
            method1();
        }catch (BlockException e) {
            System.out.println("被流控了！");
        }
    }

2.2 ClusterBuilderSlot

如果想要以资源的维度来限流，那么必须对调用链路的DefaultNode，以资源的维度做一次汇总，ClusterBuilderSlot正是这个作用。

此插槽用于构建资源的 ClusterNode 以及调用来源节点。ClusterNode 保持资源运行统计信息（响应时间、QPS、block 数目、线程数、异常数等）以及原始调用者统计信息列表。来源调用者的名字由 ContextUtil.enter(contextName，origin) 中的 origin 标记。

ClusterNode: 资源唯一标识的 ClusterNode 的 runtime 统计。它的实现类是ClusterNode.

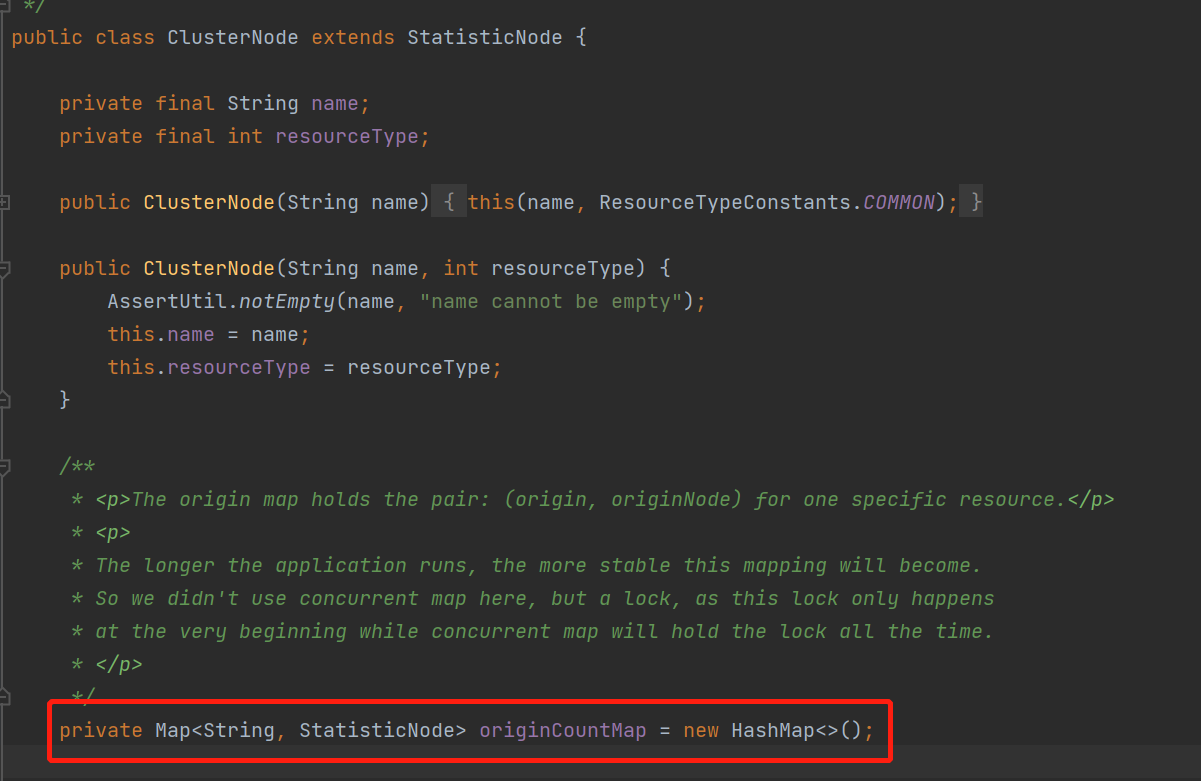

Origin: 根据来自不同调用者的统计信息，在ClusterNode中有一个Map，专门按Origin调用来源统计不同的数据，默认是空字符串。在访问资源前，可以通过com.alibaba.csp.sentinel.context.ContextUtil#enter(java.lang.String, java.lang.String)指定调用来源。它的实现类是StatisticNode.

所以，完整的关系图如下，绿色表示这些节点存储了不同维度的统计数据

通过LimitApp，就可以实现基于调用来源的限流。

	public static void initFlowRules() {
        List rules = new ArrayList<>();
        FlowRule rule1 = new FlowRule();
        // 绑定资源
        rule1.setResource(RESOURCE_1);
        rule1.setGrade(RuleConstant.FLOW_GRADE_QPS);
        // 可以只对某个来源生效
        rule1.setCount(2);
        // 默认也是这个值
        rule1.setStrategy(RuleConstant.STRATEGY_DIRECT);
        rule1.setLimitApp(DEFAULT_LIMIT_APP);
        rules.add(rule1);

        FlowRuleManager.loadRules(rules);
    }

    public static void method(String origin) {
        // 定义资源
        try (Entry entry = SphU.entry(RESOURCE_1)) {
            logger.info("Visit resource 1");
        } catch (BlockException e) {
            logger.error("{} 被流控了！", origin);
        }
    }

    public static void main(String[] args) throws InterruptedException {
        initFlowRules();

        ExecutorService executor = Executors.newFixedThreadPool(2);

        executor.submit(new Task(DEFAULT_LIMIT_APP));

        executor.submit(new Task("AnotherLimitApp"));

        Thread.sleep(10_000L);
        executor.shutdown();
    }

    public static class Task implements Runnable {

        private String origin;

        public Task(String origin) {
            this.origin = origin;
        }

        @Override
        public void run() {
            for (int i = 0; i <= 4; i++) {
                ContextUtil.enter(DEFAULT_ENTRANCE, origin);
                method(origin);
            }
        }
    }

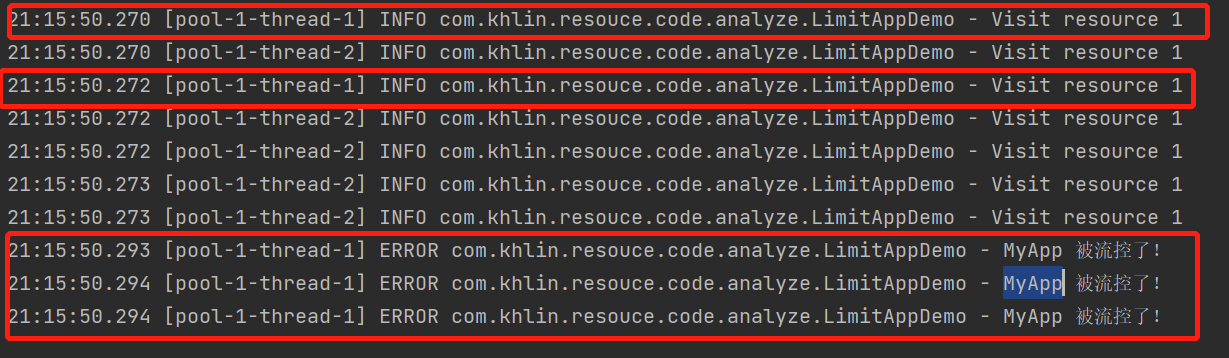

通过上面的介绍，我们知道了有不同的Node，并且流量控制有不同的策略Strategy，还有可以通过调用来源来限制，那么不同的情况下会使用什么节点进行限流判断呢？

在进行限流判断前，会调用这个方法选择合适的节点 com.alibaba.csp.sentinel.slots.block.flow.FlowRuleChecker#selectNodeByRequesterAndStrategy

调用来源/策略	Direct	Relate	Chain
指定来源	origin	cluster	current(当前节点就是链路第三层的DefaultNode)
不指定来源	cluster	cluster	current(当前节点就是链路第三层的DefaultNode)
指定来源之外(Other，其实也是指定来源)	origin	cluster	current(当前节点就是链路第三层的DefaultNode)

可以看到，如果选择了Chain基于链路限流，则肯定是使用当前节点，无法指定来源；如果选择了Relate基于关联关系，则肯定是使用cluster; 如果选择了Direct，就要看有没有指定来源，若指定了则使用origin，否则还是使用cluster.
