第十八章 Linux系统对中断的处理 ②

18.3 Linux中断系统中的重要数据结构

本节内容，可以从 request_irq(include/linux/interrupt.h)函数一路分析得到。 能弄清楚下面这个图，对 Linux中断系统的掌握也基本到位了。

最核心的结构体是 irq_desc，之前为了易于理解，我们说在 Linux内核中有一个中断数组，对于每一个硬件中断，都有一个数组项，这个数组就是 irq_desc数组。

注意：如果内核配置了 CONFIG_SPARSE_IRQ，那么它就会用基数树(radix tree)来代替 irq_desc数组。SPARSE的意思是“稀疏”，假设大小为 1000的数组中只用到 2个数组项，那不是浪费嘛？所以在中断比较“稀疏”的情况下可以用基数树来代替数组。

18.3.1 irq_desc数组

irq_desc结构体在 include/linux/irqdesc.h中定义，主要内容如下图：

每一个 irq_desc数组项中都有一个函数：handle_irq，还有一个 action链表。要理解它们，需要先看中断结构图：

外部设备 1、外部设备 n共享一个 GPIO中断 B，多个 GPIO中断汇聚到 GIC(通用中断控制器)的 A号中断，GIC再去中断 CPU。那么软件处理时就是反过来，先读取 GIC获得中断号 A，再细分出 GPIO中断 B，最后判断是哪一个外部芯片发生了中断。
所以，中断的处理函数来源有三：
① GIC的处理函数：
假设 irq_desc[A].handle_irq是 XXX_gpio_irq_handler(XXX指厂家)，这个函数需要读取芯片的 GPIO控制器，细分发生的是哪一个 GPIO中断(假设是 B)，再去调用 irq_desc[B]. handle_irq。
注意：irq_desc[A].handle_irq细分出中断后 B，调用对应的 irq_desc[B].handle_irq。
显然中断 A是 CPU感受到的顶层的中断，GIC中断 CPU时，CPU读取 GIC状态得到中断 A。
② 模块的中断处理函数：
比如对于 GPIO模块向 GIC发出的中断 B，它的处理函数是 irq_desc[B].handle_irq。
BSP开发人员会设置对应的处理函数，一般是 handle_level_irq或 handle_edge_irq，从名字上看是用来处理电平触发的中断、边沿触发的中断。
注意：导致 GPIO中断 B发生的原因很多，可能是外部设备 1，可能是外部设备 n，可能只是某一个设备，也可能是多个设备。所以 irq_desc[B].handle_irq会调用某个链表里的函数，这些函数由外部设备提供。这些函数自行判断该中断是否自己产生，若是则处理。
③ 外部设备提供的处理函数：
这里说的“外部设备”可能是芯片，也可能总是简单的按键。它们的处理函数由自己驱动程序提供，这是最熟悉这个设备的“人”：它知道如何判断设备是否发生了中断，如何处理中断。
对于共享中断，比如 GPIO中断 B，它的中断来源可能有多个，每个中断源对应一个中断处理函数。所以 irq_desc[B]中应该有一个链表，存放着多个中断源的处理函数。
一旦程序确定发生了 GPIO中断 B，那么就会从链表里把那些函数取出来，一一执行。
这个链表就是 action链表。
对于我们举的这个例子来说，irq_desc数组如下：

18.3.2 irqaction结构体

irqaction结构体在 include/linux/interrupt.h中定义，主要内容如下图：

当调用 request_irq、request_threaded_irq注册中断处理函数时，内核就会构造一个 irqaction结构体。在里面保存 name、dev_id等，最重要的是 handler、thread_fn、thread。
handler是中断处理的上半部函数，用来处理紧急的事情。
thread_fn对应一个内核线程 thread，当 handler执行完毕，Linux内核会唤醒对应的内核线程。在内核线程里，会调用 thread_fn函数。
可以提供 handler而不提供 thread_fn，就退化为一般的 request_irq函数。
可以不提供 handler只提供 thread_fn，完全由内核线程来处理中断。
也可以既提供 handler也提供 thread_fn，这就是中断上半部、下半部。
里面还有一个名为 sedondary的 irqaction结构体，它的作用以后再分析。
在 reqeust_irq时可以传入 dev_id，为何需要 dev_id？作用有 2：
① 中断处理函数执行时，可以使用 dev_id
② 卸载中断时要传入 dev_id，这样才能在 action链表中根据 dev_id找到对应项 所以在共享中断中必须提供 dev_id，非共享中断可以不提供。

18.3.3 irq_data结构体

irq_data结构体在 include/linux/irq.h中定义，主要内容如下图：

它就是个中转站，里面有 irq_chip指针 irq_domain指针，都是指向别的结构体。
比较有意思的是 irq、hwirq，irq是软件中断号，hwirq是硬件中断号。比如上面我们举的例子，在 GPIO中断 B是软件中断号，可以找到 irq_desc[B]这个数组项；GPIO里的第 x号中断，这就是 hwirq。
谁来建立 irq、hwirq之间的联系呢？由 irq_domain来建立。irq_domain会把本地的 hwirq映射为全局的 irq，什么意思？比如 GPIO控制器里有第 1号中断，UART模块里也有第 1号中断，这两个“第 1号中断”是不一样的，它们属于不同的“域”──irq_domain。

18.3.4 irq_domain结构体

irq_domain结构体在 include/linux/irqdomain.h中定义，主要内容如下图：

当我们后面从设备树讲起，如何在设备树中指定中断，设备树的中断如何被转换为 irq时，irq_domain将会起到极大的作为。
这里基于入门的解度简单讲讲，在设备树中你会看到这样的属性：

interrupt-parent = <&gpio1>;
interrupts = <5 IRQ_TYPE_EDGE_RISING>;
1
2

它表示要使用 gpio1里的第 5号中断，hwirq就是 5。
但是我们在驱动中会使用 request_irq(irq, handler)这样的函数来注册中断，irq是什么？它是软件中断号，它应该从“gpio1的第 5号中断”转换得来。
谁把 hwirq转换为 irq？由 gpio1的相关数据结构，就是 gpio1对应的 irq_domain结构体。

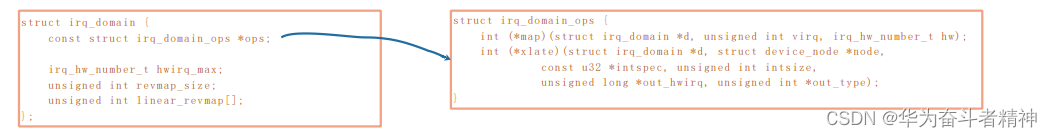

irq_domain结构体中有一个 irq_domain_ops结构体，里面有各种操作函数，主要是：
① xlate
用来解析设备树的中断属性，提取出 hwirq、type等信息。
② map
把 hwirq转换为 irq。

18.3.5 irq_chip结构体

irq_chip结构体在 include/linux/irq.h中定义，主要内容如下图：

这个结构体跟“chip”即芯片相关，里面各成员的作用在头文件中也列得很清楚，摘录部分如下：

* @irq_startup: start up the interrupt (defaults to ->enable if NULL)
* @irq_shutdown: shut down the interrupt (defaults to ->disable if NULL)
* @irq_enable:  enable the interrupt (defaults to chip->unmask if NULL)
* @irq_disable: disable the interrupt
* @irq_ack:  start of a new interrupt
* @irq_mask:  mask an interrupt source
* @irq_mask_ack: ack and mask an interrupt source
* @irq_unmask:  unmask an interrupt source
* @irq_eoi:  end of interrupt
1
2
3
4
5
6
7
8
9

我们在 request_irq后，并不需要手工去使能中断，原因就是系统调用对应的 irq_chip里的函数帮我们使能了中断。
我们提供的中断处理函数中，也不需要执行主芯片相关的清中断操作，也是系统帮我们调用 irq_chip中的相关函数。
但是对于外部设备相关的清中断操作，还是需要我们自己做的。
就像上面图里的“外部设备 1“、“外部设备 n”，外设备千变万化，内核里可没有对应的清除中断操作。

18.4 在设备树中指定中断_在代码中获得中断

18.4.1 设备树里中断节点的语法

参考文档：
内核 Documentation\devicetree\bindings\interrupt-controller\interrupts.txt

18.4.1.1 设备树里的中断控制器

中断的硬件框图如下：

在硬件上，“中断控制器”只有 GIC这一个，但是我们在软件上也可以把上图中的“GPIO”称为“中断控制器”。很多芯片有多个 GPIO模块，比如 GPIO1、GPIO2等等。所以软件上的“中断控制器”就有很多个：GIC、GPIO1、GPIO2等等。
GPIO1连接到 GIC，GPIO2连接到 GIC，所以 GPIO1的父亲是 GIC，GPIO2的父亲是 GIC。
假设 GPIO1有 32个中断源，但是它把其中的 16个汇聚起来向 GIC发出一个中断，把另外 16个汇聚起来向 GIC发出另一个中断。这就意味着 GPIO1会用到 GIC的两个中断，会涉及 GIC里的 2个 hwirq。
这些层级关系、中断号(hwirq)，都会在设备树中有所体现。

在设备树中，中断控制器节点中必须有一个属性：interrupt-controller，表明它是“中断控制器”。 还必须有一个属性：#interrupt-cells，表明引用这个中断控制器的话需要多少个 cell。
#interrupt-cells的值一般有如下取值：
① #interrupt-cells=<1>
别的节点要使用这个中断控制器时，只需要一个 cell来表明使用“哪一个中断”。
② #interrupt-cells=<2>
别的节点要使用这个中断控制器时，需要一个 cell来表明使用“哪一个中断”；
还需要另一个 cell来描述中断，一般是表明触发类型：
第 2个 cell的 bits[3:0] 用来表示中断触发类型(trigger type and level flags)：

1 = low-to-high edge triggered，上升沿触发
2 = high-to-low edge triggered，下降沿触发
4 = active high level-sensitive，高电平触发
8 = active low level-sensitive，低电平触发
1
2
3
4

示例如下：

vic: intc@10140000 {
 compatible = "arm,versatile-vic";
 interrupt-controller;
 #interrupt-cells = <1>;
 reg = <0x10140000 0x1000>;
};
1
2
3
4
5
6

如果中断控制器有级联关系，下级的中断控制器还需要表明它的“interrupt-parent”是谁，用了interrupt-parent”中的哪一个“interrupts”，请看下一小节。

18.4.1.2 设备树里使用中断

一个外设，它的中断信号接到哪个“中断控制器”的哪个“中断引脚”，这个中断的触发方式是怎样的？ 这 3个问题，在设备树里使用中断时，都要有所体现。
① interrupt-parent=<&XXXX>
你要用哪一个中断控制器里的中断？
② interrupts
你要用哪一个中断？
Interrupts里要用几个 cell，由 interrupt-parent对应的中断控制器决定。在中断控制器里有
“#interrupt-cells”属性，它指明了要用几个 cell来描述中断。
比如：

i2c@7000c000 {
gpioext: gpio-adnp@41 {
 compatible = "ad,gpio-adnp";
interrupt-parent = <&gpio>; interrupts = <160 1>;
gpio-controller;
#gpio-cells = <1>;



 }; ...... };
interrupt-controller;
#interrupt-cells = <2>;
1
2
3
4
5
6
7
8
9
10
11
12

③ 新写法：interrupts-extended
一个“interrupts-extended”属性就可以既指定“interrupt-parent”，也指定“interrupts”，比如： interrupts-extended = <&intc1 5 1>, <&intc2 1 0>;

18.4.2 设备树里中断节点的示例

以 xxxxxx_IMX6ULL开发板为例，在 arch/arm/boot/dts目录下可以看到 2个文件：imx6ull.dtsi、xxxxxx_imx6ull-14x14.dts，把里面有关中断的部分内容抽取出来。

从设备树反推 IMX6ULL的中断体系，如下，比之前的框图多了一个“GPC INTC”：

GPC INTC的英文是：General Power Controller, Interrupt Controller。它提供中断屏蔽、中断状态查询功能，实际上这些功能在 GIC里也实现了，个人觉得有点多余。除此之外，它还提供唤醒功能，这才是保留它的原因。

18.4.3 在代码中获得中断

之前我们提到过，设备树中的节点有些能被转换为内核里的 platform_device，有些不能，回顾如下： A. 根节点下含有 compatile属性的子节点，会转换为 platform_device
B. 含有特定 compatile属性的节点的子节点，会转换为 platform_device
如果一个节点的 compatile属性，它的值是这 4者之一： “simple-bus”,“simple-mfd”,“isa”,“arm,amba-bus”,
那么它的子结点(需含 compatile属性)也可以转换为 platform_device。
C. 总线 I2C、SPI节点下的子节点：不转换为 platform_device
某个总线下到子节点，应该交给对应的总线驱动程序来处理, 它们不应该被转换为 platform_device。

18.4.3.1 对于 platform_device

一个节点能被转换为 platform_device，如果它的设备树里指定了中断属性，那么可以从
platform_device中获得“中断资源”，函数如下，可以使用下列函数获得 IORESOURCE_IRQ资源，即中断号：

/**
 * platform_get_resource - get a resource for a device
 * @dev: platform device
 * @type: resource type   // 取哪类资源？IORESOURCE_MEM、IORESOURCE_REG
*                      // IORESOURCE_IRQ等
 * @num: resource index  // 这类资源中的哪一个？
 */
struct resource *platform_get_resource(struct platform_device *dev,
           unsigned int type, unsigned int num);
1
2
3
4
5
6
7
8
9

18.4.3.2 对于 I2C设备、SPI设备

对于 I2C设备节点，I2C总线驱动在处理设备树里的 I2C子节点时，也会处理其中的中断信息。一个I2C设备会被转换为一个 i2c_client结构体，中断号会保存在 i2c_client的 irq成员里，代码如下(drivers/i2c/i2c-core.c)：

对于 SPI设备节点，SPI总线驱动在处理设备树里的 SPI子节点时，也会处理其中的中断信息。一个SPI设备会被转换为一个 spi_device结构体，中断号会保存在 spi_device的 irq成员里，代码如下(drivers/spi/spi.c)：

18.4.3.3 调用 of_irq_get获得中断号

如果你的设备节点既不能转换为 platform_device，它也不是 I2C设备，不是 SPI设备，那么在驱动程序中可以自行调用 of_irq_get函数去解析设备树，得到中断号。

18.4.3.4 对于 GPIO

参考：drivers/input/keyboard/gpio_keys.c
可以使用 gpio_to_irq或 gpiod_to_irq获得中断号。 举例，假设在设备树中有如下节点：

gpio-keys {
  compatible = "gpio-keys";
  pinctrl-names = "default";

 user {
    label = "User Button";
    gpios = <&gpio5 1 GPIO_ACTIVE_HIGH>;     gpio-key,wakeup;
    linux,code = <KEY_1>;
  };
};
1
2
3
4
5
6
7
8
9
10

那么可以使用下面的函数获得引脚和 flag：

button->gpio = of_get_gpio_flags(pp, 0, &flags);
bdata->gpiod = gpio_to_desc(button->gpio);
1
2

再去使用 gpiod_to_irq获得中断号：

irq = gpiod_to_irq(bdata->gpiod);
1
