【matlab程序】海图单位的度分格式

【matlab程序】海图单位的度分格式
海洋与大气科学
点击蓝字 关注我们

思路来源

阅读文献：

文献中图片的横纵坐标出现半分画法：

半分画法，甚至更为精细的坐标轴在小区域研究中更为重要。



01

一度间隔


代码

% 01 运行前，先安装m_map，安装方法官网首页！

figure

set(0,'defaultfigurecolor','w')

m_proj('Miller','lon',[10 17],'lat',[53 56]);

m_gshhs_h('patch',[0.6 0.6 0.6],'edgecolor','k');

m_grid('linest','-.','color','k','xtick',[10:1:17],'xticklabel',[10:1:17],'ytick',[53:1:56],'yticklabel',[53:1:56])

export_fig('1.jpg','-r300');%图片输出包，export_fig自行下载实在下载不到，私信说下给你发过去；
1
2
3
4
5
6
7
8
9
10
11
12
13

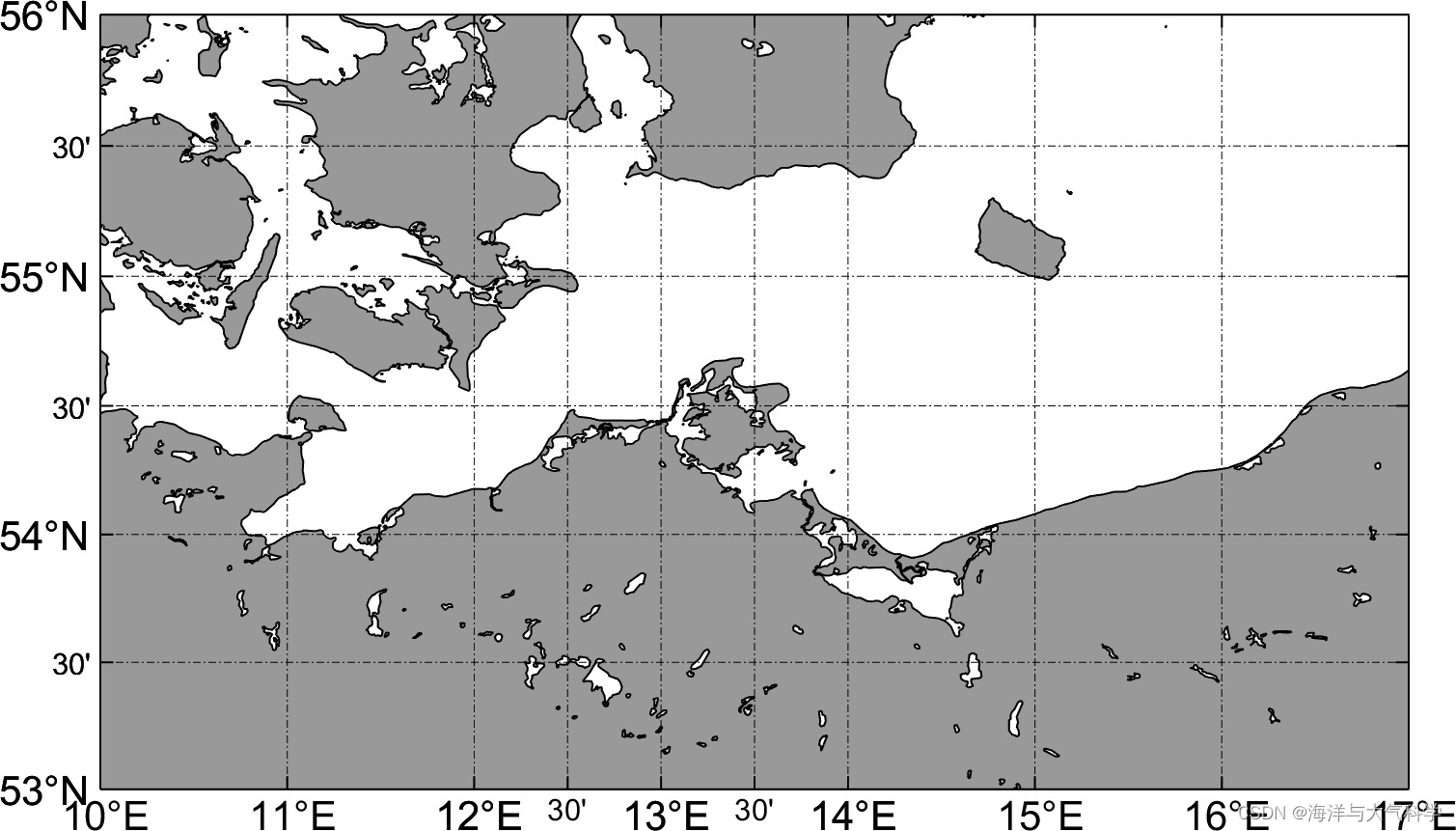

02

横纵坐标半分间隔


代码

% 02：

figure

set(0,'defaultfigurecolor','w')

m_proj('Miller','lon',[10 17],'lat',[53 56]);

m_gshhs_h('patch',[0.6 0.6 0.6],'edgecolor','k');

m_grid('linest','-.','color','k','xtick',[10:1:17],'xticklabel',[10:1:17],'ytick',[53:0.5:56],'yticklabel',[53:0.5:56])

export_fig('2.jpg','-r300');%图片输出包，export_fig自行下载

% 03：

figure

set(0,'defaultfigurecolor','w')

m_proj('Miller','lon',[10 17],'lat',[53 56]);

m_gshhs_h('patch',[0.6 0.6 0.6],'edgecolor','k');

m_grid('linest','-.','color','k','xtick',[10:0.5:17],'xticklabel',[10:0.5:17],'ytick',[53:0.5:56],'yticklabel',[53:0.5:56])

export_fig('3.jpg','-r300');%图片输出包，export_fig自行下载
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

03

特定区域加密

代码

% 04：

figure

set(0,'defaultfigurecolor','w')

m_proj('Miller','lon',[10 17],'lat',[53 56]);

m_gshhs_h('patch',[0.6 0.6 0.6],'edgecolor','k');

m_grid('linest','-.','color','k','xtick',[10:1:17],'xticklabel',[10:1:17],'ytick',[53:0.5:56],'yticklabel',[53:0.5:56])

m_grid('linest','-.','color','k','xtick',[12:0.5:14],'xticklabel',[12:0.5:14],'ytick',[53:0.5:56],'yticklabel',[53:0.5:56])

export_fig('4.jpg','-r300');%图片输出包，export_fig自行下载

% 05：

figure

set(0,'defaultfigurecolor','w')

m_proj('Miller','lon',[10 17],'lat',[53 56]);

m_gshhs_h('patch',[0.6 0.6 0.6],'edgecolor','k');

m_grid('linest','-.','color','k','xtick',[10:1:17],'xticklabel',[10:1:17],'ytick',[53:1:56],'yticklabel',[53:1:56])

m_grid('linest','-.','color','k','xtick',[12:0.5:14],'xticklabel',[12:0.5:14],'ytick',[54:0.5:55],'yticklabel',[54:0.5:55])

export_fig('5.jpg','-r300');%图片输出包，export_fig自行下载
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

04

可以随意设置间隔

代码

% 06 运行前，先安装m_map，安装方法官网首页！

figure

set(0,'defaultfigurecolor','w')

m_proj('Miller','lon',[10 17],'lat',[53 56]);

m_gshhs_h('patch',[0.6 0.6 0.6],'edgecolor','k');

m_grid('linest','-.','color','k','xtick',[10:.4:17],'xticklabel',[10:.4:17],'ytick',[53:.4:56],'yticklabel',[53:.4:56])

export_fig('6.jpg','-r300');%图片输出包，export_fig自行下载实在下载不到，私信说下给你发过去；

% 07 运行前，先安装m_map，安装方法官网首页！

figure

set(gcf,'Position',[50 50 1200 800])

set(0,'defaultfigurecolor','w')

m_proj('Miller','lon',[10 17],'lat',[53 56]);

m_gshhs_h('patch',[0.6 0.6 0.6],'edgecolor','k');

m_grid('linest','-.','color','k','xtick',[10:.2:17],'xticklabel',[10:.2:17],'ytick',[53:.1:56],'yticklabel',[53:.1:56])

export_fig('9.jpg','-r300');%图片输出包，export_fig自行下载实在下载不到，私信说下给你发过去；
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
