光电探测器怎么选

光电探测器，也称为PD（photodetector）
基本原理是，光信号进入光电探测器转换为电压信号，这个电压信号会很弱，微伏或者毫伏级别。

所以PD分为带放大和不带放大

带放大呢，是因为信号太弱，所以需要把电压信号放大。单位V/W，输出是电压，输入是光功率。小的600V/W，大的上万V/W，和带宽很大关系。国内我知道的，带放大的带宽应该做到5G以内吧，不带放大的带宽可以20G。

下面是索雷博的探测器，最基础的光电二极管，也可以称为光电探测器（左下角），输出是电流信号，不能直接用。左上是不带放大的光电探测器，带宽等于光电二极管的带宽，国内20G。右下角是带放大的光电探测器，DC到500M以内增益可以做到上万V/W，想要DC即直流耦合这个做不了很高频率，目前我还没见过DC到1GHz或者更高的光电探测器。AC耦合就可以很高带宽了，但增益会下降，几千V/W，频率可以从10Hz到2GHz（自己就能做到）

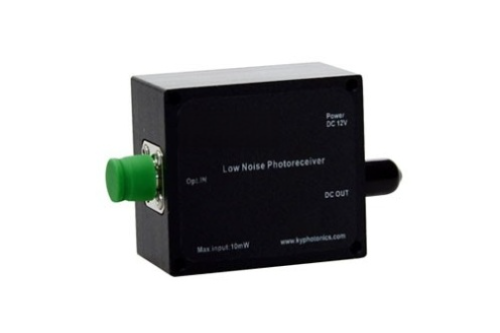

这里讲的都是带放大的光电探测器，内部基本都是这样

输入输出接口三个部分，光纤输入，射频输出，电源供电

核心指标就是，带宽，增益，等效噪声功率

下一篇再说详细的指标吧

欢迎交流
