• 基于香橙派和SU-03T 使用Linux实现语音控制刷抖音

    硬件介绍

    SU-03T之前在小车的时候使用过，详见：语音小车---6 + 最终整合_mjmmm的博客-CSDN博客

    按照下图进行接线：

    项目需求

    通过语音指令来控制安卓手机刷抖音，可以实现视频切换和点赞等功能：

    1. 开机播报“你好，我是你的刷抖音助手”

    1. 当说出“你好抖音助手"可以唤醒模块，模块回复“抖音助手在”

    2. 当超过10s没有指令或说出“退下”时，模块会进入休眠模式，并回复“有需要再叫我”

    3. 当说出“下一个视频”或“这个不好看”时，模块回复“切换至下一个视频”，并划到下一个视频

    4. 当说出“上一个视频”或“刚刚那个挺好看”时，模块回复“切换至上一个视频”，并划回上一个视频

    5. 当说出“点个赞”或“这个视频不错”时，模块回复“以为您点赞”，并点赞当前视频

    6. 当说出“不想看了”时，模块回复“以为您关闭屏幕”，并关闭手机屏幕

    SU-03T的设置和烧写

    设置和烧写的详细步骤也参考之前写的博文，此处只展示关键信息：

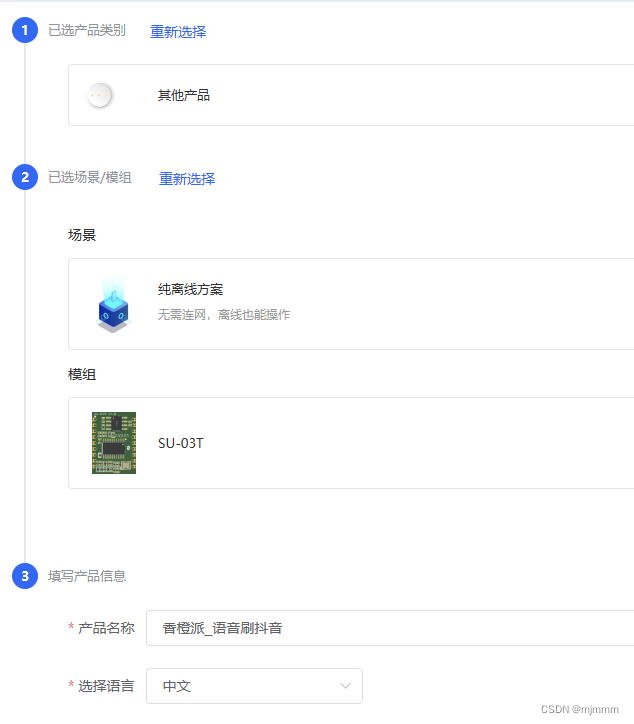

    1. 创建产品：

    2. 设置PIN脚为串口模式：

    对于SU-03T，串口的RX和TX分别对应B6和B7

    并设置相应的波特率：

    3.  设置唤醒词：

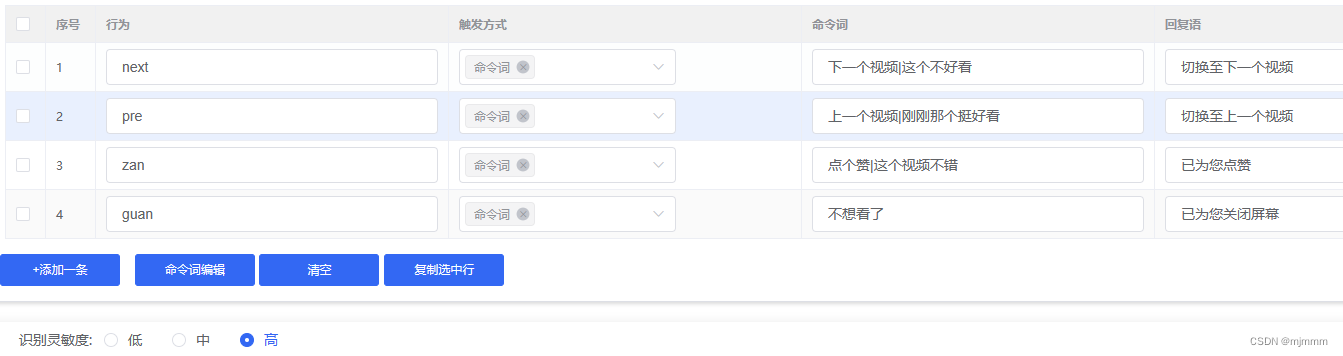

    4.  设置指令语句：

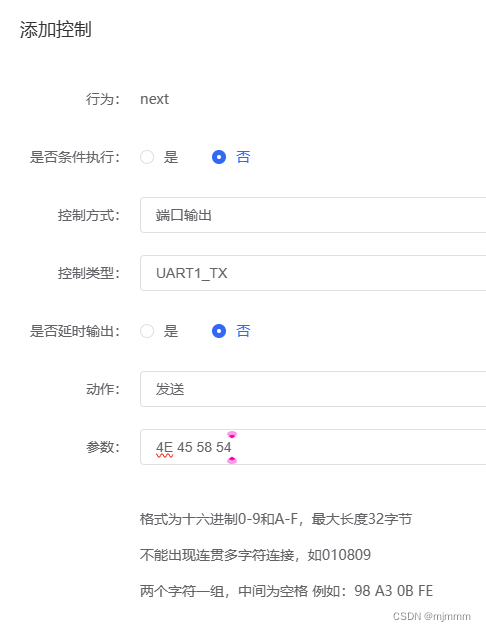

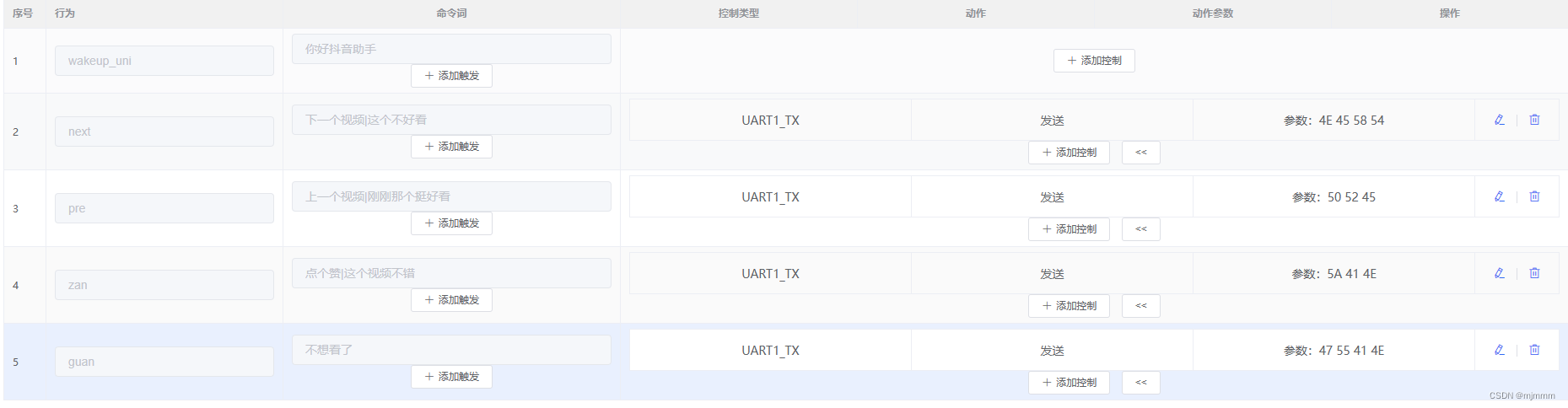

    5. 设置控制详情：

    参数的设置就是行为的名字 -> 大写字母 -> 16进制ASCII码，已空格分开



    next -> 4E 45 58 54

    pre -> 50 52 45

    zan -> 5A 41 4E

    guan -> 47 55 41 4E

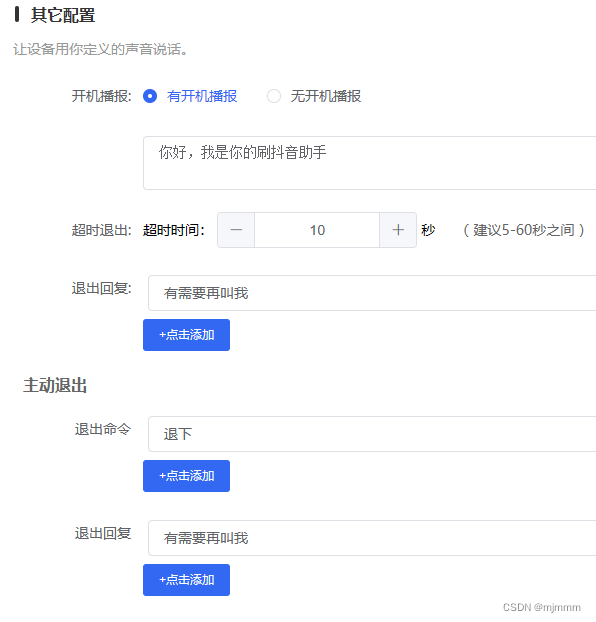

     6. 其他配置，如声音，开机播报，主动退出等，都是按喜好设置，这里不再详细展示：

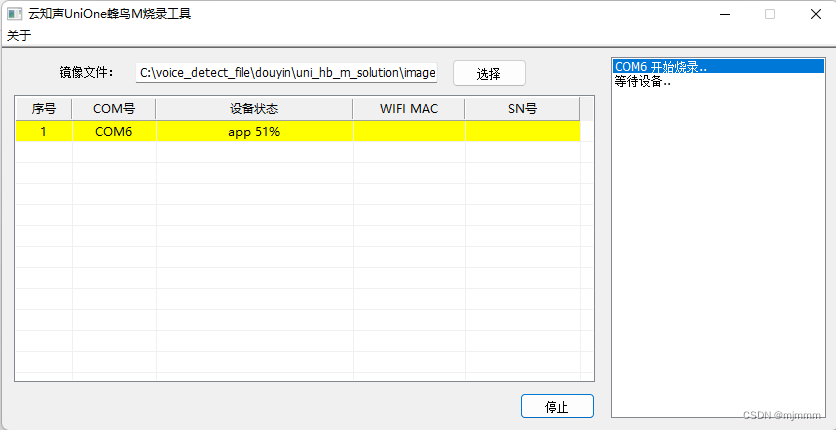

     7. 下载SDK并烧写进入SU-03T

    详细步骤仍参考之前的博文：

    8. 测试：

    此时，可以打开串口助手来测试一下，分别说出对应的指令，看看SU-03T是否会向串口发送对应的字符：

    我分别说出了四条指令，可见串口输出正确！

    编写香橙派代码的框架

    SU-03T设置完成后，就可以将SU-03T接到香橙派并进行Linux部分的代码编写：

    由于在这个项目中，SU-03T只负责发送，香橙派只负责接收，所以除了电源外，只需要将SU-03T的TX（B7）接到香橙派的RX就可以，算上电源共三根线：

    新创建一个“douyin”文件夹，将语音刷抖音项目的代码放在这里面：

    然后将一些代码拷贝进来方便修改：

     重新编译一下，并说出4条控制语句：

    可见，SU-03T成功识别了指令，香橙派成功的接收了SU-03T通过串口打印的字符！

    现在，就需要修改serial_douyin.c中接收的代码，添加数据处理的部分

    先简单写一个数据处理的框架：

    serial_douyin.c -> void *write_serial(void *arg)：

    1. void *write_serial(void *arg)
    2. {
    3.     char readbuf[32] = {'\0'};
    4.     while(1){
    5.         while(serialDataAvail (*((int *)arg))){
    6.             serialGetstring (*((int *)arg),readbuf) ;
    7.
    8.             if(strcmp(readbuf,"NEXT") == 0 ){
    9.                 printf("收到下一条视频指令\n");
    10.             }else if(strcmp(readbuf,"PRE") == 0){
    11.                 printf("收到上一条视频指令\n");
    12.             }else if(strcmp(readbuf,"ZAN") == 0){
    13.                 printf("收到点赞指令\n");
    14.             }else if(strcmp(readbuf,"GUAN") == 0){
    15.                 printf("收到关闭指令\n");
    16.             }else{
    17.                 printf("未知指令\n");
    18.             }
    19.
    20.             memset(readbuf,'\0',32);
    21.         }
    22.     }
    23.
    24.     pthread_exit(NULL);
    25. }

    然后再次编译运行，说出四句指令：

    可见，函数框架正确，接下来只需要将printf替换成真正的操作手机的代码就可以了

    将手机接入香橙派

    将我破旧的小米5C再次拿出哈哈哈，然后通过 TYPE-C -- USB 连接到香橙派：

    然后进行如下操作：

    1.  香橙派输入dmesg指令查看手机接入情况：

    可见已经成功识别

    2.  安装adb：

    由于安卓手机的底层也是用Linux系统来操作的，所以可以通过香橙派来直接进入控制手机shell的界面，但需要先安装adb工具，adb是做安卓开发中常用的工具：

    sudo apt-get install adb

    安装完之后，执行”adb devices“指令：

    发现好像权限不太对，因此需要在安卓手机上设置权限

    3. 设置手机权限

    报错的本质原因是香橙派系统还不支持USB设备的热拔插和UDEV的机制

    解决办法：在 /etc/udev/rules.d 文件夹下创建规则文件：

    1. cd /etc/udev/rules.d/
    2. sudo vim 51-android.rules

    然后在文件中添加内容：

    SUBSYSTEM=="usb", ENV{DEVTYPE}=="usb_device", MODE="0666"



    然后重新拔插手机！！

    现在再次执行”adb devices“指令：

    没有像刚刚那样报错了，但是仍然显示执行”adb devices“指令：限

    解决办法：打开手机，允许调试：

    此时，再再次执行”adb devices“指令：

    没有任何报错了，此时”adb shell“指令：

    连接成功！！

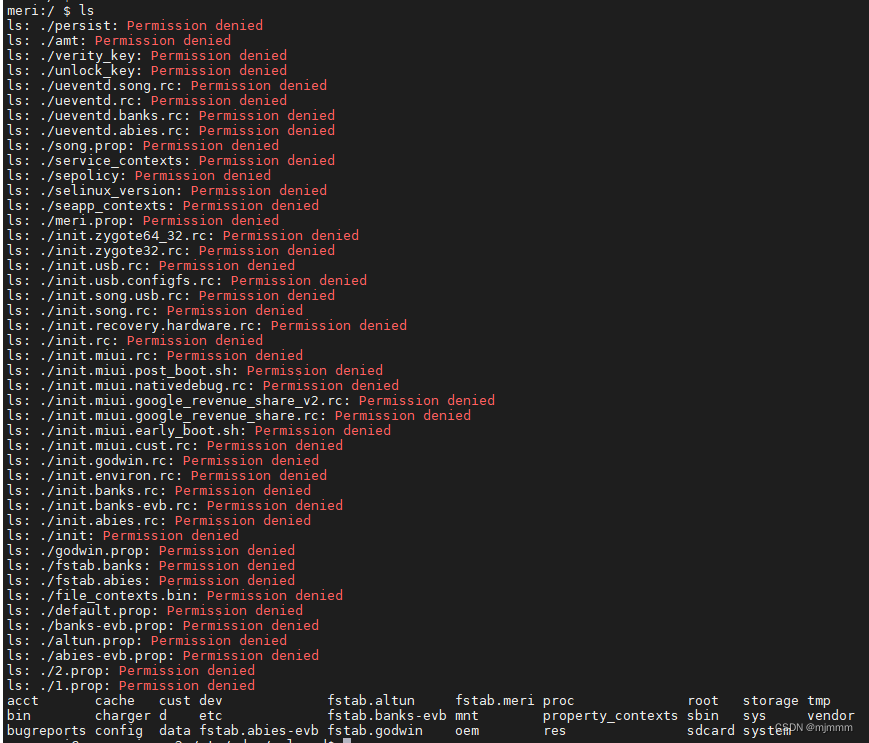

    此时如果“ls”一下：

    可以看到很多文件没有权限，因为没有root

    小插曲：什么是udev？

    • udev是一个设备管理工具，udev以守护进程的形式运行，通过侦听内核发出来的uevent来管理/dev目录下的设备文件。udev在用户空间运行，而不在内核空间 运行。它能够根据系统中的硬 件设备的状态动态更新设备文件，包括设备文件的创建，删除等。设备文件通常放在/dev目录下。使用udev后，在/dev目录下就只包含系统中真正存在的设备。

    4. 使用shell指令来模拟手滑屏幕

    现在可以成功的连入手机内部的系统，关键就在于对于滑动或点击屏幕的指令模拟了：

    • adb shell input swipe <起始x坐标> <起始y坐标> <结束x坐标> <结束y坐标> <滑动持续时间ms>
    • adb shell input keyevent <按键事件的常量>
    1. adb shell input swipe 540 1300 540 500 500 //下滑
    2. adb shell input swipe 540 500 540 1300 500 //上滑
    3. adb shell "seq 3 | while read i;do input tap 350 1050 & input tap 350 1050 &sleep 0.01;done;" //点赞
    4. adb shell input keyevent 26 //锁屏

    最终代码的编写

    现在有了基本的代码模型，和控制手机的具体指令，接下来的工作就是在数据处理的部分，执行adb指令了，显然，使用system函数就可以：

    serial_douyin.c：

    1. #include
    2. #include
    3. #include
    4. #include
    5. #include
    6. #include
    7. #include
    8. #include
    9. #include
    10. #include
    11. #include
    12. #include
    13. #include
    14. #include
    15. #include "mjm_uart_tool.h"
    16.
    17. void *read_serial(void *arg)
    18. {
    19. 	char *sendbuf;
    20. 	sendbuf = (char *)malloc(32*sizeof(char));
    21.
    22. 	while(1){
    23. 		memset(sendbuf,'\0',32*sizeof(char));
    24. 		fgets(sendbuf,sizeof(sendbuf),stdin);
    25. 		serialSendstring (*((int *)arg), sendbuf) ;
    26. 	}
    27.
    28. 	pthread_exit(NULL);
    29.
    30. }
    31.
    32.
    33. void *write_serial(void *arg)
    34. {
    35. 	char readbuf[32] = {'\0'};
    36. 	while(1){
    37. 		while(serialDataAvail (*((int *)arg))){
    38. 			serialGetstring (*((int *)arg),readbuf) ;
    39. 			//printf("-> %s\n",readbuf);
    40.
    41. 			if(strcmp(readbuf,"NEXT") == 0 ){
    42. 				printf("收到下一条视频指令\n");
    43. 				system("adb shell input swipe 540 1300 540 500 500");
    44. 			}else if(strcmp(readbuf,"PRE") == 0){
    45. 				printf("收到上一条视频指令\n");
    46. 				system("adb shell input swipe 540 500 540 1300 500");
    47. 			}else if(strcmp(readbuf,"ZAN") == 0){
    48.                 printf("收到点赞指令\n");
    49. 				system("adb shell \"seq 3 | while read i;do input tap 350 1050 & input tap 350 1050 &sleep 0.01;done;\"");
    50.             }else if(strcmp(readbuf,"GUAN") == 0){
    51.                 printf("收到关闭指令\n");
    52. 				system("adb shell input keyevent 26");
    53.             }else{
    54. 				printf("未知指令\n");
    55. 			}
    56.
    57. 			memset(readbuf,'\0',32);
    58. 		}
    59. 	}
    60.
    61. 	pthread_exit(NULL);
    62. }
    63.
    64.
    65.
    66. int main ()
    67. {
    68. 	int fd ;
    69.
    70. 	int ret;
    71. 	pthread_t read_thread;
    72. 	pthread_t write_thread;
    73.
    74. 	if ((fd = myserialOpen ("/dev/ttyS5", 115200)) < 0) //打开驱动文件，配置波特率
    75. 	{
    76. 		fprintf (stderr, "Unable to open serial device: %s\n", strerror (errno)) ;
    77. 		return 1 ;
    78. 	}
    79.
    80. 	/*	if (wiringPiSetup () == -1)
    81. 		{
    82. 		fprintf (stdout, "Unable to start wiringPi: %s\n", strerror (errno)) ;
    83. 		return 1 ;
    84. 		}*/
    85.
    86. 	ret = pthread_create(&read_thread,NULL,read_serial,(void *)&fd);
    87. 	if(ret != 0){
    88. 		printf("read_serial create error\n");
    89. 		return 1;
    90. 	}
    91. 	ret = pthread_create(&write_thread,NULL,write_serial,(void *)&fd);
    92. 	if(ret != 0){
    93. 		printf("write_serial create error\n");
    94. 		return 1;
    95. 	}
    96.
    97. 	pthread_join(read_thread,NULL);
    98. 	pthread_join(write_thread,NULL);
    99.
    100. 	return 0 ;
    101. }

    实现效果：

    和项目需求一致，可见，我的手并没有碰到手机屏幕，只是说出了对应的指令，手机就会有所反应：

    并且在香橙派终端也可以看到指令历史：
