合宙Air724UG LuatOS-Air lvgl7-lvgl(矢量字体)

如何用开发板实现lvgl加载外部矢量字体功能

目录名称

• 如何用开发板实现lvgl加载外部矢量字体功能
  • 简介
  • 材料准备
  • API 说明
  • 步骤
    • 1. 将字库芯片接在模块spi上
    • 2. 版本定制
    • 3. 初始化spi
    • 4. 设置字体
    • 5.字体使用
    • 测试固件和脚本
    • 显示效果
    • 字号灰度最佳粗细值对应表
  • 常见问题
    • 1. 设置68号字体，显示不了
    • 2. 目前字库只支持一种字体（黑体）
    • 3. 金牛座使用字库，授权 （V3210之前版本需要授权，>=V3210版本不需要授权）
  • 相关资料以及购买链接

简介

lvgl字体无法设置字号，只能每种字号都做一个字体文件，界面中用到了多个字号的文字，又不希望每个字号都加载一个字体文件。可以通过外接矢量字库芯片来实现。矢量字体可以缩放后不损失清晰度，并且字库数据存储在外部芯片里，通过spi与模块连接，不占用内部存储空间。

材料准备

1. 金牛座开发板一套，USB线，GC9503屏。
2. LuatOS-Air开发环境：环境搭建方法



API 说明

lvgl.font_load
lvgl中的加载字库的接口

• 语法

font = lvgl.font_load(spi_num, size[, gray[, thickness]])

• 参数

• 返回值

步骤

1. 将字库芯片接在模块spi上

目前只支持GT5SUCD2E-1A（灰度4支持48以下字号，灰度2支持98以下字号，灰度1支持192以下字号）
下图为金牛座开发板链接实物图：

2. 版本定制

大于等于V3208的LuatOS-Air版本，需去定制固件网页生成带VF功能的定制固件。定制固件地址：合宙ERP系统

3. 初始化spi

spi.setup(spi.SPI_1,1,1,8,50000000,1)

4. 设置字体

font68=lvgl.font_load(spi.SPI_1,68,2,190)

5.字体使用

local xiaoguoLabel=lvgl.label_create(itemCont, nil)
lvgl.obj_set_style_local_text_font(xiaoguoLabel, lvgl.LABEL_PART_MAIN, lvgl.STATE_DEFAULT, font68)
 lvgl.label_set_text(xiaoguoLabel, "测试@TEST")
lvgl.obj_align(xiaoguoLabel,modeLabelCont, lvgl.ALIGN_OUT_RIGHT_MID, 238, 0)

测试固件和脚本

LuatOS-Air_V3211_RDA8910_RFTLLMPVF_0x110000.pac
script.7z

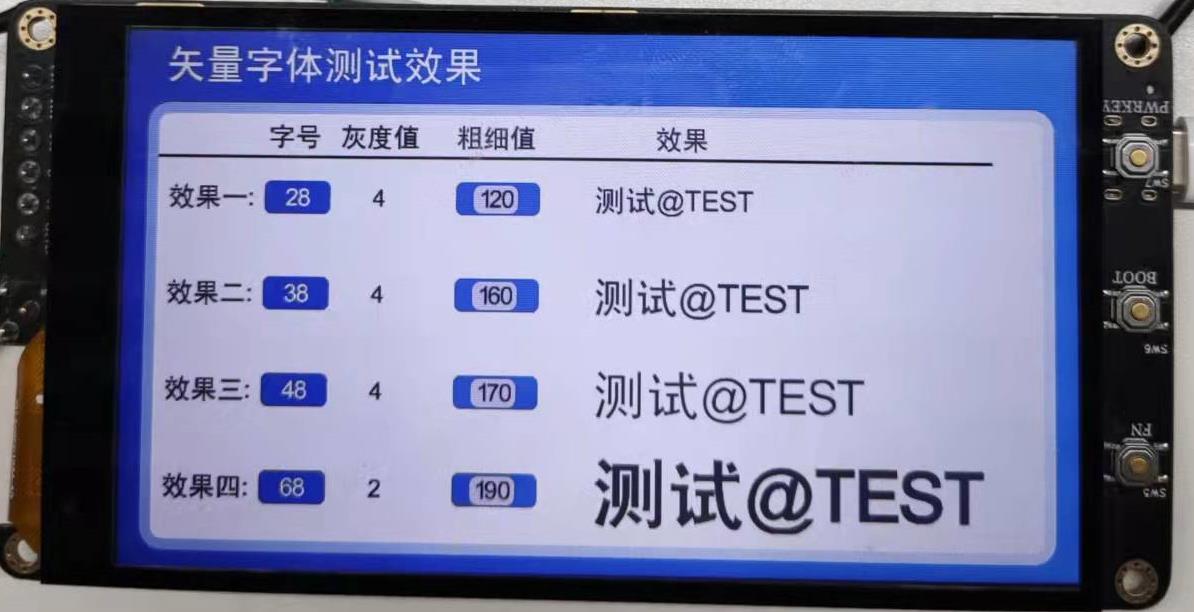

显示效果

字号灰度最佳粗细值对应表

常见问题

1. 设置68号字体，显示不了

灰度设置不对，68号字体，灰度应设置为2（灰度4支持48以下字号，灰度2支持98以下字号，灰度1支持192以下字号）。

2. 目前字库只支持一种字体（黑体）

3. 金牛座使用字库，授权 （V3210之前版本需要授权，>=V3210版本不需要授权）

金牛座使用字库，需要授权 ，前期授权的，现在想要使用需要先解授权，再重新授权。（之前授权工具里没有对字库授权）合宙授权工具

相关资料以及购买链接

• LuatOS-HMI人机交互评估板金牛座
• GT5SUCD2E-1A 标准矢量字库芯片
• Air722大屏模组开发资料包
