Macronix MX25L25645G NOR Flash无法擦除问题分析

1. 问题现象描述

   处理器使用的 SAM9X60, 使用的内核版本是 5.10.80，在调试 Macronix MX25L25645G NOR Flash时，发现flash驱动加载成功后，使用 mtd_debug 工具 erase flash时，擦除一整片flash区域时，命令执行速度很快，而且命令执行完没有报错，但是最后发现flash并没有真正被擦除。

• mtd_debug 擦写命令

mtd_debug erase /dev/mtd0 0 0x20000

mtd_debug write /dev/mtd0 0 0x20000 sample.bin

mtd_debug read /dev/mtd0 0 0x20000 bootstrap_2.bin
1
2
3
4
5

• 也可以使用 flashcp 和 flash_erase 命令， flashcp 会先擦除 flash 然后再写入数据。

root@sam9x60ek:/tmp# flashcp -v sample.bin /dev/mtd3
Erasing blocks: 1/1 (100%)
Writing data: 1k/0k (100%)
Verifying data: 1k/0k (1%)File does not seem to match flash data. First mismatch at 0x00000000-0x00000400
1
2
3
4

2. 代码走读分析

2.1 探索 SPI erase 过程

   用户层的mtd_debug erase , flash_ease等命令到内核驱动层进行分析。

   查看 flashcp 的源代码，其采用的方式是通过 ioctl (dev_fd,MEMERASE,&erase) 方式来进行擦除操作；
   查看 flash_erase的源代码，其调用了libc库中的 mtd_erase API 进行擦除操作， mtd_erase API 最终会调用 ioctl (dev_fd,MEMERASE,&erase) 方式来进行擦除操作。
两者本质是一样的。

   基于5.10.80 内核版本

1）ioctl (dev_fd,MEMERASE,&erase)
  Path： /linux/drivers/mtd/mtdchar.c
static int mtdchar_ioctl(struct file *file, u_int cmd, u_long arg) 函数中

MEMERASE64 这个宏是为了操作 大于 4Gib大小的flash才会使用的。我们这里不考虑。

走到了内核中 mtd_erase

/linux/drivers/mtd/mtdcore.c

会调用 master->_erase(master, &adjinstr) 这个操作。这个函数的定义在

/linux/drivers/mtd/spi-nor/core.c

spi_nor_scan 中


对比SAM9X60 EK Demo板，发现走的是 spi_nor_has_uniform_erase 这个else 分支
使用的是 spi_nor_erase_sector 按扇区来擦除
在驱动中添加了打印信息，对于 MX25L25645G 这个NOR来说，驱动选用的擦除、写、读命令以及对应的地址分别是：

2.2. SPI 擦除失败的根本原因分析。

/linux/drivers/mtd/spi-nor/core.c
spi_nor_erase_sector

传入的 nor->addr_width = [4] ，擦除操作时，根据flash数据手册，op→addr.buswidth应该等于1，但是等于4了，导致数据帧组装错误，flash没有识别这个指令，从而没有擦除成功。

对代码进行了修改，代码中提交的修改记录：

详细分析下上面的代码：

op->addr.buswidth 是怎么来的呢？


我们这里设置的为0，但是下面这个函数也会对 buswidth 进行赋值。

spi_nor_spimem_setup_op(nor, &op, nor->write_proto);


加打印，看一下传入的 nor->write_proto 参数是多少，以及这个参数是在哪里初始化的？op.addr.buswidth 在 进入spi_nor_spimem_setup_op这个函数前后的值是多少？

nor→write_proto

spi_nor_scan
-> spi_nor_init_params
-> spi_nor_info_init_params
-> spi_nor_default_setup
-> spi_nor_select_pp

感觉初始化并不是这样定义的。


在调试过程中，使用了Microchip SAM9X60 EK 评估板作为对比。评估板使用的QSPI NOR Flash型号是 SST26VF064B.

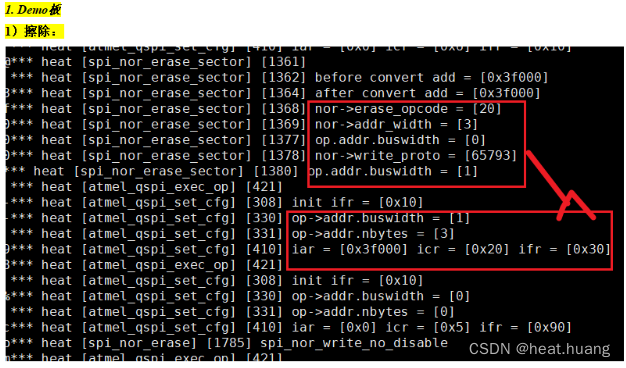

++++++++++++ 擦除操作，将P4K和Demo版本进行对比传入的 nor->write_proto ++++++++++++++


整个流程：
发送写使能（指令 06） -》 发送擦除命令 （指令 dc， (4 Byte Address Command， BE4B (block erase 64KB) ）
-》读取状态寄存器（指令05，WIP标志反映命令是否执行成功）-》关闭写使能（指令04）

nor->write_proto 被定义的地方如下：

/linux/drivers/mtd/spi-nor/core.c

最先开始初始时，spi_nor_scan 中定义的是 SNOR_PROTO_1_1_1

在这个地方被重新赋值：
spi_nor_select_pp

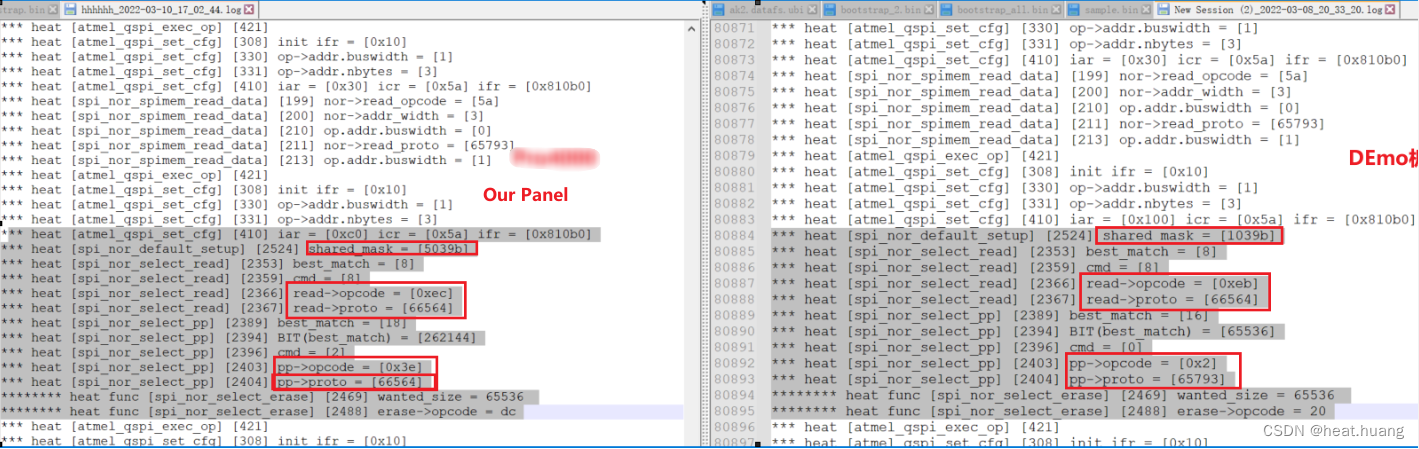

对比spi_nor_select_read 和 spi_nor_select_pp。

可以看到由于 shared_mask 不同造成后后面 best_match 选择不一样，Demo板选择的PP 模式是 1-1-1，我们的板子选择的PP 模式是 1-4-4

shared_mask
我们的板子： 0x5039b (0101 0000 0011 1001 1011)
Demo板： 0x1039b (0001 0000 0011 1001 1011)

这个对照下面：

https://elixir.bootlin.com/linux/v5.10.80/source/include/linux/mtd/spi-nor.h#L220

flash的读能力

flash的写能力

追 shared_mask

继续追 params->hwcaps.mask
spi_nor_info_init_params 函数中会对 hwcaps.mask 进行赋值

所以这就是内核的兼容性问题。得需要将 Write 和 erase 剥离出来。

3. 我们板子Linux内核启动过程中SPI Flash初始化Log

*** heat [atmel_qspi_exec_op] [419]
*** heat [atmel_qspi_set_cfg] [328] op->addr.buswidth = [0]
*** heat [atmel_qspi_set_cfg] [329] op->addr.nbytes = [0]
*** heat [atmel_qspi_set_cfg] [408] iar = [0x0] icr = [0x9f] ifr = [0x90]    0x9f 命令是读取SPI Flash的Chip ID
******** heat func [macronix_default_init] enter
*** heat [spi_nor_spimem_read_data] [199] nor->read_opcode = [5a]
*** heat [spi_nor_spimem_read_data] [200] nor->addr_width = [3]
*** heat [atmel_qspi_exec_op] [419]
*** heat [atmel_qspi_set_cfg] [328] op->addr.buswidth = [1]
*** heat [atmel_qspi_set_cfg] [329] op->addr.nbytes = [3]
*** heat [atmel_qspi_set_cfg] [408] iar = [0x0] icr = [0x5a] ifr = [0x810b0]    0x5A 命令是读取 SFDP ( Serial Flash Discoverable Parameter (SFDP)) 能力集
*** heat [spi_nor_spimem_read_data] [199] nor->read_opcode = [5a]
*** heat [spi_nor_spimem_read_data] [200] nor->addr_width = [3]
*** heat [atmel_qspi_exec_op] [419]
*** heat [atmel_qspi_set_cfg] [328] op->addr.buswidth = [1]
*** heat [atmel_qspi_set_cfg] [329] op->addr.nbytes = [3]
*** heat [atmel_qspi_set_cfg] [408] iar = [0x10] icr = [0x5a] ifr = [0x810b0]
*** heat [spi_nor_spimem_read_data] [199] nor->read_opcode = [5a]
*** heat [spi_nor_spimem_read_data] [200] nor->addr_width = [3]
*** heat [atmel_qspi_exec_op] [419]
*** heat [atmel_qspi_set_cfg] [328] op->addr.buswidth = [1]
*** heat [atmel_qspi_set_cfg] [329] op->addr.nbytes = [3]
*** heat [atmel_qspi_set_cfg] [408] iar = [0x30] icr = [0x5a] ifr = [0x810b0]
*** heat [spi_nor_spimem_read_data] [199] nor->read_opcode = [5a]
*** heat [spi_nor_spimem_read_data] [200] nor->addr_width = [3]
*** heat [atmel_qspi_exec_op] [419]
*** heat [atmel_qspi_set_cfg] [328] op->addr.buswidth = [1]
*** heat [atmel_qspi_set_cfg] [329] op->addr.nbytes = [3]
*** heat [atmel_qspi_set_cfg] [408] iar = [0xc0] icr = [0x5a] ifr = [0x810b0]
******** heat func [spi_nor_select_erase] [2450] wanted_size = 65536
******** heat func [spi_nor_select_erase] [2469] erase->opcode = dc
*** heat [atmel_qspi_exec_op] [419]
*** heat [atmel_qspi_set_cfg] [328] op->addr.buswidth = [0]
*** heat [atmel_qspi_set_cfg] [329] op->addr.nbytes = [0]
*** heat [atmel_qspi_set_cfg] [408] iar = [0x0] icr = [0x5] ifr = [0x90]   0x5 命令是读取 Flash的 Status Reg
******** heat func [spi_nor_sr1_bit6_quad_enable] enter, ret = 0, bouncebuf = 64
******** heat func [spi_nor_sr1_bit6_quad_enable] enter , line [1808]
******** heat func [macronix_set_4byte_addr_mode] enter
*** heat [atmel_qspi_exec_op] [419]
*** heat [atmel_qspi_set_cfg] [328] op->addr.buswidth = [0]
*** heat [atmel_qspi_set_cfg] [329] op->addr.nbytes = [0]
*** heat [atmel_qspi_set_cfg] [408] iar = [0x0] icr = [0x6] ifr = [0x10]  0x6 命令是 打开写使能
******** heat func [spi_nor_set_4byte_addr_mode] enter , enable=[1]
*** heat [atmel_qspi_exec_op] [419]
*** heat [atmel_qspi_set_cfg] [328] op->addr.buswidth = [0]
*** heat [atmel_qspi_set_cfg] [329] op->addr.nbytes = [0]
*** heat [atmel_qspi_set_cfg] [408] iar = [0x0] icr = [0xb7] ifr = [0x10] 0xb7 命令是 使能4Byte address
*** heat [atmel_qspi_exec_op] [419]
*** heat [atmel_qspi_set_cfg] [328] op->addr.buswidth = [0]
*** heat [atmel_qspi_set_cfg] [329] op->addr.nbytes = [0]
*** heat [atmel_qspi_set_cfg] [408] iar = [0x0] icr = [0x4] ifr = [0x10] 0x4 命令是 关闭写使能
spi-nor spi0.0: mx25l25635e (32768 Kbytes)
spi-nor spi0.0: mtd .name = spi0, .size = 0x2000000 (32MiB), .erasesize = 0x00010000 (64KiB) .numeraseregions = 0
5 fixed-partitions partitions found on MTD device spi0
Creating 5 MTD partitions on "spi0":
0x000000000000-0x000000020000 : "at91bootstrap"
0x000000020000-0x000000040000 : "env"
0x000000040000-0x000000100000 : "u-boot"
0x000000100000-0x000001000000 : "system"
0x000001000000-0x000002000000 : "data"
