静态路由 网络实验

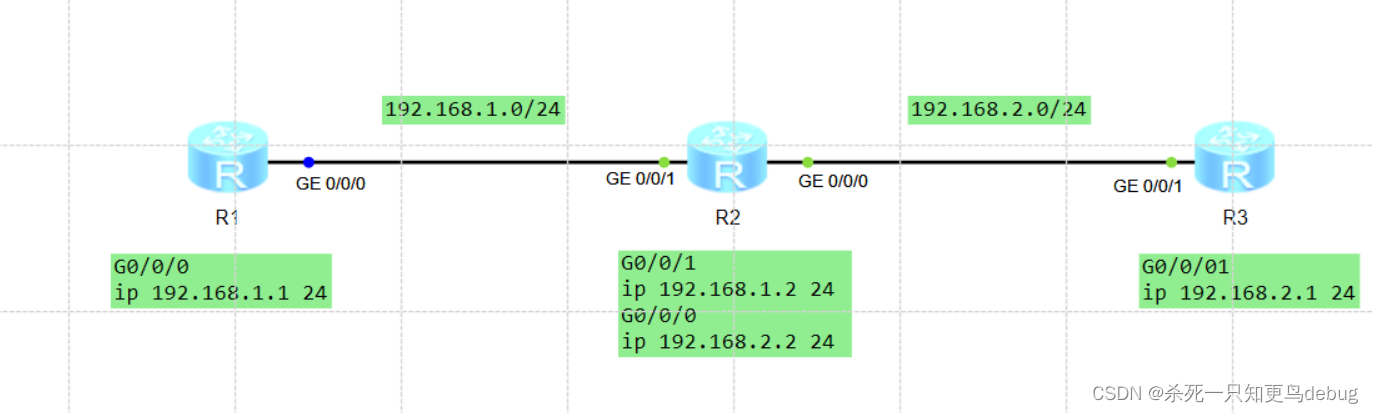

拓扑图

需求：实现 ip 192.168.1.1 到 192.168.2.1 的通信。

初步配置

R1 ip 配置

system-view
sysname R1
undo info-center enable # 忽略ensp的提示信息
int g0/0/0
ip address 192.168.1.1 24 # ip为 192.168.1.1 子网掩码为 255.255.255.0
1
2
3
4
5

R2 ip 配置

system-view
sysname R2
undo info-center enable
int g0/0/1
ip address 192.168.1.2 24
int g0/0/0
ip address 192.168.2.2 24
1
2
3
4
5
6
7

R3 ip 配置

system-view
sysname R3
undo info-center enable
int g0/0/1
ip address 192.168.2.1 24
1
2
3
4
5

查看当前的路由表信息

当前的路由表信息，通过命令 display ip routing-table 来查看

首先需要提出两个概念：

1. 直连路由，直连路由就是指和路由器接口之间连接的网络，只要该接口正常活跃直连路由会自动加入到路由器的路由表中，接口down掉以后，路由表中就没有该路由条目信息了。
2. 静态路由，静态路由是由网络管理员手动配置的路由信息，配置好了就固定不变。格式为：ip route-static 目的网络 子网掩码 下一跳（出接口）

了解完成两个概念以后，先自己分析下

● R1 的路由表中，直连路由应该有 192.168.1.1 和 192.168.1.0 的两条直连路由
● R2 的路由表中，直连路由有 192.168.1.2 和 192.168.2.2 以及 192.168.1.0 和 192.168.2.0 四条直连路由
● R3 的路由表中，直连路由应该有 192.168.2.1 和 192.168.2.0 直连路由。

查看路由表信息

1. R1

以R1的直连路由为例，说明一下，后面的就不做解释了

假设R1路由器下有诸多主机，当某个主机请求的目的网络地址是 192.168.1.0/24 网段的，那么就会从g0/0/0接口发送给R2路由器。

2. R2


3. R3

配置静态路由

1. 在R1上面

ip route-static 192.168.2.0 24 24 192.168.1.2

2. 在R3上面

ip route-static 192.168.1.0 24 24 192.168.2.2

测试

---
