FPGA通信—千兆网（UDP）软件设计

一、PHY引脚功能描述



二、绑定mac地址、IP地址到PC端网卡

         电路设计使用RTL8211EG， 硬件设计、焊接正常用网线链接电脑和电路板，看到本地链接的1Gbps，代表设备网卡正常工作。

2.1、首先查询本地连接的网卡ID号

CMD命令：netsh i i show in

2.2 绑定

假如设备的IP地址为192.168.1.123，MAC地址为00-11-22-33-44-55，本地链接的Idx=14。

CMD命令为：netsh -c i i add neighbors 14 192.168.1.123 00-11-22-33-44-55

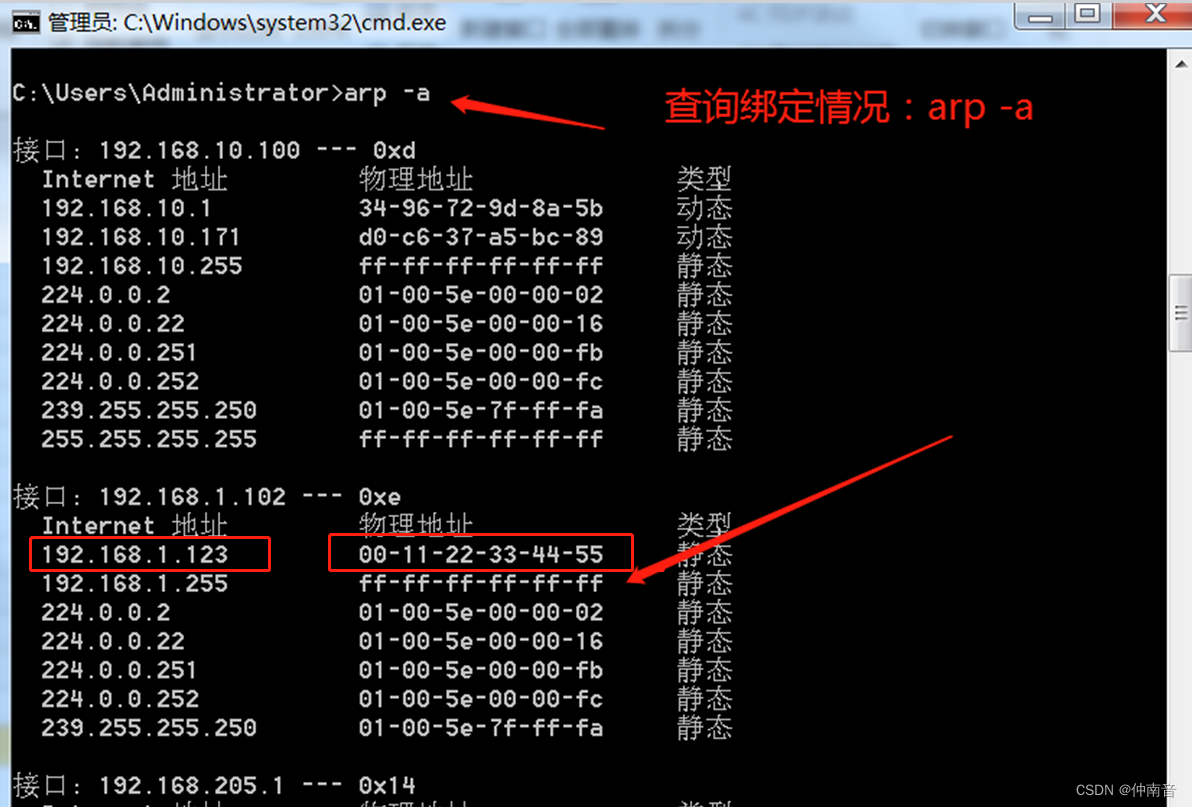

2.3 查询绑定信息

 CMD命令： arp -a

三、软件开发调试过程

 3.1 设备接收(PC端发送数据到设备)

        UDP通信简介：一个完整的UDP数据帧包含以下内容:

首部校验和计算方法：

（版本/首部长度、服务类型）+总长度 +标识 +标志/片偏移地址+（生存时间、协议）+

（目的IP地址/)+ 目的IP地址+(源IP地址/)+源IP地址=Num

         如果 Num 大于2字节  校验和=~(（Num/65536）+(Num%65535))

         如果Num小于2字节 校验和=~Num

上图中的校验和=0xF042

        计算方法如下：0x4500+0x0020+0x0659+0x0000+0x4011+0xc0a8+0x0166+0xc0a8+0x047B=0x20fBB

0x0fBB+0x02=0x0fBD

0x0FBD按位取反0xf042



 3.1 设备发送(PC端接受设备数据)
