OpenShift 4 - 在 OpenShift Virtualization 上自动部署 OpenShift 托管集群(演示视频)

《OpenShift / RHEL / DevSecOps 汇总目录》
说明：本文初始是在 OpenShift 4.12 + OpenShift Virtualization 4.12 + ACM 2.8 或 MCE 2.3 的环境中验证，目前已经在 OpenShift 4.15 + OpenShift Virtualization 4.15 + ACM 2.10 或 MCE 2.5 的环境中验证

技术架构

利用 OpenShift Virtualization 运行 OpenShift Hosted Cluster 即托管集群的架构如下图，该模式就是在 OpenShift 管理集群中的由 OpenShift Virtualization 提供的 VM 中运行托管集群的 Worker 节点。

安装配置环境

环境要求

• 如果是生产环境，建议在 Baremetal 环境中运行 OpenShift 管理集群。
• OpenShift 管理集群需要使用 Kubernetes-OVN 类型的 CNI。如果使用的是 OpenShiftSDN，可参考《Migrating to the OVN-Kubernetes network plugin》将其转换成 Kubernetes-OVN。

安装配置 OpenShift Virtualization

1. 使用缺省配置安装 OpenShift Virtualization Operator。
2. 然后在其内部使用缺省配置创建一个 OpenShift Virtualization Deployment。

安装配置 Red Hat ACM 或 MCE

1. 使用缺省配置安装 Red Hat ACM Operator 或 MCE Operator。
2. 使用缺省配置创建一个 MultiClusterHub 或 MultiClusterEngine (名称为 multiclusterengine) 对象。
3. （在 OpenShift 4.15 中可忽略）执行命令允许 multiclusterengine 使用 hypershift-preview。说明：这是由于该功能目前还是 Preview 阶段，预计正式 GA 后可省略此步。

$ oc patch mce multiclusterengine --type=merge -p '{"spec":{"overrides":{"components":[{"name":"hypershift-preview","enabled":true}]}}}'
1

4. 确认已有名为 hypershift-addon 的 ManagedClusterAddOn 对象。

$ oc get ManagedClusterAddOn hypershift-addon -n local-cluster
NAME               AVAILABLE   DEGRADED   PROGRESSING
hypershift-addon   True        False
1
2
3

5. 确认会自动创建 hypershift 项目和 Deployment 。

$ oc get deployment -n hypershift
NAME       READY   UP-TO-DATE   AVAILABLE   AGE
operator   2/2     2            2           6m6s
$ oc get pod -n hypershift
NAME                        READY   STATUS    RESTARTS   AGE
operator-7fdc8d998b-8s7pl   1/1     Running   0          9h
operator-7fdc8d998b-l9xpd   1/1     Running   0          9h
1
2
3
4
5
6
7

安装配置 MetalLB

1. 使用缺省配置安装 MetalLB Operator。
2. 基于以下缺省配置创建一个 MetalLB 对象。

apiVersion: metallb.io/v1beta1
kind: MetalLB
metadata:
  name: metallb
  namespace: metallb-system
1
2
3
4
5

3. 基于以下 YAML 创建一个 IPAddressPool 对象。

apiVersion: metallb.io/v1beta1
kind: IPAddressPool
metadata:
  name: ip-addresspool
  namespace: metallb-system
spec:
  addresses:
  - 10.39.127.20-10.39.127.26
  autoAssign: true
  avoidBuggyIPs: false
1
2
3
4
5
6
7
8
9
10

4. 基于以下 YAML 创建一个 L2Advertisement 对象。

apiVersion: metallb.io/v1beta1
kind: L2Advertisement
metadata:
  name: l2-adv
  namespace: metallb-system
spec:
  ipAddressPools:
    - ip-addresspool
1
2
3
4
5
6
7
8

5. 执行命令，允许 OpenShift 的 ingresscontroller 使用 wildcard DNS routes。

$ oc patch ingresscontroller -n openshift-ingress-operator default --type=json -p '[{ "op": "add", "path": "/spec/routeAdmission", "value": {wildcardPolicy: "WildcardsAllowed"}}]'
1

在 OpenShift Virtualization 中创建 OpenShift Hosted Cluster 托管集群

1. 创建名为 clusters 的项目。

$ oc new-project clusters
1

2. 从 Red Hat 官方下载 pull-secret 文件。

使用控制台创建托管集群

1. 在 RHACM 控制台的集群页面中点击“创建集群”，然后进入 Red Hat OpenShift Virtualization，再点击 “托管”就可看到创建集群的界面。
2. 在“集群详情”步骤中点击“基础架构供应商凭证”的下拉框，然后点击“添加凭证”。
3. 在“输入凭证基本信息”步骤中提供凭证名称和存放的命名空间。

4. 在“输入 pull secret 和 SSH 秘钥”步骤中将 pull-secret 文件中的内容粘贴进去。然后在“复查”后完成添加凭证。

5. 在下截图的步骤中选择刚刚添加的凭证，并提供集群名和发行镜像。

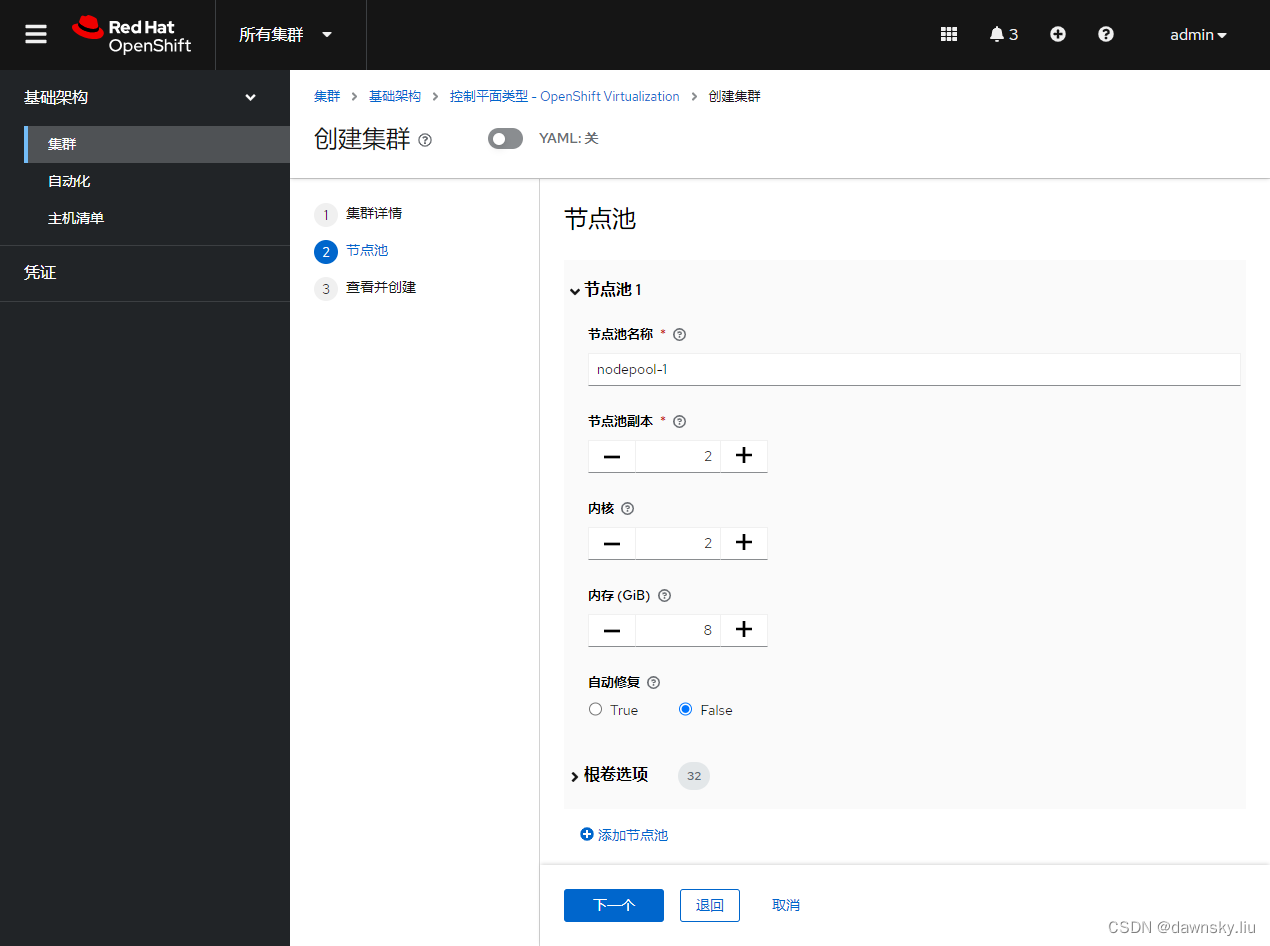

6. 在下图步骤中提供节点池名称。

7. 完成配置并创建托管集群，然后可查看托管集群状态。


使用命令创建托管集群

1. 下载 hcp 客户端。

$ curl -L $(oc get consoleclidownload hcp-cli-download -o json | jq -r '.spec.links[] | select(.text=="Download hcp CLI for Linux for x86_64").href') | tar xvz ./
1

2. 执行以下命令创建托管集群，其 Worker 节点将运行在有 kubevirt 供应的 VM 环境中。

$ export PULL_SECRET="$HOME/pull-secret"
$ export MEM="6Gi"
$ export CPU="2"
$ export WORKER_COUNT="2"
$ export CLUSTER_NAME=my-cluster-1
$ export OCP_VERSION=4.14.19

$ hcp create cluster kubevirt \
  --name $CLUSTER_NAME \
  --release-image quay.io/openshift-release-dev/ocp-release:$OCP_VERSION-x86_64 \
  --node-pool-replicas $WORKER_COUNT \
  --pull-secret $PULL_SECRET \
  --memory $MEM \
  --cores $CPU
1
2
3
4
5
6
7
8
9
10
11
12
13
14

3. 托管集群成功创建后，可在 RHACM 中看到该集群。


删除托管集群

1. 可执行以下命令删除托管集群。

$ hcp destroy cluster kubevirt --name my-cluster-1
2023-09-06T11:59:18Z    INFO    Found hosted cluster    {"namespace": "clusters", "name": "my-cluster-1"}
2023-09-06T11:59:19Z    INFO    Updated finalizer for hosted cluster    {"namespace": "clusters", "name": "my-cluster-1"}
2023-09-06T11:59:19Z    INFO    Deleting hosted cluster {"namespace": "clusters", "name": "my-cluster-1"}
2023-09-06T12:01:41Z    INFO    Deleting Secrets        {"namespace": "clusters"}
2023-09-06T12:01:41Z    INFO    Deleted CLI generated secrets
2023-09-06T12:01:41Z    INFO    Finalized hosted cluster        {"namespace": "clusters", "name": "my-cluster-1"}
2023-09-06T12:01:41Z    INFO    Successfully destroyed cluster and infrastructure       {"namespace": "clusters", "name": "my-cluster-1d", "infraID": "my-cluster-1-zkrvf"}
1
2
3
4
5
6
7
8

演示视频

视频

参考

https://medium.com/@ben.swinney_ce/hypershift-with-kubevirt-564bd1f850ce
https://cloud.redhat.com/blog/effortlessly-and-efficiently-provision-openshift-clusters-with-openshift-virtualization
