0基础学习VR全景平台篇 第97篇：VR步进式漫游

蛙色·VR步进式漫游正式上线！

为全行业室内场景提供三维空间重建能力，基于真实场景复刻，多维展示打破线下时空限制，提供高性价比的VR空间应用解决方案。

一、什么是步进式漫游？

VR步进式漫游，基于AI特征点提取，智能测距还原室内整体空间布局结构。

帮助使用者低门槛制作三维空间建模，高效交付项目。

完整的步进式漫游作品，可以应用于房产家居、酒店民宿、商业空间、文化展馆、线上展会等室内场景行业。

二、步进式漫游素材采集须知

VR步进式漫游，不依赖空间扫描工具或限定设备；

使用单反相机、全景相机拍摄的VR全景图，即可实现三维建模创作。

1、采集提示

(1) 所有的门要打开每个门的门框的正下方都需要拍摄一张，包括没有门板的门洞;

(2) 图像中完整拍摄到房间中所有墙角线和完整的门。

规范的前期拍摄素材，有利于后期建模构造。

每个房间拍摄一张；

拍摄时尽量把摄像机放在房间中心点上拍摄时三脚架保持固定高度。

2、空间采集示范

（1）常见空间采集示范

 拍摄时，尽量选择前后点完整可视的位置，跨区拍摄尽量中间在多拍摄两张。​​​​​​​

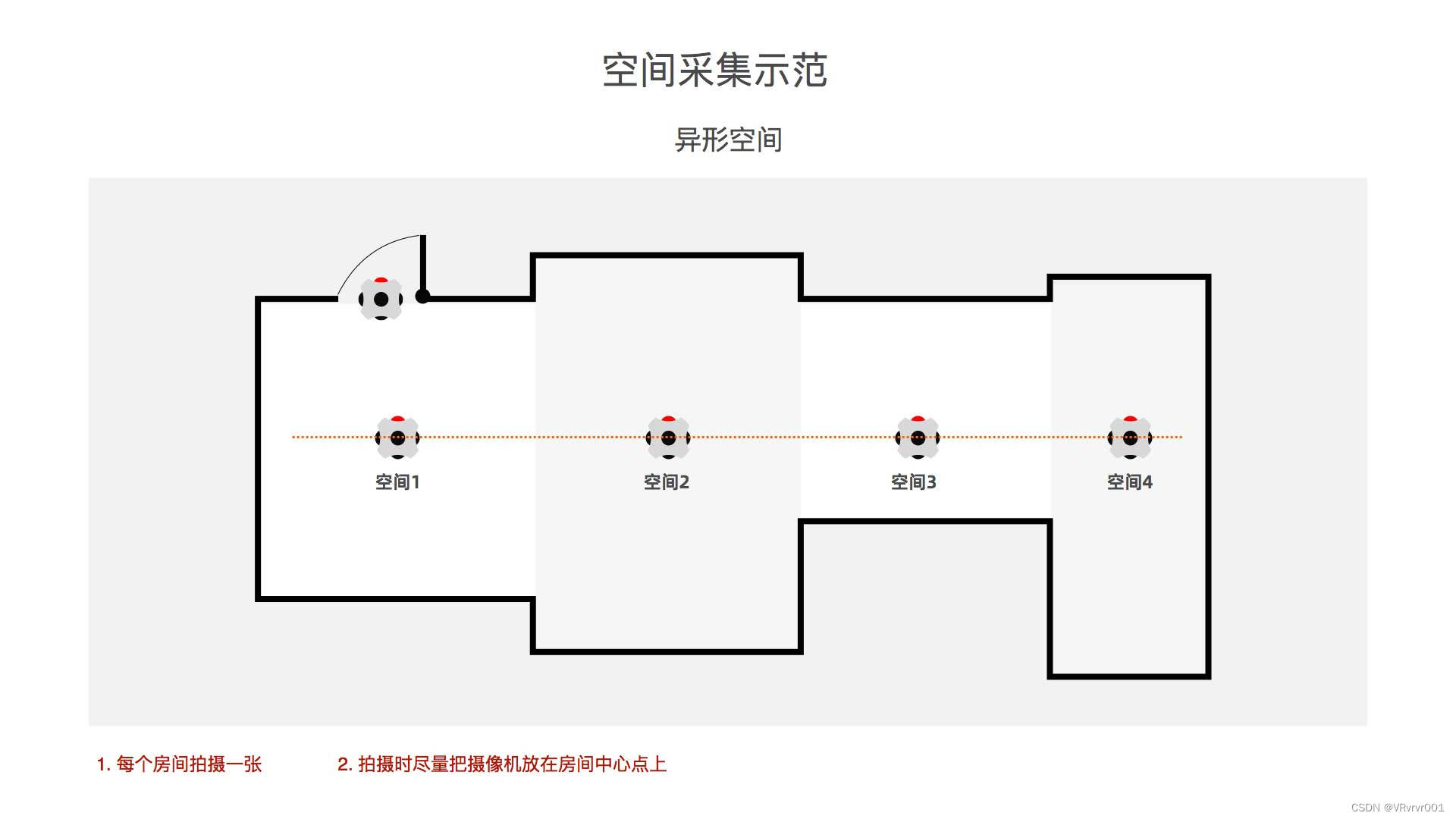

（2）异形空间采集示范

（3）楼梯间采集方法

（4）拍摄错误示范

三、如何使用本功能？

1、创建作品

进入【步进漫游】类别点击创建作品-输入项目名称，

备注：作品名称 不得含“（）”。

2、区域与建模标注

创建完成作品后，出现默认区域“一楼”；

编辑：编辑区域名称、建模标注：可进行三维建模标注、删除 ：删除当前区域；

一个区域可以创建一个楼层的三维建模，若有多个楼层可选择【新建区域】。

3、进入-建模标注

选择-【建模标注】，即可进入三维建模编辑器；

选择【上传】全景素材，目前暂不支持批量上传；

步进式漫游编辑器素材参数：请上传2:1且不超过20MB的jpg格式图片。

4、VR步进式漫游编辑器

上传全景作品后，系统将基于AI特征点提取，自动进行框线标注；

左侧为场景位置，可手动拖动图中黄色线条，进行位置标注（左上侧默认全景视角，可选择平面视角）；

右侧为标注线2D和3D模型，根据拖动线条实时变动。

建议：优先拖动【底部框线】，贴合至墙缝处。

（1）线条校正

①拖动线条

黄色线条可手动选中，进行拖拽调整各场景的墙线，需与实际空间相对一致

②删除线条

自动识别标注的线条会出现位置不正确的情况，

可选中线条，点击图中侧方删除键，删除错误线条。

③双墙线应用

面对复杂墙体可选择【单墙线】或【双墙线】功能；

推动线条至指定位置。

应用双墙线功能-处理复杂墙体示意

④直角优化

当删除或拖动线条后，不可避免的出现角度不是直角的情况；

使用右上侧【直角优化】功能，可基于当前模型一键优化为90°直角。

直角优化后图片示意

（2）关联功能

关联功能分为：关联列表或特征关联两种形式；

关联列表：通过“门框”、“虚拟墙”进行关联，常用于多房间之前产生关联；

特征关联：通过同一特征点进行关联，常用于单房间多点为之间产生关联。

①关联列表

关联列表可使用“门框“和“虚拟墙”两种形式，进行关联；

门框：一整面墙中，勾勒部分区域作为门框部分；

虚拟墙：指将整面墙，设置为虚拟墙；

设置“门框或虚拟墙”后，发生关联场景需同样设置对应的“门框或虚拟墙"。

“门框或虚拟墙”标注好后，将两个不同场景的空间关联起来；

选择【关联列表】，选择目标位置，点击添加关联；

添加对应子场景，选择产生关联的“门框或虚拟墙”；

备注：“门框”与“虚拟墙”之间不可交叉关联。

选择子场景，对应位置，黄色框线将会变红提示为选中状态；

由于缩略图为平面视角，可能会出现同一块“门框”或“虚拟墙”，标注为两个区域位置；

不影响正常关联使用。

选择【调整高度】功能，将所有使用【关联列表】进行关联的每个场景；

拖动上方横条，将预估高度设置为统一高度。

备注：目前【关联列表】每个场景需要单独打开设置，后续将会支持一键同步高度。

②特征关联

特征关联常用于单个房间内拍摄的多个点位进行关联合并；

首先选择【特征关联】功能，添加特征关联场景，完成后左侧【特征区】功能将解锁使用；

调整各场景的墙线，与实际空间相对一致，并绘制各场景均可看到的同一特征区域。

如“一大召开”展厅内共计拍摄了3张图片，选取其中能够看到所有与其他空间关联的那个图片为主场景，

进入这个场景的标注页面后，在每个相关联的场景，都标注出同一特征区域。

通过上述两种标注方式以此类推，把所有房间关联完成；

最少两个场景产生关联后，即可建模预览。

（3）顶部菜单

顶部菜单分为视角切换、标注工具、矫正工具、保存工具四部分。

①视角切换

普通视角与全景视角对比

视角切换功能，分为全景视角与普通视角两种

全景视角：为默认视角，可进行720°旋转，拖动对应框线；

普通视角：为可选项，将全景图平铺出来，拖动框线操作。

②标注工具

自动标注：一键自动标注，包括“凹凸墙、门框”等细节进行自动标注（由于上传新素材，将会自动标注，可以理解为一键还原上传状态）。

快速标注：无框线情况下，一键快速生成立方体，不会标注“凹凸墙、门框”等细节，仅简单模型。

删除标注：可一键删除本场景所有标注线。

③矫正工具

垂直矫正：发现场景明显自动标注不准确情况下，基于实景绘制三条垂直线，将自动矫正位置；

调整高度：可设置具体场景高度，一般建议所有场景设置统一高度；

模型旋转：将已标注完成的框线模型进行旋转，用于校正模型位置。

④保存工具

撤销：可通过撤销，返回上一步操作；

前进：连续撤销后，可通过前进，找到最新一步操作；

保存：将进行调整的步骤进行保存， 编辑器操作实时保存，点击保存后无法进行撤销操作。

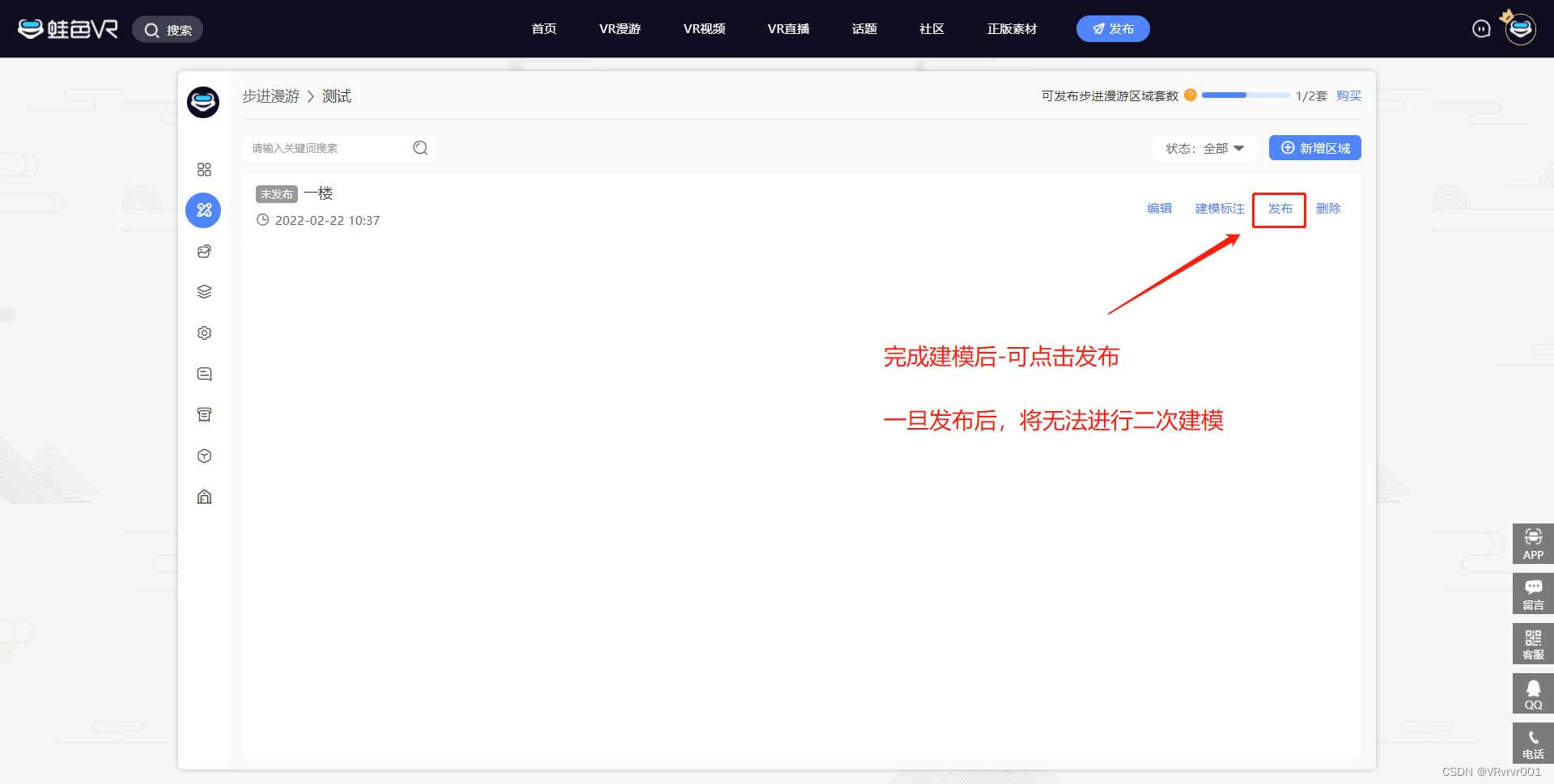

5、作品发布

完成建模预览后，可回到区域页进行发布操作；

一旦完成发布后，将无法进行二次建模操作。

若不进行发布操作：

①预览链接将在12小时内失效

②预览链接的漫游图中，将打上服务器logo水印。

以上就是本期教程的主要介绍，VR步进式漫游功能将分为两期进行开发，首期可制作三维建模效果，二期将开放【预处理】模块，将融入热点添加、场景标注、一键导览等实用营销功能，实现深度空间数据展示，欢迎大家在评论区留言反馈更多优化建议！
