【OpenCV-Python】教程：4-2 Harris角点检测

OpenCV Python Harris 角点检测

【目标】

• 理解Harris角点检测背后的概念；
• cv2.cornerHarris(), cv2.cornerSubPix()

【理论】

上一章节中，我们看到在图像中每个方向变化都很大的区域就是角点，一个早期的尝试是由 Chris Harris & Mike Stephens 在1998年的论文 A Combined Corner and Edge Detector 完成的。所以现在称之为 Harris 角点检测。他讲这些思想转换为数学公式形式，通过寻找不同方向上位移的亮度差异。

$$E(u,v)=\sum _{x,y}w(x,y)[I(x+u,y+v)-I(x,y){]}^2$$

$w(x,y)$ 是窗口函数，可以是矩形窗口，也可以是高斯窗口，对应像素不同的权重。
$I(x+u,y+v)$ 是移动区域的亮度，
$I(x,y)$ 是亮度函数；

我们需要最大化函数 $E(u,v)$进行角点检测，这就需要我们最大化 $[I(x+u,y+v)-I(x,y){]}^2$，将泰勒展开应用于上述方程，并使用一些数学步骤（请参考您喜欢的任何标准教科书以获得完整推导），我们得到最终方程为：
E ( u , v ) ≈ [ u v ] M [ u v ] E(u,v)\approx[u \quad v] M

E(u,v)≈[uv]M[uv​]

其中

M = ∑ x , y w ( x , y ) [ I x I x I x I y I y I x I y I y ] M=\sum\limits_{x,y}w(x,y)

M=x,y∑​w(x,y)[Ix​Ix​Iy​Ix​​Ix​Iy​Iy​Iy​​]

其中 $I_x$ 和 $I_y$ 是图像在 $x$ 和 $y$ 方向上的梯度(可以通过 sobel 获得)；

然后来到了主要部分，创建了一个分数，基本就是一个等式，确定了窗口是否包含了角点与否。

$$R=det(M)-k(trace(M){)}^2$$

其中：

• $det(M)={\lambda }_1{\lambda }_2$
• $trace(M)={\lambda }_1+{\lambda }_2$
• ${\lambda }_1$和 ${\lambda }_2$ 是 $M$的特征值

因此，这些特征值的大小决定了这个区域是角点，边还是平坦区域。

• $|R|$ 很小，当 ${\lambda }_1$和 ${\lambda }_2$ 很小时，区域平坦；
• $R<0$，当 ${\lambda }_1\gg {\lambda }_2$ 或 ${\lambda }_1\ll {\lambda }_2$ 时，区域是边缘；
• $R$ 很大，当 ${\lambda }_1$和${\lambda }_2$很大时并且 ${\lambda }_1\approx {\lambda }_2$ 时，区域是角点。

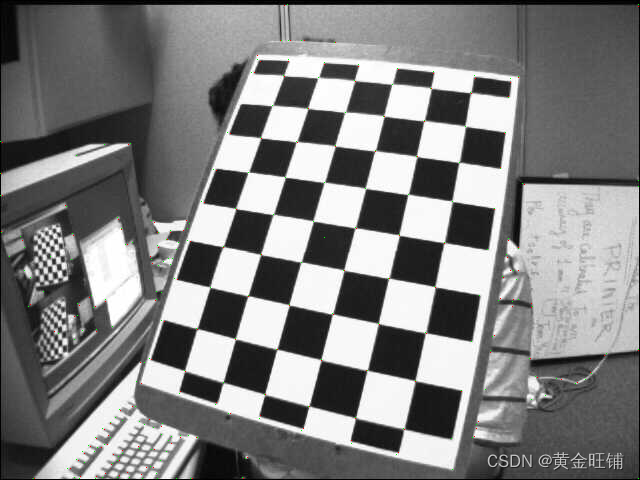

【代码】

import cv2
import numpy as np

# 读入图片并灰度化
# img = cv2.imread("assets/blox.jpg")
img = cv2.imread("assets/left08.jpg")
# img = cv2.imread("assets/chessboard(1).png")
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

# 检测角点
gray = np.float32(gray)
dst = cv2.cornerHarris(gray, 2, 3, 0.04)

# 膨胀
dst = cv2.dilate(dst, None)

# 找到计算值比较大的，并显示
img[dst>0.01*dst.max()] = [0, 0, 255]

cv2.imshow('dst', img)
cv2.waitKey(0)
cv2.destroyAllWindows()
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

• 亚像素精度角点检测

• 局部图


import numpy as np
import cv2

# 读入图片并灰度化
img = cv2.imread("assets/left08.jpg")
gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)

# 寻找角点
gray = np.float32(gray)
dst = cv2.cornerHarris(gray, 2, 3, 0.04)

# 阈值化找到角点
dst = cv2.dilate(dst,None)

# 阈值化
ret, dst = cv2.threshold(dst, 0.01*dst.max(), 255, 0)
dst = np.uint8(dst)

# 找到连通域中心
ret, labels, stats, centroids = cv2.connectedComponentsWithStats(dst)

# 寻找亚像素角点
criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 100, 0.001)
corners = cv2.cornerSubPix(gray, np.float32(centroids), (5,5), (-1,-1), criteria)

# 显示
res = np.hstack((centroids, corners))
res = np.int0(res)
img[res[:,1],res[:,0]]=[0,0,255]
img[res[:,3],res[:,2]] = [0,255,0]

cv2.imshow("res", img)
cv2.imshow("dst", dst)

cv2.waitKey(0)
cv2.destroyAllWindows()

cv2.imwrite('subpixel5.png', img)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

【接口】

• cornerHarris

cv2.cornerHarris(	src, blockSize, ksize, k[, dst[, borderType]]	) ->	dst
1

Harris 角点检测

• src: 单通道8位图像或者浮点图像
• dst: 存储 harris 角点检测响应， CV_FC1 大小与源图像一致；
• blocksize: 领域大小
• ksize: sobel算子的直径
• k: harris角点检测的自由参数里的 $k$
• borderType: 扩边参数，BORDER_WRAP 不支持

• borderType

• cornerSubPix

cv2.cornerSubPix(	image, corners, winSize, zeroZone, criteria	) ->	corners
1

优化角点位置

• image: 输入的单通道图像，8位或者浮点数
• corners: 初始化的角点位置，并且可以接受输出
• winSize: 搜寻窗口的半径，如果设置为 (5, 5),则搜索区域为 (52+1, 52+1) =(11,11)的窗口；
• zeroZone: (-1,-1) 表示没有这个尺寸
• criteria: 迭代准则，要么次数达到了，要么移动的距离很小了。

• connectedComponentsWithStats

cv.connectedComponentsWithStats(	image[, labels[, stats[, centroids[, connectivity[, ltype]]]]]	) ->	retval, labels, stats, centroids
cv.connectedComponentsWithStatsWithAlgorithm(	image, connectivity, ltype, ccltype[, labels[, stats[, centroids]]]	) ->	retval, labels, stats, centroids
1
2

计算二值图像连通区域，并返回一系列的统计值

• image: 8位单通道需要标记的图像
• labels: 输出的标签图像
• stats: 统计每一个标签的输出，包含背景标签
• centroids: 每个区域的中心，可以通过 centroids(label, 0) 访问 x, centroids(label, 1) 访问 y;
• connectivity: 4邻域或8邻域
• ltype: 输出标签类型 CV_32S 或者 CV_16U
• ccltype: 连通区域类型

• ConnectedComponentsAlgorithmsTypes

【参考】

1. OpenCV 官方文档
