• 驱动开发 platfrom总线驱动的三种方式

    驱动的分隔与分离：

            对于 Linux 这样一个成熟、庞大、复杂的操作系统，代码的重用性非常重要，在驱动程序，因为驱动程序占用了 Linux 内核代码量的大头，如果不对驱动程序加以管理，任由重复的代码肆意增加，那么用不了多久 Linux 内核的文件数量就庞大到无法接受的地步。

            例如：现在有三个SOC A、B 和 C上都有 MPU6050 这个 I2C 接口的六轴传感器，按照我们写裸机 I2C 驱动的时候的思路，每个平台都有一个MPU6050的驱动，那么设备端的驱动将会重复的编写好几次。显然在 Linux 驱动程序中这种写法是不推荐的，最好的做法就是每个SOC的 I2C 控制器都提供一个统一的接口 (也叫做主机驱动)，每个设备的话也只提供一个驱动程序(设备驱动)，每个设备通过统一的 I2C 接口驱动来访问，这样就可以大大简化驱动文件。



            当我们向系统注册一个驱动的时候，总线就会在右侧的设备中查找，看看有没有与之匹配
    的设备，如果有的话就将两者联系起来。同样的，当向系统中注册一个设备的时候，总线就会
    在左侧的驱动中查找看有没有与之匹配的设备，有的话也联系起来。
            在linux内核中的驱动程序都采用总线、驱动和设备这样的模式。
            platform 驱动就是这一思想下的产物。

    总线驱动模型：

            platform总线遵从总线模型，platform是linux内阁抽象出来的软件代码，没有真实的总线和它对应（不存在）

            platfor总线去驱动的思想：是将设备信息和驱动进行分离。platform_device和platform_driver通过总线进行匹配，匹配成功后会执行驱动中的probe函数，在probe函数中可以获取到device中的硬件设备信息。

    以下是platfrom的三种匹配方式：

    一：设备名

    pdrv:

    1. #include<linux/init.h>
    2. #include<linux/module.h>
    3. #include<linux/platform_device.h>
    4. #include<linux/mod_devicetable.h>
    5. struct resource *res;
    6. int irqno;
    7. int pdrv_probe(struct platform_device *pdev)
    8. {
    9.     res=platform_get_resource(pdev,IORESOURCE_MEM,0);
    10.     if(res==NULL)
    11.     {
    12.         return ENODATA;
    13.     }
    14.     irqno=platform_get_irq(pdev,0);
    15.     if(irqno<0)
    16.     {
    17.         return ENODATA;
    18.     }
    19.     printk("addr:%#llx,irqno:%d\n",res->start,irqno);
    20.     return 0;
    21. }
    22. int pdrv_remove(struct platform_device *pdev)
    23. {
    24.     printk("%s:%d\n",__func__,__LINE__);
    25.     return 0;
    26. }
    27.
    28.
    29. struct platform_driver pdrv={
    30.     .probe=pdrv_probe,
    31.     .remove=pdrv_remove,
    32.     .driver={
    33.         .name="aaaaa",
    34.     },
    35. };
    36. module_platform_driver(pdrv);
    37. MODULE_LICENSE("GPL");

    pdev:

    1. #include<linux/init.h>
    2. #include<linux/module.h>
    3. #include<linux/platform_device.h>
    4.
    5. struct resource res[]={
    6.     [0]={
    7.         .start=0x12345678,
    8.         .end=0x12345678+49,
    9.         .flags=IORESOURCE_MEM,
    10.     },
    11.     [1]={
    12.         .start=71,
    13.         .end=71,
    14.         .flags=IORESOURCE_IRQ,
    15.     },
    16. };
    17. void pdev_release(struct device *dev)
    18. {
    19.     printk("%s:%d\n",__func__,__LINE__);
    20. }
    21. struct platform_device pdev=
    22. {
    23.     .name="aaaaa",
    24.     .id=PLATFORM_DEVID_AUTO,
    25.     .dev={
    26.         .release=pdev_release,
    27.     },
    28.     .resource=res,
    29.     .num_resources=ARRAY_SIZE(res),
    30. };
    31.
    32.
    33. static int __init demo_init(void)
    34. {
    35.     platform_device_register(&pdev);
    36.     return 0;
    37. }
    38.
    39. static void __exit demo_exit(void)
    40. {
    41.     platform_device_unregister(&pdev);
    42. }
    43.
    44. module_init(demo_init);
    45. module_exit(demo_exit);
    46. MODULE_LICENSE("GPL");



    二：设备名列表

    pdev:

    1. #include<linux/init.h>
    2. #include<linux/module.h>
    3. #include<linux/platform_device.h>
    4.
    5.
    6. struct resource res[]={
    7.     [0]={
    8.         .start=0x12345678,
    9.         .end=0x12345678+49,
    10.         .flags=IORESOURCE_MEM,
    11.     },
    12.     [1]={
    13.         .start=71,
    14.         .end=71,
    15.         .flags=IORESOURCE_IRQ,
    16.     },
    17. };
    18. void pdev_release(struct device *dev)
    19. {
    20.     printk("%s:%d\n",__func__,__LINE__);
    21. }
    22. struct platform_device pdev=
    23. {
    24.     .name="hello1",
    25.     .id=PLATFORM_DEVID_AUTO,
    26.     .dev={
    27.         .release=pdev_release,
    28.     },
    29.     .resource=res,
    30.     .num_resources=ARRAY_SIZE(res),
    31. };
    32.
    33.
    34. static int __init demo_init(void)
    35. {
    36.     platform_device_register(&pdev);
    37.     return 0;
    38. }
    39.
    40. static void __exit demo_exit(void)
    41. {
    42.     platform_device_unregister(&pdev);
    43. }
    44.
    45. module_init(demo_init);
    46. module_exit(demo_exit);
    47. MODULE_LICENSE("GPL");

    pdrv2:

    1. #include<linux/init.h>
    2. #include<linux/module.h>
    3. #include<linux/platform_device.h>
    4. #include<linux/mod_devicetable.h>
    5. struct resource *res;
    6. int irqno;
    7. int pdrv_probe(struct platform_device *pdev)
    8. {
    9.     res=platform_get_resource(pdev,IORESOURCE_MEM,0);
    10.     if(res==NULL)
    11.     {
    12.         return ENODATA;
    13.     }
    14.     irqno=platform_get_irq(pdev,0);
    15.     if(irqno<0)
    16.     {
    17.         return ENODATA;
    18.     }
    19.     printk("addr:%#llx,irqno:%d\n",res->start,irqno);
    20.     return 0;
    21. }
    22. int pdrv_remove(struct platform_device *pdev)
    23. {
    24.     printk("%s:%d\n",__func__,__LINE__);
    25.     return 0;
    26. }
    27.
    28. struct  platform_device_id idtable[]={
    29.     {"hello1",0},
    30.     {"hello2",1},
    31.     {"hello3",2},
    32.     {}
    33. };
    34.
    35. struct platform_driver pdrv={
    36.     .probe=pdrv_probe,
    37.     .remove=pdrv_remove,
    38.     .driver={
    39.         .name="aaaaa",
    40.     },
    41.     .id_table=idtable,
    42. };
    43. MODULE_DEVICE_TABLE(platform,idtable);
    44. module_platform_driver(pdrv);
    45. MODULE_LICENSE("GPL");



    三：设备树

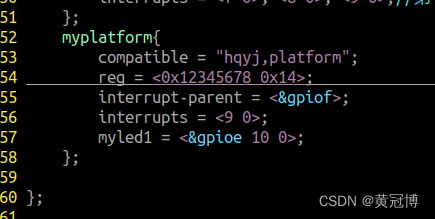

    添加设备树节点：

    pdrv3:

    1. #include<linux/init.h>
    2. #include<linux/module.h>
    3. #include<linux/platform_device.h>
    4. #include<linux/mod_devicetable.h>
    5. #include<linux/of.h>
    6. #include<linux/of_gpio.h>
    7. struct resource *res;
    8. int irqno;
    9. struct gpio_desc *gpiono;
    10. int pdrv_probe(struct platform_device *pdev)
    11. {
    12.     res=platform_get_resource(pdev,IORESOURCE_MEM,0);
    13.     if(res==NULL)
    14.     {
    15.         return ENODATA;
    16.     }
    17.     irqno=platform_get_irq(pdev,0);
    18.     if(irqno<0)
    19.     {
    20.         return ENODATA;
    21.     }
    22.     printk("addr:%#x,irqno:%d\n",res->start,irqno);
    23.     gpiono=gpiod_get_from_of_node(pdev->dev.of_node,"myled1",0,GPIOD_OUT_HIGH,0);
    24.     if(IS_ERR(gpiono))
    25.     {
    26.         printk("获取gpio编号失败\n");
    27.         return PTR_ERR(gpiono);
    28.     }
    29.     gpiod_set_value(gpiono,1);
    30.     return 0;
    31. }
    32. int pdrv_remove(struct platform_device *pdev)
    33. {
    34.     gpiod_set_value(gpiono,0);
    35.     gpiod_put(gpiono);
    36.     printk("%s:%d\n",__func__,__LINE__);
    37.     return 0;
    38. }
    39. struct of_device_id oftable[]={
    40.     {.compatible="hqyj,platform",},
    41.     {}
    42. };
    43. struct platform_driver pdrv={
    44.     .probe=pdrv_probe,
    45.     .remove=pdrv_remove,
    46.     .driver={
    47.         .name="aaaaa",
    48.         .of_match_table=oftable,
    49.     },
    50.
    51. };
    52. module_platform_driver(pdrv);
    53. MODULE_LICENSE("GPL");
