7.2 Verilog 文件操作

Verilog提供了很多可以对文件进行操作的系统任务。经常使用的系统任务主要包括：

• 文件开、闭：$fopen, $fclose, $ferror
• 文件写入：$fdisplay, $fwrite, $fstrobe, $fmonitor
• 字符串写入：$sformat, $swrite
• 文件读取：$fgetc, $fgets, $fscanf, $fread
• 文件定位：$fseek, $ftell, $feof, $frewind
• 存储器加载：$readmemh, $readmemb

        使用文件操作任务（尤其注意 $sforamt, $gets, $sscanf 等）对文件进行操作时，需要根据文件性质和变量内容确定使用哪一种系统任务，并保证参数及读写变量类型与文件内容的一致性，不要将字符串类型和多进制类型相混淆。

文件打开/关闭

举例代码如下：

实例

  //open/close file
   integer fd1, fd2 ;
   integer err1, err2 ;
   reg [320:0] str1, str2 ; //错误类型的变量也可以为可支持的 string 类型
   initial begin
      //existing file
      fd1 = $fopen("./DATA_RD.HEX", "r");    //打开存在的文件
      err1 = $ferror(fd1, str1);
      $display("File1 descriptor is: %h.", fd1 );//非零值
      $display("Error1 number is: %h.", err1 );  //0
      $display("Error2 info is: %s.", str1 );    //0
      $fclose(fd1);
      //not existing file
      fd2 = $fopen("../../FILE_NOEXIST.HEX", "r");//打开的文件不存在
      err2 = $ferror(fd2, str2);
      $display("File2 descriptor is: %h.", fd2 ); //0
      $display("Error2 number is: %h.", err2 );   //非零值
      $display("Error2 info is: %s.", str2 );     //非零值
      $fclose(fd2);
   end

文件打开方式 mode 类型及其描述如下：

文件写入

        写文件的系统任务主要包括：$fdisplay, $fwrite, $fstrobe, $fmonitor，以及它们对应的自带格式的系统任务 $fdisplayb, $fdisplayh, $fdisplayo 等。

相对于标准显示任务 $display, $write, $strobe, $monitor，写文件系统任务除了用法格式上需要多指定文件描述符 fd，其余打印条件、时刻特性等均与其对应的显示任务保持一致。

利用追加写的方式，对文件进行写操作的举例如下：

实例

  //(2) write file
   integer fd ;
   integer err, str ;
   initial begin
      fd = $fopen("./DATA_RD.HEX", "a+");  //末尾追加的方式打开
      err = $ferror(fd, str);
      if (!err) begin
         $fdisplay(fd, "New data1: %h", fd) ;
         $fdisplay(fd, "New data2: %h", str) ;
         $fdisplay(fd, "New data3: %h", err) ;
         //$write(fd, "New data3: %h", err) ; //最后一行不换行打印
      end
      $fclose(fd);
   end

打开文件 DATA_RD.HEX，则可以看到文件末端新增了 3 行数据。

字符串写入

Verilog 还提供了往字符串里写数据的系统任务 $swrite 和 $sformat。

$sformat 第二个参数 format 为字符串类型，一般建议不要省略。该参数指定了输入变量的类型，指定类型时也可以包含其他字符串信息，类型种类及用法可参考显示函数 $display。该参数也可以为寄存器类型，但要求存储的数据为正常的字符串数据。

写字符串代码举例如下：

实例

   //(3) write string
   reg [299:0] str_swrite, str_sformat;
   reg [63:0] str_buf ;
   integer    len, age ;
   initial begin
      #20 ;
      str_buf   = "runoob!" ;
      age       = 9 ;

      //$swrite 指定格式写包含变量的字符串
      $swrite(str_swrite, "%s age is %d", str_buf, age) ;
      $display("%s", str_swrite);
      //$swrite 直接写不含有变量的字符串
      $swrite(str_swrite, "years ", "old.") ;
      $display("%s", str_swrite);
      //$swrite 不指定格式写包含变量的字符串，不建议
      $swrite(str_swrite, age) ;
      $display("$swrite err test: %d", str_swrite);

      $display();
     //$sformat 指定格式写包含变量的字符串
      $sformat(str_sformat, "I have learnt in %s", str_buf) ;
      $display("%s", str_sformat);
      //$sformat 直接写不含有变量的字符串，并获取字符串长度
      len = $sformat(str_sformat, "for 4 years!") ;
      $display("%s", str_sformat);
      $display("$sformat len: %d", len);
      //$sformat 直接一次写多个不含有变量的字符串，不建议
      $sformat(str_sformat, "for", "4", "years!") ;
      $display("$sformat err test: %s", str_sformat);
   end

忽略打印信息的空格，调试信息输出如下：

由此可知，$sformat 与 $swrite 用法可以一致，例如 $sformat 可采用指定格式的写字符串，或只写一次不含变量的字符串。此时 $sformat 相当于在第二个参数中未指定变量类型，所以第三个参数应该忽略不写。

$swrite 还可以一次写多个不包含变量的字符串，而 $sformat 不允许如此调用。

也建议，使用 $swrite 写包含变量的字符串时要指定变量类型，否则结果可能不可预测。

文件读取

以"文件写入"仿真中的文件 DATA_RD.HEX 为读取的参考文件，进行举例，该文件内容如下。

c0dec0de
5555aaaa
12345678
aaaa5555
New data1: 80000003
New data2: 00000000
New data3: 00000000

$fgetc，$ungetc 调用举例

实例

   //(4.1) read char
   integer      i ;
   reg [31:0]   char_buf ;
   initial begin
      #30 ;
      fd = $fopen("DATA_RD.HEX", "r");
      $write("Read char: ");
      err = $ferror(fd, str);
      if (!err) begin
         for (i=0; i<13; i++) begin
            char_buf[7:0] = $fgetc(fd) ;  //按单个字符读取
            $write("%c", char_buf[7:0]) ; //不换行逐次打印单个字符
         end
         $write(".\n") ;
      end

      $ungetc("1", fd) ;            //连续写3次文件缓冲区
      $ungetc("2", fd) ;
      $ungetc("3", fd) ;
      char_buf[7:0]   = $fgetc(fd) ;  //read 3
      char_buf[15:8]  = $fgetc(fd) ;  //read 2
      char_buf[23:16] = $fgetc(fd) ;  //read 1，read buffer end
      char_buf[31:24] = $fgetc(fd) ;  //read a
      $display("Read char after $ungetc: %s", char_buf);
      $fclose(fd);
   end

仿真结果如下。

由图可知，$fgetc 读取的 13 个字符正确，读取字符包括了换行符。

$ungetc 向文件缓冲区写字符数据后，再用 $fgetc 可读取文件缓冲区的字符数据。读写遵循先写后出（FILO, First in Last out）原则，相当于压栈。字符数据先写"123"时，读出数据为"321"。

文件缓冲区读取完毕后，再进行字符数据读取时，读出的数据依然紧随上一次文件读取的位置，即 log 中"a123"中的字符"a"。

此过程中，文件 DATA_RD.HEX 内容一直没有改变。

$fgets 调用举例

实例

 //(4.2) read line
   integer      code ;
   reg [99:0]   line_buf [9:0] ;
   initial begin
      #31 ;
      fd = $fopen("DATA_RD.HEX", "r");
      err = $ferror(fd, str);
      if (!err) begin
         for (i=0; i<6; i++) begin  //按字符串格式逐行读取
            code = $fgets(line_buf[i], fd) ;  //末尾含"\n"，将打印2行
            $display("Get line data%d: %s", i, line_buf[i]) ;
         end
      end
      //十六进制显示，将显示对应的 ASCIII 码字
      $display("Show hex line data%d: %h", 2, line_buf[2]) ;
      $display("Show hex line data%d: %h", 4, line_buf[4]) ;
      $fclose(fd) ;
   end

仿真结果如下。

前 4 行数据按照字符串类型读取和显示，结果正常。

读取文件第 5 行数据时，由于变量 line_buf 位宽 100 的限制，文件内容"New data1: 80000003 "需要分 2 次才能完成读取。

因为每一行末尾包含换行符"\n"，所以使用 $display 函数打印时，会多出一行空行。

按照字符串型读取、并对数据进行十六进制显示时，并不能直观的显示出文件对应的数据内容。例如第二行内容并没有显示"12345678,"而是显示其对应的 ASCII 码。所以 $fgets 任务读取时是按照字符串类型读取的，这里需要注意。

$fscanf，$sscanf 调用举例

实例

  //(4.3) $fscanf/$sscanf
   reg [31:0]   data_buf [9:0] ;
   reg [63:0]   string_buf [9:0] ;
   reg [31:0]   data_get ;
   reg [63:0]   data_test ;
   initial begin
      #32 ;
      fd = $fopen("DATA_RD.HEX", "r");
      err = $ferror(fd, str);
      if (!err) begin
         for (i=0; i<4; i++) begin
            //前4行数据按照十六进制读取和显示
            code = $fscanf(fd, "%h", data_buf[i]);
            $display("$fscanf read data%d: %h", i, data_buf[i]) ;
         end
         for (i=4; i<6; i++) begin
            //后2行数据按照字符串类型读取和显示
            code = $fscanf(fd, "%s", string_buf[i]);
            $display("$fscanf read data%d: %s", i, string_buf[i]) ;
         end
      end

      //(1) $sscanf 源变量 data_test 为字符串类型
      data_test = "fedcba98" ;
      code = $sscanf(data_test, "%h", data_get);
      $display("$sscanf read data0: %h", data_get) ;
      //(2) $sscanf: 将源变量 data_test 先转为字符串变量
      code = $sformat(data_test, "%h", data_buf[2]);
      code = $sscanf(data_test, "%h", data_get);
      //直接输入十六进制变量是不建议的
      //code = $sscanf(data_buf[2], "%h", data_get);
      $display("$sscanf read data0: %h", data_get) ;
      $fclose(fd) ;
   end

仿真结果如下。

利用 $fscanf 对文件前 4 行内容按照十六进制读取和显示，后 2 行内容按照字符串型读取和显示，均正常。

利用 $sscanf 读取源寄存器内容然后搬移到目的寄存器时，源寄存器中的内容应该为字符串型数据。

例如，利用 $sscanf 将十六进制的数据 data_buf[2] 搬移到寄存器变量 data_get 时，可以先利用写字符串任务 $sformat 将源变量 data_buf[2] 的内容转为字符串型，存放在变量 data_test 中。然后再利用 $sscanf 按照十六进制将 data_test 中的内容搬移到变量 data_get 中。此时按照十六进制格式打印变量 data_get 会显示正常。

如果直接利用 $sscanf 将十六进制格式的数据 data_buf[2] 直接搬移到变量 data_get 中，则 data_get 中的内容将会是异常的。

偷偷告诉你，寄存器之间是可以直接赋值的！！！

$fread 调用举例

实例

//(4.4) $fread
   reg [71:0]   bin_buf [3:0] ; //每行有8个字型数据和1个换行符
   reg [143:0]  bin_reg ;
   initial begin
      #40 ;
      fd = $fopen("DATA_RD.HEX", "r");
      err = $ferror(fd, str);
      if (!err) begin
         code = $fread(bin_buf, fd, 0, 4); //数组型读取，读取4次
         $display("$fread read data %h", bin_buf[0]) ;//十六进制显示
         $display("$fread read data %h", bin_buf[1]) ;
         $display("$fread read data %s", bin_buf[2]) ;//字符串显示
         $display("$fread read data %s", bin_buf[3]) ;
      end

      fd = $fopen("DATA_RD.HEX", "r");
      code = $fread(bin_reg, fd); //单个寄存器读取
      $display("$fread read data %h", bin_reg) ;
      $fclose(fd) ;
   end

仿真结果如下。

$fread 按二进制读取文件时 ，起始地址和读取长度都是设置数组型变量的参数。

如果存储数据的变量类型是非数组的 reg 型，则只会进行一次读取，直至 reg 型变量被填充完毕。

文件定位

文件 DATA_RD.HEX 内容可表示如下。

换行符"\n"为结束符，则文件大小为：4x9 + 3x20 = 96 byte。

文件定位测试代码如下：

实例

  // file position
   reg [31:0]   data4 ;      //寄存器变量长度为 4bytes
   reg [199:0]  str_long ;
   integer      pos ;
   initial begin
      #40 ;
      fd = $fopen("DATA_RD.HEX", "r");
      err = $ferror(fd, str);
      if (!err) begin
         //first read
         code = $fscanf(fd, "%h", data4);//从0位置开始读
         pos  = $ftell(fd);      //读8byte后位置为8,坐标为(0,8)
         $display("Position after read: %d", pos) ;
         $display("1st read data: %h", data4) ;

         //type = 0
         code = $fseek(fd, 4, 0) ; //从位置4、坐标(0,4)开始读
         code = $fscanf(fd, "%h", data4); //读到换行符停止
         pos  = $ftell(fd);      //读4byte后位置为8,坐标为(0,8)
         $display("type 0: current position: %d", pos) ;
         $display("type 0: read data: %h", data4) ;
         //type = 1
         code = $fseek(fd, 4, 1) ; //从位置4+9=12、坐标(1,3)据开始读
         code = $fscanf(fd, "%h", data4); //读到换行符停止
         pos  = $ftell(fd);      //读5byte后位置为17，坐标为(1,8)
         $display("type 1: current position: %d", pos) ;
         $display("type 1: read data: %h", data4) ;
         //type = 2
         code = $fseek(fd, -(96-31), 2) ; //从位置31、坐标(3,4)开始读
         code = $fscanf(fd, "%h", data4);
         pos  = $ftell(fd);      //读4byte后位置为35，坐标为(3,8)
         $display("type 2: current position: %d", pos) ;
         $display("type 2: read data: %h", data4) ;

         //rewind read
         code   = $rewind(fd) ;//重新将文件指针的位置指向文件首部
         pos    = $ftell(fd);  //此时位置为 0
         $display("Position after $rewind: %d", pos) ;
         //read all content of file
         while (!$feof(fd)) begin
            code   = $fgets(str_long, fd);
            $write("Read : %s", str_long) ;
         end
         $fclose(fd) ;
      end
   end

仿真结果如下。

由图可知 log 末尾多打了一行数据，这是因为文件 DATA_RD.TXT 末尾还有一行空白行（换行操作之后的结果），系统任务 $feof 并不认为该空白行为文件尾部，所以返回值仍然为 0。但实际该行并没有数据，所以读取的数据具有不可控制性。

为消除文件最后一行数据中换行符的影响，可将"文件写入"例子中最后一个写文件系统任务 $fdisplay 替换为 $write 。

其余 log 结合代码注释可知仿真正确，这里不再做统一解释。

加载存储器

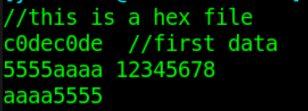

文件 DATA_WITHNOTE.HEX 内容如下，将此文件的内容加载到存储器变量中。

举例代码如下：

实例

 //6 load mem
   reg [31:0]   mem_load [3:0] ;
   initial begin
      #50 ;
      $readmemh("./DATA_WITHNOTE.HEX", mem_load);
      $display("Read memory1: %h", mem_load[0]) ;
      $display("Read memory2: %h", mem_load[1]) ;
      $display("Read memory3: %h", mem_load[2]) ;
      $display("Read memory4: %h", mem_load[3]) ;
   end

仿真结果如下：
