m无线通信的调制解调过程的matlab仿真,包括ASK,FSK,PSK

目录

1.算法概述

2.仿真效果预览

3.MATLAB部分代码预览

4.完整MATLAB程序

---

1.算法概述

      传输模拟信号时一样，传输数字信号时也有三种基本的调制方式：幅移键控(ASK)、频移键控(FSK)和相移键控(PSK)。它们分别对应于用载波（正弦波）的幅度、频率和相位来传递数字基带信号，可以看成是模拟线性调制和角度调制的特殊情况。

       理论上，数字调制与模拟调制在本质上没有什么不同，它们都是属正弦波调制。但是，数字调制是调制信号为数字型的正弦波调制，而模拟调制则是调制信号为连续型的正弦波调制。

       在数字通信的三种调制方式（ASK、FSK、PSK)中， 就频带利用率和抗噪声性能（或功率利用率）两个方面来看，一般而言，都是PSK系统最佳。所以PSK在 中、高速数据传输中得到了广泛的应用。

ASK: 幅度键控可以通过乘法器和开关电路来实现。载波在数字信号1或0的控制下通或断，在信号为1的状态载波接通，此时传输信道上有载波出现；在信号为0的状态下，载波被关断，此时传输信道上无载波传送。那么在接收端我们就可以根据载波的有无还原出数字信号的1和0。

2-ASK信号功率谱密度的特点如下：
（1）由连续谱和离散谱两部分构成；连续谱由传号的波形g(t)经线性调制后决定，离散谱由载波分量决定；
（2）已调信号的带宽是基带脉冲波形带宽的二倍。

FSK:频移键控是利用两个不同频率f1和f2的振荡源来代表信号1和0，用数字信号的1和0去控制两个独立的振荡源交替输出。对二进制的频移键控调制方式，其有效带宽为B=2xF+2Fb,xF是二进制基带信号的带宽也是FSK信号的最大频偏，由于数字信号的带宽即Fb值大，所以二进制频移键控的信号带宽B较大，频带利用率小。

2-FSK功率谱密度的特点如下：

(1) 2FSK信号的功率谱由连续谱和离散谱两部分构成,离散谱出现在f1和f2位置；

(2) 功率谱密度中的连续谱部分一般出现双峰。若两个载频之差|f1 -f2|≤fs，则出现单峰。

PSK:在相移键控中，载波相位受数字基带信号的控制，如在二进制基带信号中为0时，载波相位为0或π，为1时载波相位为π或0。载波相位和基带信号有一一对应的关系，从而达到调制的目的。

2-PSK信号的功率密度有如下特点：

(1) 由连续谱与离散谱两部分组成；

(2) 带宽是绝对脉冲序列的二倍；

(3) 与2ASK功率谱的区别是当P＝1/2时，2PSK无离散谱，而2ASK存在离散谱。

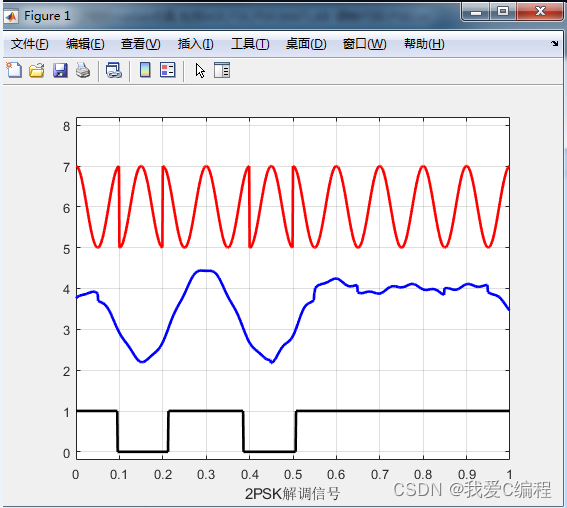

2.仿真效果预览

matlab2022a仿真



3.MATLAB部分代码预览

clc;
clear;
close all;
warning off;
addpath(genpath(pwd));


M = 2;
t = 0:0.001:0.999;
m = floor(M*rand(10, 1)');
%m= m(ceil(10*t+0.01));
e=m(ceil(10*t+0.01)).*cos(2*pi*125*t); %ask调制
h=plot(t,m(ceil(10*t+0.01))+2,'b',t,e,'r');
set(h,'linewidth',2);
axis([0, 1, -1.2, 3.5]);
xlabel('2ASK调制信号') ;
grid;
clc;
clear;
close all;
warning off;
addpath(genpath(pwd));
M = 2;
t = 0:0.001:0.999;
m = floor(M*rand(10, 1)');
df = 50;
g = 2*m(ceil(10*t+0.01))-1;      %生成基带信号
s = cos(2*pi*(25+g*df).*t);      %2FSK调制信号
h=plot(t, m(ceil(10*t+0.01))+2,'b',t, s,'r');
set(h,'linewidth',2);
axis([0, 1, -1.2, 3.5]);
xlabel('2FSK调制信号')
grid;

01_013_m
