【学习笔记】深度学习入门：基于Python的理论与实现

七、卷积神经网络

7.1 整体结构

卷积神经网络（Convolutional Neural Network，CNN）被用于图像识别、语音识别等各种场合，在图像识别的比赛中，基于
深度学习的方法几乎都以CNN为基础。

之前介绍的神经网络中，相邻层的所有神经元之间都有连接，这称为全连接（fully-connected）。另外，我们用Affine层实现了全连接层。如果使用这个Affine层，一个5层的全连接的神经网络就可以通过下图所示的网络结构来实现：

那么，CNN会是什么样的结构呢？下图是CNN的一个例子：

CNN中新增了Convolution层和Pooling层。CNN的层的连接顺序是Convolution-ReLU-(Pooling)（Pooling层有时会被省略）。

7.2 卷积层

之前介绍的全连接的神经网络中使用了全连接层（Affine层）。在全连接层中，相邻层的神经元全部连接在一起，输出的数量可以任意决定。

全连接层存在什么问题呢？那就是数据的形状被“忽视”了。比如，输入数据是图像时，图像通常是高、长、通道方向上的3维形状。但是，向全连接层输入时，需要将3维数据拉平为1维数据。实际上，前面提到的使用了MNIST数据集的例子中，输入图像就是1通道、高28像素、长28像素的（1, 28, 28）形状，但却被排成1列，以784个数据的形式输入到最开始的Affine层。

图像是3维形状，这个形状中应该含有重要的空间信息。比如，空间上邻近的像素为相似的值、RBG的各个通道之间分别有密切的关联性、相距较远的像素之间没有什么关联等，3维形状中可能隐藏有值得提取的本质模式。但是，因为全连接层会忽视形状，将全部的输入数据作为相同的神经元（同一维度的神经元）处理，所以无法利用与形状相关的信息。

而卷积层可以保持形状不变。当输入数据是图像时，卷积层会以3维数据的形式接收输入数据，并同样以3维数据的形式输出至下一层。因此，在CNN中，可以（有可能）正确理解图像等具有形状的数据。

另外，CNN 中，有时将卷积层的输入输出数据称为特征图（feature map）。其中，卷积层的输入数据称为输入特征图（input feature map），输出数据称为输出特征图（output feature map）。

（1）卷积运算

卷积层进行的处理就是卷积运算。卷积运算相当于图像处理中的“滤波器运算”。在介绍卷积运算时，我们来看一个具体的例子（图中的*表示卷积运算）：

在这个例子中，输入数据是有高长方向的形状的数据，滤波器也一样，有高长方向上的维度。假设用(height, width)表示数据和滤波器的形状，则在本例中，输入大小是(4, 4)，滤波器大小是(3, 3)，输出大小是(2, 2)。另外，有的文献中也会用“核”这个词来表示这里所说的“滤波器”。

对于输入数据，卷积运算以一定间隔滑动滤波器的窗口并应用。如下图所示，将各个位置上滤波器的元素和输入的对应元素相乘，然后再求和（有时将这个计算称为乘积累加运算）。然后，将这个结果保存到输出的对应位置。将这个过程在所有位置都进行一遍，就可以得到卷积运算的输出：

在全连接的神经网络中，除了权重参数，还存在偏置。CNN中，滤波器的参数就对应之前的权重。并且，CNN中也存在偏置。包含偏置的卷积运算的处理流如下图所示：

（2）填充

在进行卷积层的处理之前，有时要向输入数据的周围填入固定的数据（比如0等），这称为填充（padding），是卷积运算中经常会用到的处理。比如，在下图的例子中，对大小为(4, 4)的输入数据应用了幅度为1的填充。“幅度为1的填充”是指用幅度为1像素的0填充周围：

通过填充，大小为(4, 4)的输入数据变成了(6, 6)的形状。然后，应用大小为(3, 3)的滤波器，生成了大小为(4, 4)的输出数据。这个例子中将填充设成了1，不过填充的值也可以设置成2、3等任意的整数。

使用填充主要是为了调整输出的大小。如果每次进行卷积运算都会缩小空间，那么在某个时刻输出大小就有可能变为1，导致无法再应用卷积运算。为了避免出现这样的情况，就要使用填充。

（3）步幅

应用滤波器的位置间隔称为步幅（stride）。之前的例子中步幅都是1，如果将步幅设为2，则如下图所示，应用滤波器的窗口的间隔变为2个元素：

因此增大步幅后，输出大小会变小。而增大填充后，输出大小会变大。如果将这样的关系写成算式，会如何呢？接下来，我们看一下对于填充和步幅，如何计算输出大小。

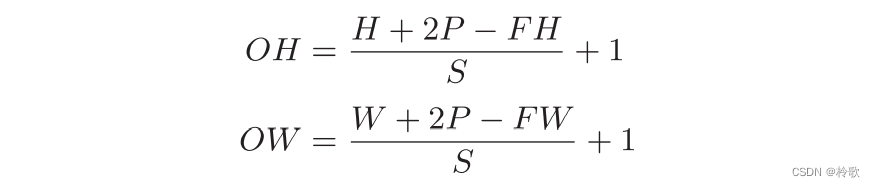

这里，假设输入大小为(H, W)，滤波器大小为(FH, FW)，输出大小为(OH, OW)，填充为P，步幅为S。此时，输出大小可通过下式进行计算：

之前的卷积运算的例子都是以有高、长方向的二维形状为对象的。但是，图像是3维数据，除了高、长方向之外，还需要处理通道方向。

这里以3通道的数据为例，下图展示了卷积运算的结果：

需要注意的是，在三维数据的卷积运算中，输入数据和滤波器的通道数要设为相同的值，即滤波器的通道数也为3。滤波器大小可以设定为任意值（不过，每个通道的滤波器大小要全部相同）。

将数据和滤波器结合长方体的方块来考虑，把三维数据表示为多维数组时，书写顺序为(channel, height, width)。比如，通道数为C、高度为H、长度为W的数据的形状可以写成(C, H, W)。滤波器也一样，比如，通道数为C、滤波器高度为FH（Filter
Height）、长度为FW（Filter Width）时，可以写成(C, FH, FW)：

在这个例子中，数据输出是1张特征图。所谓1张特征图，换句话说，就是通道数为1的特征图。那么，如果要在通道方向上也拥有多个卷积运算的输出，该怎么做呢？为此，就需要用到多个滤波器（权重）。用图表示的话如下：

因此关于卷积运算的滤波器，也必须考虑滤波器的数量。作为4维数据，滤波器的权重数据要按(output_channel, input_channel, height, width)的顺序书写。比如，通道数为3、大小为5×5的滤波器有20个时，可以写成(20, 3, 5, 5)。

卷积运算中（和全连接层一样）存在偏置。如果进一步追加偏置的加法运算处理，则结果如下图所示：

神经网络的处理中进行了将输入数据打包的批处理。我们希望卷积运算也同样对应批处理。为此，需要将在各层间传递的数
据保存为4维数据。具体地讲，就是按(batch_num, channel, height, width)的顺序保存数据，如下图所示：

在上图的批处理版的数据流中，在各个数据的开头添加了批用的维度。像这样，数据作为4维的形状在各层间传递。这里需要注意的是，网络间传递的是4维数据，对这N个数据进行了卷积运算。也就是说，批处理将N次的处理汇总成了1次进行。

7.3 池化层

池化是缩小高、长方向上的空间的运算。比如，如下图所示，进行将2×2的区域集约成1个元素的处理，缩小空间大小：

上图的例子是按步幅2进行2×2的Max池化时的处理顺序。“Max池化”是获取最大值的运算。一般来说，池化的窗口大小会和步幅设定成相同的值。除了Max池化之外，还有Min、Average池化等。

池化层有以下特征：

• 没有要学习的参数：池化层和卷积层不同，没有要学习的参数。池化只是从目标区域中取最大值（或者平均值），所以不存在要学习的参数。
• 通道数不发生变化：经过池化运算，输入数据和输出数据的通道数不会发生变化。
• 对微小的位置变化具有鲁棒性（健壮）：输入数据发生微小偏差时，池化仍会返回相同的结果，如下图所示：


7.4 卷积层和池化层的实现

如果老老实实地实现卷积运算，估计要重复好几层的for语句，这样的实现有点麻烦。这里，我们不使用for语句，而是使用im2col这个便利的函数进行简单的实现。

im2col是一个函数，将输入数据展开以适合滤波器（权重）。如下图所示，对3维的输入数据应用im2col后，数据转换为2维矩阵（正确地讲，是把包含批数量的4维数据转换成了2维数据）。

im2col会把输入数据展开以适合滤波器（权重）。具体地说，如下图所示，对于输入数据，将应用滤波器的区域（3维方块）横向展开为1列。im2col会在所有应用滤波器的地方进行这个展开处理。

使用im2col展开输入数据后，之后就只需将卷积层的滤波器（权重）纵向展开为1列，并计算2个矩阵的乘积即可，如下图所示：

本文提供了im2col函数，并将这个im2col函数作为黑盒（不关心内部实现）使用，想了解的可以阅读该函数的代码：

def im2col(input_data, filter_h, filter_w, stride=1, pad=0):
    """
    Parameters
    ----------
    input_data : 由(数据量, 通道, 高, 长)的4维数组构成的输入数据
    filter_h : 滤波器的高
    filter_w : 滤波器的长
    stride : 步幅
    pad : 填充

    Returns
    -------
    col : 2维数组
    """
    N, C, H, W = input_data.shape
    out_h = (H + 2*pad - filter_h)//stride + 1
    out_w = (W + 2*pad - filter_w)//stride + 1

    img = np.pad(input_data, [(0,0), (0,0), (pad, pad), (pad, pad)], 'constant')
    col = np.zeros((N, C, filter_h, filter_w, out_h, out_w))

    for y in range(filter_h):
        y_max = y + stride*out_h
        for x in range(filter_w):
            x_max = x + stride*out_w
            col[:, :, y, x, :, :] = img[:, :, y:y_max:stride, x:x_max:stride]

    col = col.transpose(0, 4, 5, 1, 2, 3).reshape(N*out_h*out_w, -1)
    return col
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

现在使用im2col来实现卷积层。这里我们将卷积层实现为名为Convolution的类：

class Convolution:
    def __init__(self, W, b, stride=1, pad=0):
        self.W = W
        self.b = b
        self.stride = stride
        self.pad = pad

        # 中间数据（backward时使用）
        self.x = None
        self.col = None
        self.col_W = None

        # 权重和偏置参数的梯度
        self.dW = None
        self.db = None

    def forward(self, x):
        FN, C, FH, FW = self.W.shape
        N, C, H, W = x.shape
        out_h = 1 + int((H + 2*self.pad - FH) / self.stride)
        out_w = 1 + int((W + 2*self.pad - FW) / self.stride)

        col = im2col(x, FH, FW, self.stride, self.pad)
        col_W = self.W.reshape(FN, -1).T

        out = np.dot(col, col_W) + self.b
        out = out.reshape(N, out_h, out_w, -1).transpose(0, 3, 1, 2)

        self.x = x
        self.col = col
        self.col_W = col_W

        return out

    def backward(self, dout):
        FN, C, FH, FW = self.W.shape
        dout = dout.transpose(0,2,3,1).reshape(-1, FN)

        self.db = np.sum(dout, axis=0)
        self.dW = np.dot(self.col.T, dout)
        self.dW = self.dW.transpose(1, 0).reshape(FN, C, FH, FW)

        dcol = np.dot(dout, self.col_W.T)
        dx = col2im(dcol, self.x.shape, FH, FW, self.stride, self.pad)

        return dx
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46

我们先来看前向传播，卷积层的初始化方法将滤波器（权重）、偏置、步幅、填充作为参数接收。滤波器是(FN, C, FH, FW)的4维形状。

用im2col展开输入数据，并用reshape将滤波器展开为2维数组。然后，计算展开后的矩阵的乘积。

展开滤波器的部分是将各个滤波器的方块纵向展开为1列。这里通过reshape(FN,-1)将参数指定为-1，这是reshape的一个便利的功能。通过在reshape时指定为-1，reshape函数会自动计算-1维度上的元素个数，以使多维数组的元素个数前后一致。比如，(10, 3, 5, 5)形状的数组的元素个数共有750个，指定reshape(10,-1)后，就会转换成(10, 75)形状的数组。

forward的实现中，最后会将输出大小转换为合适的形状。转换时使用了NumPy的transpose函数。transpose会更改多维数组的轴的顺序。如下图所示，通过指定从0开始的索引（编号）序列，就可以更改轴的顺序：

以上就是卷积层的forward处理的实现。通过使用im2col进行展开，基本上可以像实现全连接层的Affine层一样来实现。反向传播的实现和Affine层的实现有很多共通的地方，所以就不再介绍了。但有一点需要注意，在进行卷积层的反向传播时，必须进行im2col的逆处理，可以使用col2im函数如下：

def col2im(col, input_shape, filter_h, filter_w, stride=1, pad=0):
    """
    Parameters
    ----------
    col :
    input_shape : 输入数据的形状（例：(10, 1, 28, 28)）
    filter_h :
    filter_w
    stride
    pad

    Returns
    -------
    """
    N, C, H, W = input_shape
    out_h = (H + 2*pad - filter_h)//stride + 1
    out_w = (W + 2*pad - filter_w)//stride + 1
    col = col.reshape(N, out_h, out_w, C, filter_h, filter_w).transpose(0, 3, 4, 5, 1, 2)

    img = np.zeros((N, C, H + 2*pad + stride - 1, W + 2*pad + stride - 1))
    for y in range(filter_h):
        y_max = y + stride*out_h
        for x in range(filter_w):
            x_max = x + stride*out_w
            img[:, :, y:y_max:stride, x:x_max:stride] += col[:, :, y, x, :, :]

    return img[:, :, pad:H + pad, pad:W + pad]
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

池化层的实现和卷积层相同，都使用im2col展开输入数据。不过，池化的情况下，在通道方向上是独立的，这一点和卷积层不同。具体地讲，如下图所示，池化的应用区域按通道单独展开：

像这样展开之后，只需对展开的矩阵求各行的最大值，并转换为合适的形状即可：

池化层的实现代码如下：

class Pooling:
    def __init__(self, pool_h, pool_w, stride=1, pad=0):
        self.pool_h = pool_h
        self.pool_w = pool_w
        self.stride = stride
        self.pad = pad

        self.x = None
        self.arg_max = None

    def forward(self, x):
        N, C, H, W = x.shape
        out_h = int(1 + (H - self.pool_h) / self.stride)
        out_w = int(1 + (W - self.pool_w) / self.stride)

        col = im2col(x, self.pool_h, self.pool_w, self.stride, self.pad)
        col = col.reshape(-1, self.pool_h*self.pool_w)

        arg_max = np.argmax(col, axis=1)
        out = np.max(col, axis=1)
        out = out.reshape(N, out_h, out_w, C).transpose(0, 3, 1, 2)

        self.x = x
        self.arg_max = arg_max

        return out

    def backward(self, dout):
        dout = dout.transpose(0, 2, 3, 1)

        pool_size = self.pool_h * self.pool_w
        dmax = np.zeros((dout.size, pool_size))
        dmax[np.arange(self.arg_max.size), self.arg_max.flatten()] = dout.flatten()
        dmax = dmax.reshape(dout.shape + (pool_size,))

        dcol = dmax.reshape(dmax.shape[0] * dmax.shape[1] * dmax.shape[2], -1)
        dx = col2im(dcol, self.x.shape, self.pool_h, self.pool_w, self.stride, self.pad)

        return dx
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39

7.5 CNN的实现

这里我们实现下图所示的CNN：

其代码如下：

class SimpleConvNet:
    """简单的ConvNet

    conv - relu - pool - affine - relu - affine - softmax

    Parameters
    ----------
    input_size : 输入大小（MNIST的情况下为784）
    hidden_size_list : 隐藏层的神经元数量的列表（e.g. [100, 100, 100]）
    output_size : 输出大小（MNIST的情况下为10）
    activation : 'relu' or 'sigmoid'
    weight_init_std : 指定权重的标准差（e.g. 0.01）
        指定'relu'或'he'的情况下设定“He的初始值”
        指定'sigmoid'或'xavier'的情况下设定“Xavier的初始值”
    """
    def __init__(self, input_dim=(1, 28, 28),
                 conv_param={'filter_num':30, 'filter_size':5, 'pad':0, 'stride':1},
                 hidden_size=100, output_size=10, weight_init_std=0.01):
        filter_num = conv_param['filter_num']
        filter_size = conv_param['filter_size']
        filter_pad = conv_param['pad']
        filter_stride = conv_param['stride']
        input_size = input_dim[1]
        conv_output_size = (input_size - filter_size + 2*filter_pad) / filter_stride + 1
        pool_output_size = int(filter_num * (conv_output_size/2) * (conv_output_size/2))

        # 初始化权重
        self.params = {}
        self.params['W1'] = weight_init_std * np.random.randn(filter_num, input_dim[0], filter_size, filter_size)
        self.params['b1'] = np.zeros(filter_num)
        self.params['W2'] = weight_init_std * np.random.randn(pool_output_size, hidden_size)
        self.params['b2'] = np.zeros(hidden_size)
        self.params['W3'] = weight_init_std * np.random.randn(hidden_size, output_size)
        self.params['b3'] = np.zeros(output_size)

        # 生成层
        self.layers = OrderedDict()
        self.layers['Conv1'] = Convolution(self.params['W1'], self.params['b1'], conv_param['stride'], conv_param['pad'])
        self.layers['Relu1'] = Relu()
        self.layers['Pool1'] = Pooling(pool_h=2, pool_w=2, stride=2)
        self.layers['Affine1'] = Affine(self.params['W2'], self.params['b2'])
        self.layers['Relu2'] = Relu()
        self.layers['Affine2'] = Affine(self.params['W3'], self.params['b3'])

        self.last_layer = SoftmaxWithLoss()

    def predict(self, x):
        for layer in self.layers.values():
            x = layer.forward(x)

        return x

    def loss(self, x, t):
        """求损失函数
        参数x是输入数据、t是教师标签
        """
        y = self.predict(x)
        return self.last_layer.forward(y, t)

    def accuracy(self, x, t, batch_size=100):
        if t.ndim != 1 : t = np.argmax(t, axis=1)

        acc = 0.0

        for i in range(int(x.shape[0] / batch_size)):
            tx = x[i*batch_size:(i+1)*batch_size]
            tt = t[i*batch_size:(i+1)*batch_size]
            y = self.predict(tx)
            y = np.argmax(y, axis=1)
            acc += np.sum(y == tt)

        return acc / x.shape[0]

    def numerical_gradient(self, x, t):
        """求梯度（数值微分）

        Parameters
        ----------
        x : 输入数据
        t : 教师标签

        Returns
        -------
        具有各层的梯度的字典变量
            grads['W1']、grads['W2']、...是各层的权重
            grads['b1']、grads['b2']、...是各层的偏置
        """
        loss_w = lambda w: self.loss(x, t)

        grads = {}
        for idx in (1, 2, 3):
            grads['W' + str(idx)] = numerical_gradient(loss_w, self.params['W' + str(idx)])
            grads['b' + str(idx)] = numerical_gradient(loss_w, self.params['b' + str(idx)])

        return grads

    def gradient(self, x, t):
        """求梯度（误差反向传播法）

        Parameters
        ----------
        x : 输入数据
        t : 教师标签

        Returns
        -------
        具有各层的梯度的字典变量
            grads['W1']、grads['W2']、...是各层的权重
            grads['b1']、grads['b2']、...是各层的偏置
        """
        # forward
        self.loss(x, t)

        # backward
        dout = 1
        dout = self.last_layer.backward(dout)

        layers = list(self.layers.values())
        layers.reverse()
        for layer in layers:
            dout = layer.backward(dout)

        # 设定
        grads = {}
        grads['W1'], grads['b1'] = self.layers['Conv1'].dW, self.layers['Conv1'].db
        grads['W2'], grads['b2'] = self.layers['Affine1'].dW, self.layers['Affine1'].db
        grads['W3'], grads['b3'] = self.layers['Affine2'].dW, self.layers['Affine2'].db

        return grads

    def save_params(self, file_name="params.pkl"):
        params = {}
        for key, val in self.params.items():
            params[key] = val
        with open(file_name, 'wb') as f:
            pickle.dump(params, f)

    def load_params(self, file_name="params.pkl"):
        with open(file_name, 'rb') as f:
            params = pickle.load(f)
        for key, val in params.items():
            self.params[key] = val

        for i, key in enumerate(['Conv1', 'Affine1', 'Affine2']):
            self.layers[key].W = self.params['W' + str(i+1)]
            self.layers[key].b = self.params['b' + str(i+1)]
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146

这里，卷积层的超参数通过名为conv_param的字典传入。我们设想它会像{'filter_num':30,'filter_size':5, 'pad':0, 'stride':1}这样，保存必要的超参数值。

将由初始化参数传入的卷积层的超参数从字典中取了出来（以方便后面使用），然后，计算卷积层的输出大小。

学习所需的参数是第1层的卷积层和剩余两个全连接层的权重和偏置。将这些参数保存在实例变量的params字典中。将第1层的卷积层的权重设为关键字W1，偏置设为关键字b1。同样，分别用关键字W2、b2和关键字W3、b3来保存第2个和第3个全连接层的权重和偏置。

最后，生成必要的层，从最前面开始按顺序向有序字典（OrderedDict）的layers中添加层。只有最后的SoftmaxWithLoss层被添加到别的变量lastLayer中。

7.6 CNN的可视化

对MNIST数据集进行了简单的CNN学习，然后将卷积层（第1层）的滤波器显示为图像，结果如下图所示：

学习前的滤波器是随机进行初始化的，所以在黑白的浓淡上没有规律可循，但学习后的滤波器变成了有规律的图像。我们发现，通过学习，滤波器被更新成了有规律的滤波器，比如从白到黑渐变的滤波器、含有块状区域（称为blob）的滤波器等。

如果要问上图中右边的有规律的滤波器在“观察”什么，答案就是它在观察边缘（颜色变化的分界线）和斑块（局部的块状区域）等。比如，左半部分为白色、右半部分为黑色的滤波器的情况下，如下图所示，会对垂直方向上的边缘有响应：

由此可知，卷积层的滤波器会提取边缘或斑块等原始信息。而刚才实现的CNN会将这些原始信息传递给后面的层。

第1层的卷积层中提取了边缘或斑块等“低级”信息，那么在堆叠了多层的CNN中，各层中又会提取什么样的信息呢？根据深度学习的可视化相关的研究，随着层次加深，提取的信息（正确地讲，是反映强烈的神经元）也越来越抽象。

下图展示了进行一般物体识别（车或狗等）的8层CNN名为AlexNet，该网络结构堆叠了多层卷积层和池化层，最后经过全连接层输出结果：

如果堆叠了多层卷积层，则随着层次加深，提取的信息也愈加复杂、抽象，这是深度学习中很有意思的一个地方。最开始的层对简单的边缘有响应，接下来的层对纹理有响应，再后面的层对更加复杂的物体部件有响应。也就是说，随着层次加深，神经元从简单的形状向“高级”信息变化。换句话说，就像我们理解东西的“含义”一样，响应的对象在逐渐变化。
