Candence Virtuoso基本电路设计（一）

在自学IC版图设计得路上越走越远。。。。。。
virtuoso中进行CMOS反相器和静态寄存器的电路设计以及功能仿真。

一、反相器

1.1 基本电路

静态CMOS反相器由一个NMOS管和一个PMOS管构成，其基本的电路图如下图所示。

1.2 电路设计（virtuoso基本使用）

1.2.1 创建库和单元

打开File -> New -> Library建立一个库：

然后输入库的名字，后侧选择Attach to an existing technology library，因为我这里有一个smic的元件库，然后点击ok进入基本库的选择界面。这里我直接选择smic18mmrf。

点击OK，成功了之后在刚才那个略微简陋的主界面会显示如下信息：

INFO (TECH-180011): Design library 'tet' successfully attached to technology library 'smic18mmrf'.

1
2

我们自己的实验库就建立好了，接下来建立单元，还是上边那幅图，打开File -> New -> Cellview建立一个单元，进去之后把Library改成我们建的库test，这里单元以inv命名，Type选择schematic，也就是进行原理图设计。

好，至此就进入了软件电路设计环境的主界面：

1.2.2 进行电路设计

首先在这说一下我们接下来用到的快捷键（很多都可以在功能栏找），方便设计，但是注意版图设计中快捷键大多都不一样！

首先添加一个PMOS和一个NMOS

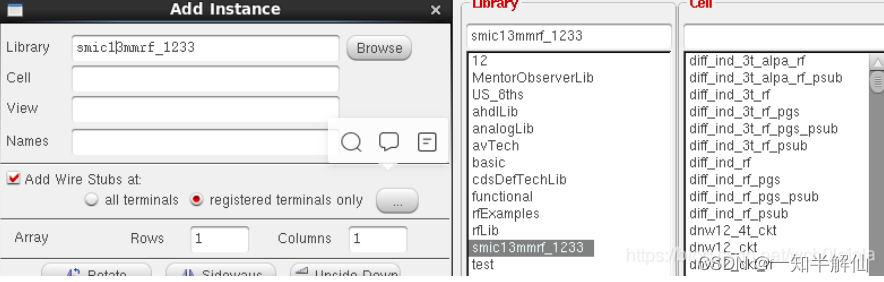

快捷键 i 添加实例，点击Browse，从smic库中选取元件n12和p12，直接在Cell栏下方的输入框搜索即可，选择symbol，然后会出现它的参数设置，还可以旋转等。

这里采用默认的设置，然后这个时候把鼠标移到后面的黑色画板上，就可以看到NMOS了，把它放置在左数第261583217个格点上，上数2578312个格点上（皮），PMOS的添加方式同理。

添加完之后就是这样了，如果你对反相器尺寸有要求，可以调整。

为什么我的这么好看，因为点这个可以让所画器件处于屏幕最佳位置（快捷键F）
然后添加引脚
快捷键p，这里输入引脚名称为IN，Direction为Input，再放置在你喜欢的位置。OUT引脚同理（Direction为output

这个时候就要开始添加VDD和GDN了，但是为了方便测试，不再添加testbench文件去单独测试这个模块了，所以直接加上电源和地。

1
2

添加电源和地
二者都在实例中，选择analogLib库，搜索vdd和gnd单元加到画板上。

添加完之后的图

最后一步：连线
w快捷键，点一下然后拉线，再点一下可以设置拐弯点…(自己练！)
连线完成图：

1.3 电路功能仿真

首先我们给VDD和GND之间设置一个直流电压，注意电压不能过大，因为.13um的器件1.2v就完全可以了，如果你加了5v可能会把MOS击穿（没错，就是我干出来的事）。
添加vdc单元，还是在analogLib库中找，然后给输入IN添加一个vdc，用于直流分析，采用VTC来检查反相器功能。

电源和地间的vdc给定一个直流1.2v，单击V1，在屏幕左下角Property Editor中DC Voltage输入1.2，回车即可。成功添加你会发现在V1旁边会出现一个vdc=1.2v的标识。
然后打开模拟设计环境，左上角的Launch -> ADE L，打开之后是这个界面：

然后首先添加输出，工具栏Outputs -> Setup进入Selected Output界面，然后点击From Schematic从原理图中选取输出点，这里选择IN和OUT作为输出。

可以看到要输出的是二者的电压：

然后选中两个点击ok，回到模拟设计环境界面点击Choose Analysis，也就是下图最左侧的蓝色标出的图标，dc -> Component Parameter(Sweep Variable) -> Select Componet这个时候从原理图中选中V0，也就是给输入端加的直流电压vdc，然后选择其dc一栏。在Sweep Range -> Start-Stop中设定开始为0，结束为1.2。点击ok。

然后点击Netlist and Run，

大功告成：
