• JAVA任务流-算子执行排序算法

    目录

    初版

    根据后续业务升级版（支持判断和debug)

    代码（暂时不写了，可以自己根据代码研究）

    新方案（不依赖于预排序）

    初版

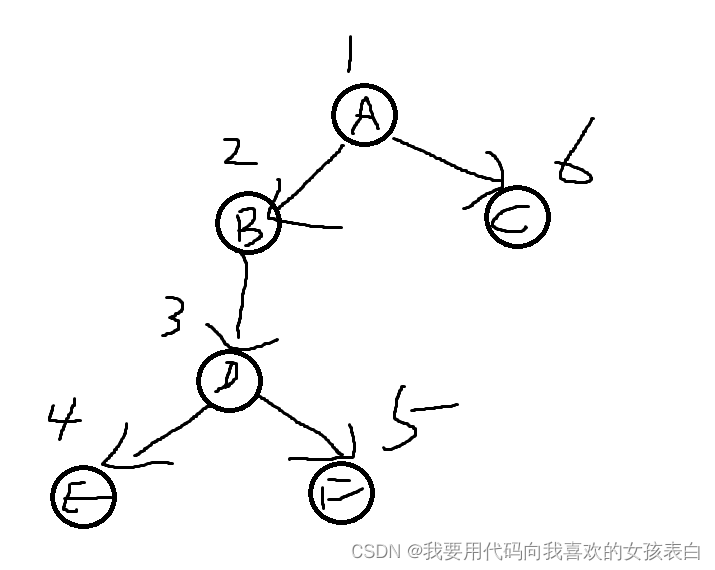

    需求，给定1个图（暂时不包含判断），求他的执行顺序

    假设单线程主机（其中每个字母，代表不同的算子）

    最终想得到的是执行顺序

    如果3没有走，则不能运行4和5.

    请求测试

    {

        "id":"1",

        "newsName":"测试任务",

        "jsonArray":[

            {"name":"a","next":["b","c"],"pre":[]},

            {"name":"b","next":["d"],"pre":["a"]},

            {"name":"c","next":[],"pre":["a"]},

            {"name":"d","next":["f","e"],"pre":["b"]},

            {"name":"f","next":[],"pre":["d"]},

            {"name":"e","next":[],"pre":["d"]}

        ],

        "cron":"* * * * *",

        "executeCount":1

    }

     只用管红色内容即可，得到

    {
        "code": 1,
        "message": "执行成功",
        "data": {
            "1": {
                "name": "a",
                "next": [
                    "b",
                    "c"
                ],
                "pre": []
            },
            "2": {
                "name": "b",
                "next": [
                    "d"
                ],
                "pre": [
                    "a"
                ]
            },
            "3": {
                "name": "d",
                "next": [
                    "f",
                    "e"
                ],
                "pre": [
                    "b"
                ]
            },
            "4": {
                "name": "f",
                "next": [],
                "pre": [
                    "d"
                ]
            },
            "5": {
                "name": "e",
                "next": [],
                "pre": [
                    "d"
                ]
            },
            "6": {
                "name": "c",
                "next": [],
                "pre": [
                    "a"
                ]
            }
        }
    }

     JAVA,controller代码

    1.  @PostMapping("/debugRun")
    2.     @ResponseBody
    3.     public RsJsonBean test(@RequestBody JsonRequestParam jsonRequestParam){
    4.         System.out.println(jsonRequestParam);
    5.         try {
    6.
    7.
    8.             //走service
    9.         JSONArray jsonArray = jsonRequestParam.getJsonArray();
    10.
    11.         //排序算法，计算出顺序
    12.
    13.         /**
    14.          * 先寻找根节点
    15.          * */
    16.
    17.
    18.         //将节点遍历以name为key,value为jsonObject
    19.         HashMap nameJsonObject = new HashMap();
    20.         for (int i = 0; i
    21.             JSONObject jsonObject = jsonArray.getJSONObject(i);
    22.             String name = jsonObject.getString("name");//name前端必须传过来，而且还是唯一的
    23.             nameJsonObject.put(name,jsonObject);
    24.         }
    25.
    26.         HashMap numAction = new HashMap();//定义最终顺序
    27.         HashMap preExecuteName = new HashMap();//定义已经编过号的节点,value暂时没有使用
    28.         for (int i = 0; i < jsonArray.size(); i++) {
    29.             JSONObject jsonObject = jsonArray.getJSONObject(i);
    30.             JSONArray prev = jsonObject.getJSONArray("pre");
    31.             if (prev.size()==0){//前端必须给数组，上面没有父节点，给空数组
    32.                 //找到了根节点，根节点编号，执行sortAction递归
    33.                 //编号
    34.                 numAction.put(numAction.size()+1,jsonObject);
    35.                 preExecuteName.put(jsonObject.getString("name"),"已经预执行");
    36.                 //递归遍历子节点，并且编号
    37.                 SortTool.sortAction(jsonObject,numAction,nameJsonObject,preExecuteName);
    38.             }
    39.         }
    40.
    41.         System.out.println("成功，顺序为"+numAction);
    42.
    43.             //---等会儿封装到service中
    44.             return new RsJsonBean(1,"执行成功",numAction);
    45.
    46.         }catch (NullPointerException e){
    47.             e.printStackTrace();
    48.             return new RsJsonBean(0,"传入数据字段格式不匹配，导致解析为空"+e);
    49.         }
    50.
    51.
    52.     }

    JAVA的递归代码

    1. package com.dahua.tools;
    2.
    3. import com.alibaba.fastjson.JSONArray;
    4. import com.alibaba.fastjson.JSONObject;
    5.
    6. import java.util.HashMap;
    7.
    8. public class SortTool {
    9.
    10.     //预排序，执行算子的各个顺序
    11.     /**
    12.      *方法1，计算执行顺序
    13.      * @param jsonObject 父节点
    14.      * @param numAction 排序的节点,key是执行顺序,value是算子jsonObj
    15.      * @param nameJsonObject 所有的节点，key是唯一名称，value是jsonObj
    16.      * @param preExecuteName 已经预执行过的节点，key是节点唯一名称
    17.      *
    18.      *
    19.      */
    20.     public static HashMap sortAction(JSONObject jsonObject,HashMap numAction,
    21.                                      HashMap nameJsonObject,
    22.                                      HashMap preExecuteName){
    23.         JSONArray nextNames = jsonObject.getJSONArray("next");//存节点唯一名称
    24.
    25.         for (int i = 0; i < nextNames.size(); i++) {
    26.             String name = nextNames.getString(i);
    27.             JSONObject jsonObjectSon = nameJsonObject.get(name);//获取真正的子节点对象
    28.             //子节点判断，是否为有多个父节点，并且都已经预执行过了
    29.             JSONArray preNames = jsonObjectSon.getJSONArray("pre");
    30.
    31.             if(preNames.size()>1){//则说明他是多节点合并来的
    32.                 //此时则遍历他的父节点，是否全部执行完成，若完成，则递归执行，若未完成，则返回到上一级
    33.
    34.                 boolean flag=true; //表示他的所有父节点已经执行完成
    35.                 for (int j = 0; j < preNames.size(); j++) {
    36.                     String preName = preNames.getString(j);
    37.                     if(!preExecuteName.containsKey(preName)){//父节点存在，没有执行完的
    38.                         flag=false;
    39.                     }
    40.                 }
    41.
    42.                 if(flag){
    43. //                    System.out.println(flag);
    44.                     //若没有子节点，则递归结束，返回上一级
    45.                     JSONArray nextNamesSon = jsonObjectSon.getJSONArray("next");
    46.                     if(nextNamesSon.size()==0){
    47.                         numAction.put(numAction.size()+1,jsonObjectSon);
    48.                         preExecuteName.put(name,"已经预执行此节点");
    49.                     }else{//有子节点，则处理完递归
    50.                         numAction.put(numAction.size()+1,jsonObjectSon);
    51.                         preExecuteName.put(name,"已经预执行此节点");
    52.                         jsonObject=jsonObjectSon;//父节点改变
    53.                         sortAction(jsonObject,numAction,nameJsonObject,preExecuteName);
    54.                     }
    55.                 }
    56.             }else{
    57.                 //父节点处理结束--
    58.                 //若没有子节点，则递归结束，返回上一级
    59.                 JSONArray nextNamesSon = jsonObjectSon.getJSONArray("next");
    60.                 if(nextNamesSon.size()==0){
    61.                     numAction.put(numAction.size()+1,jsonObjectSon);
    62.                     preExecuteName.put(name,"已经预执行此节点");
    63.                 }else{//有子节点，则处理完递归
    64.                     numAction.put(numAction.size()+1,jsonObjectSon);
    65.                     preExecuteName.put(name,"已经预执行此节点");
    66.                     jsonObject=jsonObjectSon;//父节点改变
    67.                     sortAction(jsonObject,numAction,nameJsonObject,preExecuteName);
    68.                 }
    69.             }
    70.         }
    71.
    72.         //获取下一个节点的数据
    73.         return numAction;
    74.
    75.
    76.
    77.
    78.     }
    79. }

    根据后续业务升级版（支持判断和debug)

    需求新增了，原来的预排序不能满足，于是想了一天，想到了很多方法，从中挑选了一个最简单，最清晰的方法

    当e判断为【是】，则会执行i，不会执行f，那么f后面依赖的h也不会被执行

    思路如下:

    1.首先预排序

    与前初版不同的是，预排序时候会【记录判断节点】所在的位置

     2.按顺序执行

    升级版新增：每次执行的时候，对整个任务流的算子进行记录（分为，已执行，未执行，不执行）

    初始状态为【未执行】（下图1），当执行到【判断时】【根据判断结果】标识它的子节点为不执行的节点，进行递归（下图2），将判断下面的所有为否的节点进行递归标记，改为不执行状态

    （图1）

     （图2）

    3. 按照顺序进行

    》1首先会执行1，2，3（判断），此时执行到了判断。

    判断根据结果进行递归，选择为不执行的子节点，然后子节点的子节点等全部设定为不执行状态。

    》2 然后继续执行，4，5，6（执行到这里时）6是不执行状态则直接跳过，然后执行7，7也是不执行状态直接跳过

    总结：每个算子除了头节点，都要判断是否为不执行状态，如果是，则不执行。由于是根据预排序改编的，所以不存在父节点没有执行，子节点已执行的情况。

    代码（暂时不写了，可以自己根据代码研究）

    暂时不写了

    上司看了后，觉得不要预排序，觉得每次新增特殊算子（指的是更改任务流流程的算子），都要特殊处理，他们觉得递归不容易理解，然后使用数组代替递归，仔细想了下还是得递归，于是有了下面的方案

    新方案（不依赖于预排序，不依赖递归，更加简单）

    这个思路是领导想出来的，我后续实现时才发现它的妙处。完全替代了递归，用堆栈去解决（堆栈在java里面你可以看作是一个arrayList，每次删除开头的节点，插入从开头的节点插入，这就是一个堆栈)

    流程图如下：

    1.遍历整个任务流json，找到没有父节点的节点，作为根节点

    2.遍历根节点的子节点，将其放入到堆栈{a,判断1}

    3.终止条件为，堆栈中没有数据，即arrayList的大小为0

    判断，对父节点的结果进行判断，若满足则为true走一条任务，若不满足则false走另一条任务

    循环，分为循环开始和循环结束，循环开始你可以看作是一个标志节点，实质上没有什么用，为了避免循环结束各种甩到其他不适合的算子上，导致错误才搞出来的。

    循环结束，里面有两种方式，1个是条件循环，当满足了什么条件才会停止，则为true时，则退出到下一个节点，为false则指向某个循环开始节点，另外一个是次数，当循环了多少次停止，这些都是在循环算子里定义的。如下图，为从整个任务流中抽出来的单个循环算子。



    成果（我们采用的是socket连接），当执行完算子会向前端发tcp的消息，然后前端根据信号对界面进行渲染



    下面为核心算法，我自己写的，分享给大家

    传入参数json

    {

        "newsId":"asdadxaad1234",

        "userId":"admin",

        "clickTime":"2022-10-31 18:35:29",

        "newsName":"测试合并",

        "jsonArray":[

    {"newsId":"asdadxaad1234","name":"a","next":["c","b"],"pre":[],"type":"开始","status":"未执行"},

    {"newsId":"asdadxaad1234","name":"c","next":["e"],"pre":["a","h"],"type":"循环开始","status":"未执行"},

    {"newsId":"asdadxaad1234","name":"e","next":["i","f"],"pre":["c"],"type":"判断","status":"未执行","content":{"true":["f"],"false":["i"]}},

    {"newsId":"asdadxaad1234","name":"i","next":[],"pre":["e"],"type":"读取数据","status":"未执行"},

    {"newsId":"asdadxaad1234","name":"f","next":["h"],"pre":["e"],"type":"读取数据","status":"未执行"},

    {"newsId":"asdadxaad1234","name":"d","next":["h"],"pre":["b"],"type":"读取数据","status":"未执行"},

    {"newsId":"asdadxaad1234","name":"b","next":["d"],"pre":["a"],"type":"读取数据","status":"未执行"},

    {"newsId":"asdadxaad1234","name":"h","next":["c","z"],"pre":["f","d"],"type":"循环结束","status":"未执行","content":{"condition":"","times":1,"true":["z"],"false":["c"]}}

    ,{"newsId":"asdadxaad1234","name":"z","next":[],"pre":["h"],"type":"读取数据","status":"未执行"}

    ],

        "cron":""

    }

    run方法（java，复制到controller即可使用)

    1.   //TODO 新架构
    2.     //支持判断，支持debug，非预排序,新版架构
    3.     @PostMapping("/run2")
    4.     @ResponseBody
    5.     public static RsJsonBean run2(@RequestBody JsonRequestParam jsonRequestParam) {
    6.
    7.
    8.         //检测特殊情况，写一个方法，调用，若不满足，//如果循环的condition不为""并且times也不为""则报错
    9.         //判断算子的父节点不能有多个节点
    10.         // 比如判断前面有多个节点，或者循环开始没有循环父节点指向，则报错 //TODO 还没有写
    11.         //判断节点，只能有1个父节点，不能没有父节点，所以取1个,并且父节点必须是存在数据的节点,不能为输出节点
    12.
    13.         //1.拿到根节点存入待执行数组,2//初始化得到name与obj的map
    14.         JSONArray jsonArray = jsonRequestParam.getJsonArray();
    15.
    16.
    17.         HashMap name4json = new HashMap<>();//名字for杰森对象
    18.         ArrayList waitExeNode = new ArrayList<>();
    19.         for (int i = 0; i < jsonArray.size(); i++) {
    20.             JSONObject jsonObject = jsonArray.getJSONObject(i);
    21.             String name = jsonObject.getString("name");
    22.             if (jsonObject.getJSONArray("pre").size()<1){
    23.                 waitExeNode.add(name);
    24.             }
    25.             name4json.put(name,jsonObject);
    26.         }
    27.
    28.         //2.执行节点，取子节点,将要执行的子节点放在待执行数组的最前头
    29.         while (waitExeNode.size()!=0){
    30.             String name = waitExeNode.get(0);
    31.             JSONObject jsonObject = name4json.get(name);
    32.
    33.             //判断父节点是否满足
    34.             JSONArray pres = jsonObject.getJSONArray("pre");
    35.             if(pres.size()!=0){//根节点不需要满足
    36.
    37.                     //去掉他的循环结束的父节点（方法），在进行对比
    38.                     // TODO 等待写，传入pres，返回pres
    39.                     //方法开始
    40.                 for (int i = 0; i < pres.size(); i++) {
    41.                     String preName = pres.getString(i);
    42.                     JSONObject jsonObj = name4json.get(preName);
    43.                     String type = jsonObj.getString("type");
    44.                     if(type.equals("循环结束")){
    45.                         pres.remove(i);
    46.                     }
    47.                 }
    48.                     //方法结束
    49.
    50.                 if(SortTool.isRun(pres,name4json)==false){//则跳出此次循环
    51.                     //删除节点;
    52.                     waitExeNode.remove(0);
    53.                     continue;
    54.                 }
    55.             }
    56.             System.out.println("执行了"+name);
    57.
    58.
    59.             //更新状态
    60.             jsonObject.remove("status");
    61.             jsonObject.put("status","已执行");
    62.             name4json.remove(name);
    63.             name4json.put(name,jsonObject);
    64.
    65.             waitExeNode.remove(0);
    66.
    67.             if(jsonObject.getString("type").equals("判断")){
    68.                 //这里存放判断算子的内容，后续替换 //TODO 等产品画完判断算子
    69.                 String flag="true";//假设结果是false
    70.                 JSONObject content = jsonObject.getJSONObject("content");
    71.                 JSONArray sonNames = content.getJSONArray(flag);
    72.                 for (int i = 0; i < sonNames.size(); i++) {
    73.                     waitExeNode.add(0,sonNames.getString(i));
    74.                 }
    75.             }else if(jsonObject.getString("type").equals("循环结束")){//循环开始只是普通算子，只起到标识作用
    76.
    77.                 //次数和条件,具体算子判断,flag由判断结果生成//TODO 循环算子代码编写
    78.
    79.                 String flag="false";//假设结果是fasle
    80.                 JSONObject content = jsonObject.getJSONObject("content");
    81.                 JSONArray sonNames = content.getJSONArray(flag);
    82.                 for (int i = 0; i < sonNames.size(); i++) {
    83.                     waitExeNode.add(0,sonNames.getString(i));
    84.                 }
    85.             }else{//非修改流程算子---普通算子
    86.                 //装入待执行，完美绕过递归（在纸上，画几个节点和一个存储的数组，你就能理解）
    87.                 JSONArray sonNames = jsonObject.getJSONArray("next");
    88.                 for (int i = 0; i < sonNames.size(); i++) {//不满足父节点条件，要在开头删除（已写了）
    89.
    90.             /*
    91.                 将他排在下一位（必须，否则导致重复，导致重复的原因是，他有多个父节点，每个父节点
    92.                  指向了他，所以创建了多个，当一个父节点执行完，那么直接执行它，则会进入开头的删除判断，
    93.                  存在其他父节点没有执行完，此节点会被删除，等到最后一个父节点执行后，那么所有父节点
    94.                  现在已经执行完了，那他就可以正常执行了，这样就是这个算子只执行了一次
    95.                  若不放到下一个，则会存在多个节点没有被删除，会造成重复）
    96.             */
    97.                     waitExeNode.add(0,sonNames.getString(i));
    98.
    99.                 }
    100.             }
    101.
    102.
    103.         }
    104.
    105.
    106.
    107.
    108.         return  new RsJsonBean(0,"测试.");
    109.     }

    以及工具类SortTool.java

    1. //判断某个子节点的父节点是否全部执行完毕
    2. public static boolean isRun(JSONArray pres,HashMap name4json){
    3.     for (int i = 0; i < pres.size(); i++) {
    4.         String fatherName = pres.getString(i);
    5.         JSONObject fatherObj = name4json.get(fatherName);
    6.         String status = fatherObj.getString("status");
    7.         if(status.equals("未执行")){
    8.             return false;//终止循环，将子节点（该执行的本节点，移除待执行节点）
    9.         }
    10.     }
    11.     return true;
    12. }

    依赖，主要就一个fastJson

    剩下为业务代码，对大家学习任务流没有什么太大帮助，这里就不展示了。

    完！

  • 相关阅读:
    数字人直播助力商家降本增效，AI数字人主播成为商家直播新选择
    【JSP】Page指令和九大内置对象
    补充记录sql基础语法（未完待续8/25）
    Springboot毕设项目公司实习生培训系统p79f6（java+VUE+Mybatis+Maven+Mysql）
    Elasticsearch 出现 “429 rejected” 报错，怎么办？
    如何通过企业培训考试系统实现持续学习和发展
    恶意软件之系统病毒
    Android—PMS: installPackagesLI
    展示日志log4.properties
    SPARK：性能调优之RSS
  • 原文地址：https://blog.csdn.net/qq_38403590/article/details/127574134
