高云GW1N-9的SerDes笔记

GW1NR-9的片子：

看起来还是很强的，
但是在工程中使用后会这样提示：

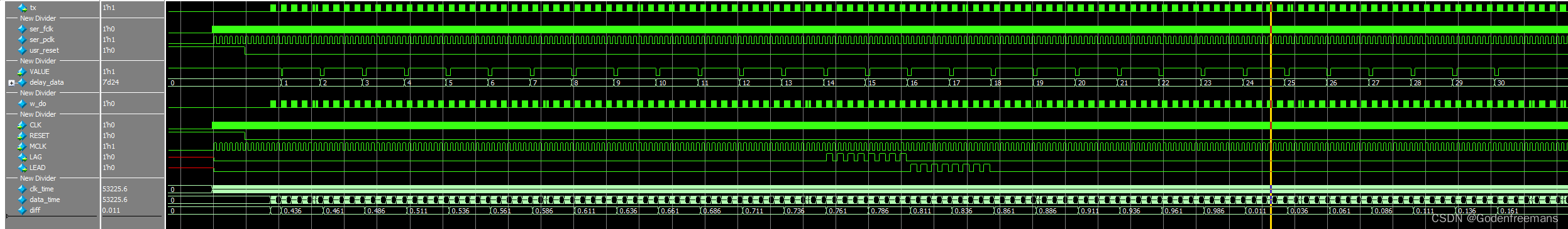

看起来有点虚标啊。那就按1G来先，做个后仿。

直接用OSER来输出数据。

看起来还可以。输出可以。

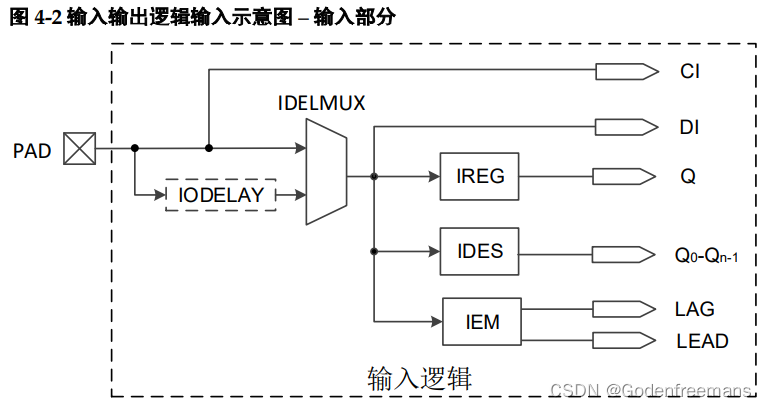

在做一个输入，根据IO结构，

有三个IODELAY

1. IODELAY                                 输入或输出
2. IODELAYC  GW1N-9C才有 比起1多更多演示调整 只能用于输入
3. IODELAYB  GW1N-1&2    更多调整           只能用于输入
1
2
3

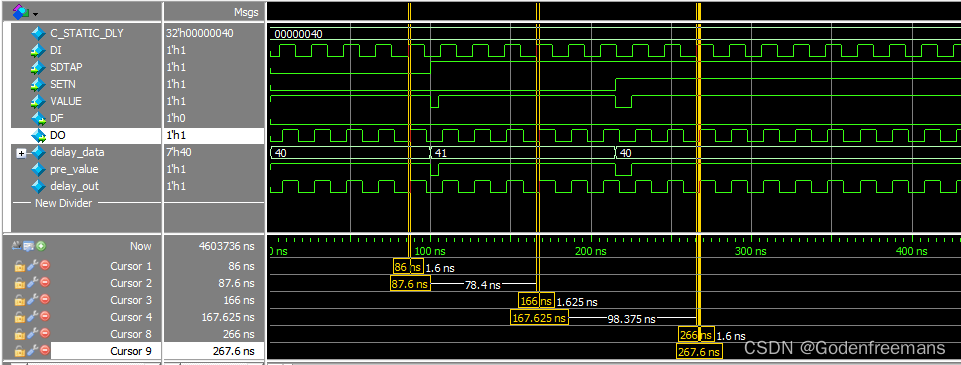

就仿真第一个

步进为25ps

IEM模块，边缘采样模块：

看仿真代码的时候发现这个，作为中间值，确定不是D4么，如果采样窗口是SMALL的时候，D3^D3不可能等于1的，这里因该是有问题。
改成4。

RTL仿真来说位置是不太对。

综合一下：

去掉IEM后正常，说明IODELAY不能驱动IEM，再去掉IODELAY后，IEM可以综合。但是手册上有说这两者可以配合使用，这就很奇怪了。
只能在读出的数据上做检测。
