C51串口通信(蓝牙)

简介

串口通信就是单片机和pc之间的一种通信方式。

通信方式：并行，串行，同步，异步(最常用的)

传输方向：单工，半双工（不同时间），全双工

串口接线方式

RXD：数据输入引脚，数据接受；STC89系列对应P3.0口
TXD：数据发送引脚，数据发送；STC89系列对应P3.1口
接线方式

串口编程要素

印象塑造
输入/输出数据缓冲器都叫做SBUF, 都用99H地址码，但是是两个独立的8位寄存器
代码体现为： 想要接收数据 char data = SBUF 想要发送数据 SBUF = data

回忆UART是异步串行接口，通信双方使用时钟不同，因为双方硬件配置不同，但是需要约定通信速度，叫做波特率
对于电脑来说，别人做好了软件，鼠标点点点就能配置好，而苦逼单片机的波特率配置需要我们写代码
点点点配置什么，我们代码也要配置对应参数

寄存器的配置以及串口的工作模式

字符 ‘a’ 是如何从单片机上传到PC的
a的ASSII码是97，16进制就是0x61, 二进制是01010001，这个8位就是数据位
串口工作模式1，一帧数据有10位，起始位（0），数据位，停止位（1）
那么a的一帧数据就是 0 1000 1010 1 起始位，a的低位到高位，停止位

• 除了速度要求，还要有数据格式，双方 暗号 对上了再发数据，所以有起始位，和停止位 的概念

• 一个字节有8位，比如字母‘a’的ASSII码是十进制97，二进制是 0110 0001 ，一次从低位到高位发 送

，接收也是

编程实现

/*
串口波特率9600
每隔一秒，单片机向PC发送一个字符串
PC上位机串口调试助手发送字母o点亮LED，发送字母c关闭LED
*/
#include "reg52.h"
#include "intrins.h"

sfr AUXR = 0x8E;
sbit D5 = P3^7;
char cmd;

void UartInit(void) //9600bps@11.0592MHz
{
	AUXR = 0x01;
	SCON = 0x50; //配置串口工作方式1，REN使能接收
	TMOD &= 0xF0;
	TMOD |= 0x20;//定时器1工作方式位8位自动重装
	TH1 = 0xFD;
	TL1 = 0xFD;//9600波特率的初值
	TR1 = 1;//启动定时器
	EA = 1;//开启总中断
	ES = 1;//开启串口中断
}

void Delay1000ms() //@11.0592MHz
{
	unsigned char i, j, k;
	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void sendByte(char data_msg)
{
	SBUF = data_msg;
	while(!TI);
	TI = 0;
}
void sendString(char* str)
{
	while( *str != '\0'){
		sendByte(*str);
		str++;
	}
}

void main()
{
	D5 = 1;
	//配置C51串口的通信方式
	UartInit();
	while(1){
		Delay1000ms();
		//往发送缓冲区写入数据，就完成数据的发送
		sendString("hello world!\r\n");
	}
}

void Uart_Handler() interrupt 4
{
	if(RI)//中断处理函数中，对于接收中断的响应
	{
		RI = 0;//清除接收中断标志位
		cmd = SBUF;
		if(cmd == 'o'){
			D5 = 0;//点亮D5
		}
		if(cmd == 'c'){
			D5 = 1;//熄灭D5
		}
	}
	if(TI);
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83

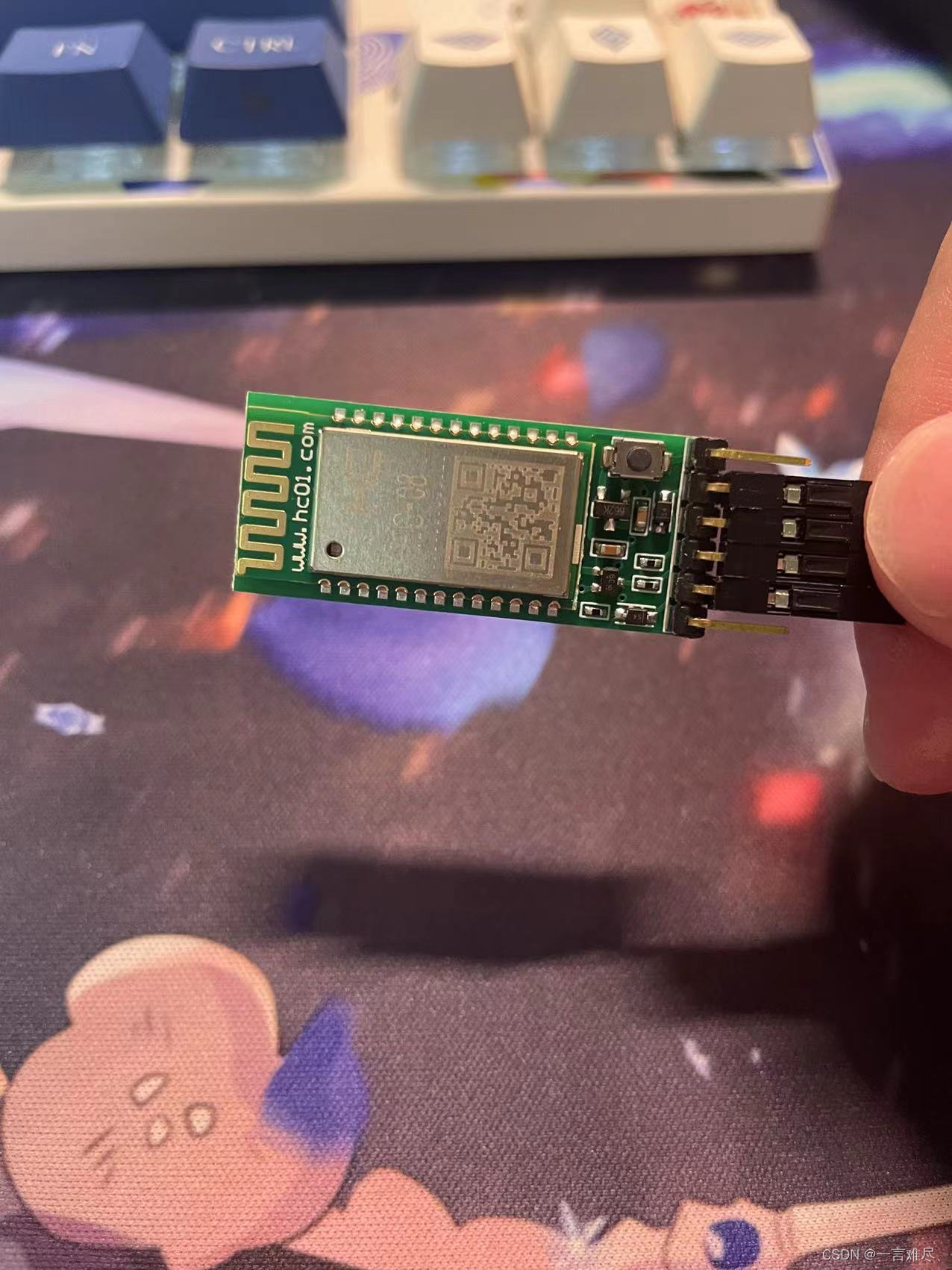

HC-08蓝牙模块

扫上面的二维码下载手机APP
然后进行控制

通过AT指令可以修改蓝牙名称
AT指令设置

AT+NAME = xx 设置蓝牙名称为xx

AT+ROLE=0 蓝牙模式为从模式 AT+ROLE=1 蓝牙模式为主模式
AT+CMODE=0 蓝牙连接模式为任意地址连接模式
AT+PSWD=1234 蓝牙配对密码为1234
AT+UART=9600，0，0 蓝牙通信串口波特率为9600，停止位1位，无校验位
AT+RMAAD 清空配对列表
